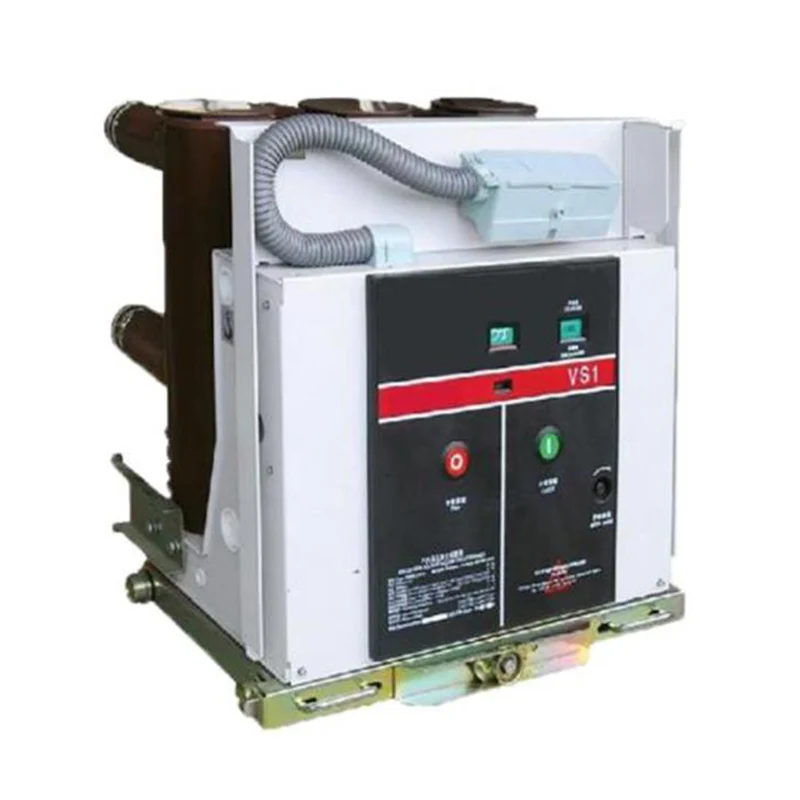

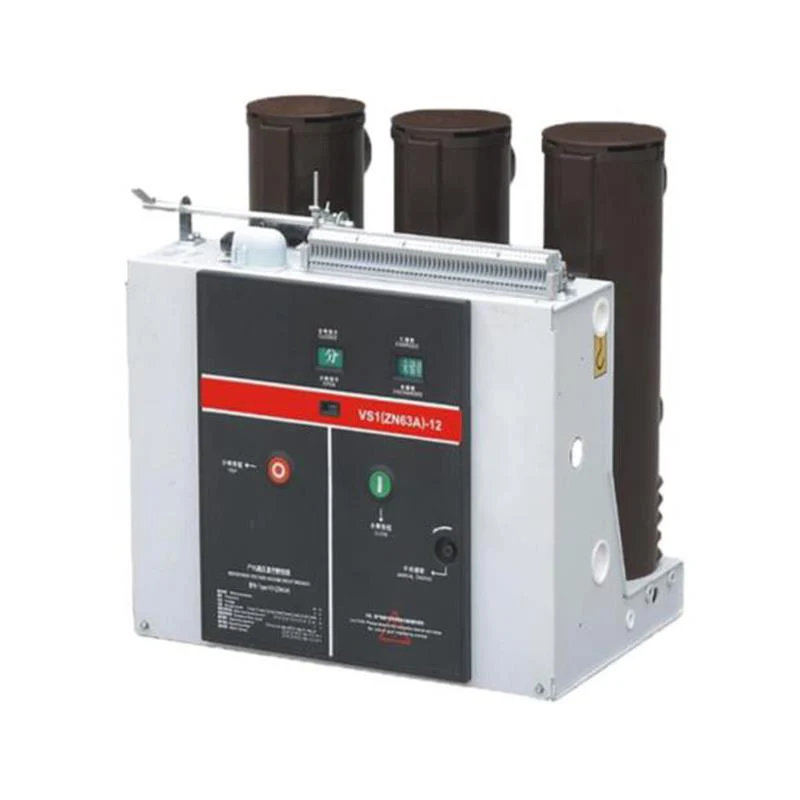

ZN63A-12 Внутренний вакуумный выключатель высокого напряжения

Внутренний вакуумный выключатель высокого напряжения ZN63A-12 представляет собой внутреннее оборудование с трехфазным переменным током частотой 50 Гц и номинальным напряжением 12 кВ, которое может использоваться для управления и защиты электрооборудования на промышленных и горнодобывающих предприятиях, электростанциях и подстанциях и подходит для места частой эксплуатации.

Вакуумный выключатель напряжения может использоваться часто и способен многократно отключаться и повторно включаться. Изделие спроектировано как передне-задняя сборочная конструкция, его можно использовать не только как стационарный установочный блок, но также как блок ручной тележки за счет оснащения шасси и имеет надежную функцию блокировки.

Выключатель ZN63A 12 кВ соответствует стандартам: GB/T1984 и JB/T3855.

Внутренний вакуумный выключатель высокого напряжения ZN63A-12 производства TAIXI Electric является внутренним вакуумным выключателем высокого напряжения VS1 пятого поколения. Он имеет надежную функцию блокировки и может часто эксплуатироваться. Он имеет возможность многократно отключаться и закрываться. Внутренний вакуумный выключатель высокого напряжения состоит из приводного механизма и камеры гашения дуги, которую можно использовать как стационарный монтажный блок или как отдельную ручную тележку, оснащенную тележкой на шасси.

Модель и значение

Рабочее состояние

1. Температура окружающего воздуха: -15~+40℃.

2. Высота: ≤2000 м.

3. Влажность: Среднесуточное значение ≤95%, Среднемесячное значение ≤90%;

4. Давление водяного пара: Среднесуточное значение ≤2,2 кПа; Среднемесячное значение ≤1,8 кПа

5. Внешними толчками и землетрясением можно пренебречь.

6. Запрещается эксплуатировать в местах, подверженных воздействию пыли, смога, агрессивных/воспламеняющихся газов, паров и солевых загрязнений.

Техническая спецификация

1. Основная спецификация и технические параметры

2. Механические параметры внутреннего вакуумного выключателя высокого напряжения после сборки и регулировки.

3. Технические параметры открытия и закрытия катушек

4. Технические параметры накопителя энергии.

В двигателе накопления энергии используется двигатель постоянного тока с постоянными магнитами, рабочее напряжение позволяет подавать питание переменного и постоянного тока.

Структура и особенности продукта

1. Вакуумный прерыватель

Автоматический выключатель на 12 кВ оснащен керамическим или стеклянным вакуумным прерывателем с промежуточным уплотнением, использует медно-хромовый контактный материал, чашеобразную структуру контакта с магнитным полем, скорость электрического износа контактов мала, электрический срок службы длительный, а выдерживаемое напряжение уровень контакта высокий, стабильная диэлектрическая прочность, скорость восстановления дуги быстрая, уровень перехвата низкий, а разрывная способность кабеля сильная.

2. Общая структура

Общая конструкция внутреннего вакуумного выключателя высокого напряжения включает в себя приводной механизм и расположение дугогасительной камеры спереди и сзади. Основная часть схемы предназначена для трехфазной конструкции напольного типа. Вакуумный прерыватель установлен вертикально в трубчатой ​​изолирующей трубке. Изоляционный корпус изготовлен из эпоксидной смолы и залит методом APG, поэтому он особенно устойчив к утечке. Такая конструктивная конструкция значительно снижает накопление пыли на поверхности дугогасительной камеры, не только может предотвратить повреждение вакуумного прерывателя внешними факторами, но также может обеспечить высокую устойчивость к воздействию напряжения даже в среде влажного тепла и серьезное загрязнение.

Путь тока главной цепи, когда автоматический выключатель 12 кВ находится во включенном положении:

Верхнее выходное седло 28 закреплено на верхнем кронштейне 27 на дугогасительной камере к статическому контакту внутри вакуумной дугогасительной камеры, через подвижный контакт и присоединенный к нему токопроводящий зажим и мягко соединено с нижним кронштейном 30 и нижнее выпускное гнездо 32 . Работа внутреннего вакуумного выключателя высокого напряжения и контакт контактов осуществляются с помощью изоляционного стержня 34 и внутренней тарельчатой ​​пружины 33 через систему шатунов внутреннего вакуумного выключателя высокого напряжения.

Автоматический выключатель оснащен пылезащитной изоляционной крышкой цилиндра на каждом уровне тока. При фактическом использовании нет необходимости отключать номинальный ток 1250 А и ниже, его необходимо отключить, если номинальный ток составляет 1600 А или выше.

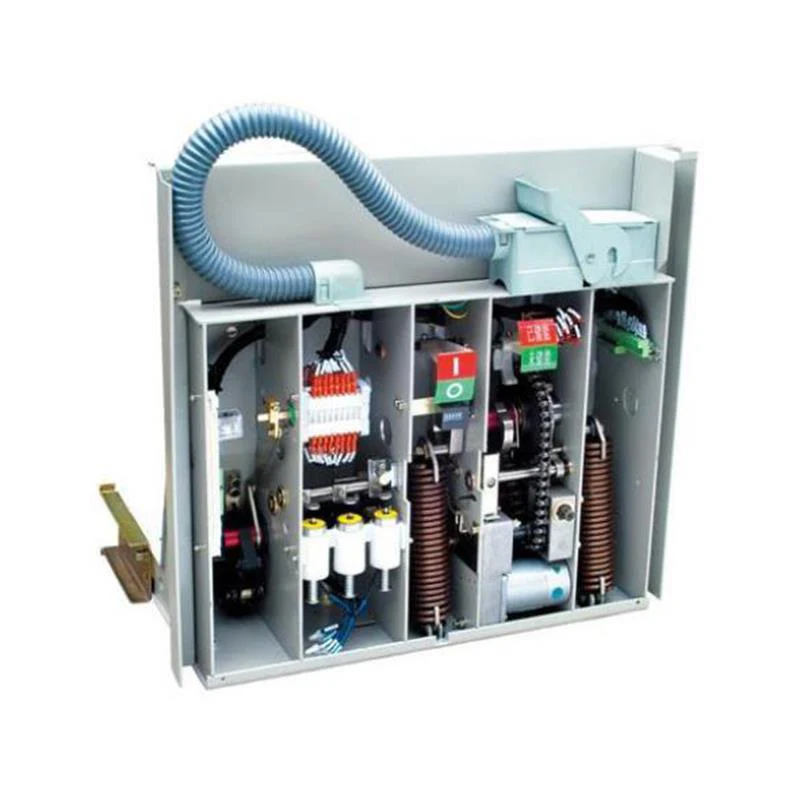

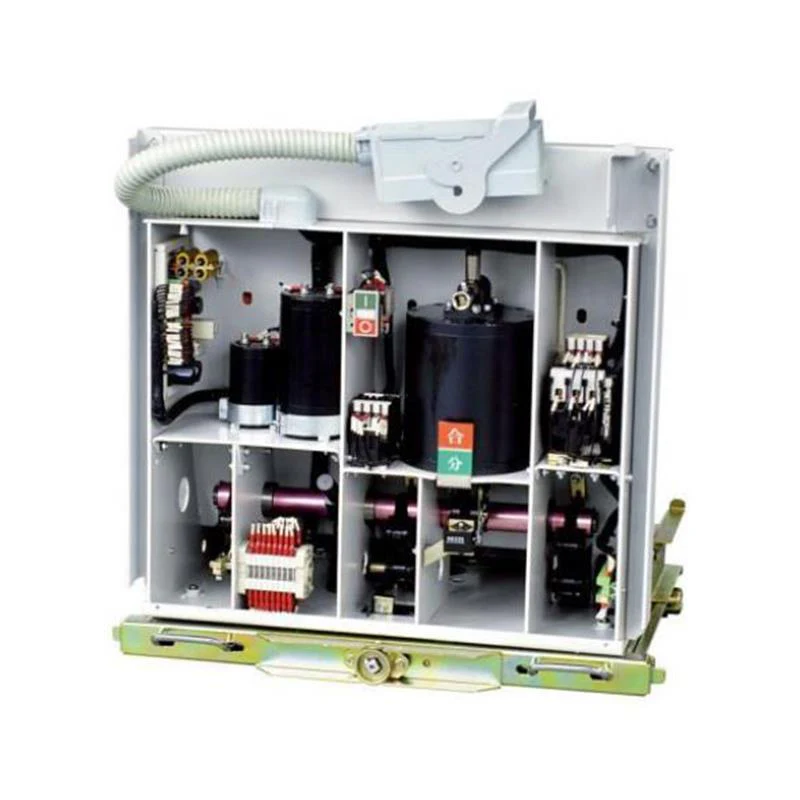

3. Рабочий механизм

Приводной механизм представляет собой плоский пружинный энергоаккумулирующий приводной механизм, который имеет функцию ручного накопления энергии и функцию накопления электрической энергии. Приводной механизм размещен в коробке механизма перед дугогасительной камерой. Коробка механизма выключателя 12 кВ одновременно используется как каркас приводного механизма. Коробка механизма разделена на четыре средние перегородки на пять монтажных пространств, в которых установлены части аккумулирования и накопления энергии, передаточная часть, отключающая часть и буферная часть соответственно. Передняя часть оснащена шарниром, кнопкой ВКЛ-ВЫКЛ, отверстием для ручного управления накопителем энергии, индикатором состояния пружины и индикатором ВКЛ-ВЫКЛ. Таким образом, камера гашения дуги и механизм составляют единое целое, что делает их более согласованными, уменьшает ненужное промежуточное звено передачи, снижает потребление энергии и шум и делает работу автоматического выключателя 12 кВ более надежной.

4. Автоматический выключатель на 12 кВ отличается длительным сроком службы, простотой обслуживания, отсутствием загрязнения окружающей среды, отсутствием риска взрыва, низким уровнем шума и т. д. Он больше подходит для частых и других тяжелых условий работы. Автоматический выключатель 12 кВ можно устанавливать в распределительное устройство с ручной тележкой, а также использовать для стационарного распределительного устройства.

Принцип работы

1. Принцип гашения дуги

Выключатель 12 кВ использует камеру гашения дуги с вакуумом и изолирующей средой и имеет очень высокую степень вакуума. Когда подвижные и статические контакты электрически разъединяются под действием приводного механизма, между контактами возникает дуга. Благодаря особой структуре контакта в контактном зазоре также создается подходящее электромагнитное поле, которое способствует диффузии дуги и равномерно распределяет дугу по поверхности контакта для горения, чтобы поддерживать низкое напряжение дуги. Когда ток естественно равен нулю, остаточные ионы, электроны и пары металлов могут рекомбинировать или конденсироваться на поверхности контакта и экрана за микросекунды, так что диэлектрическая прочность трещины дугогасительной камеры восстанавливается. быстро, погасите дугу и добейтесь разрыва.

2. Хранение энергии

Энергия, необходимая для замыкания внутреннего вакуумного выключателя высокого напряжения, обеспечивается накопителем энергии замыкающей пружины. Накопление энергии может осуществляться с помощью внешнего приводного двигателя или вручную с помощью ручки накопления энергии.

Работа с накоплением энергии: электрический выходной крутящий момент двигателя с накоплением энергии, закрепленного на раме, приводится в движение однонаправленным подшипником выходного вала двигателя, или ручка хранения вставляется в отверстие для ручного хранения энергии для встряхивания по часовой стрелке, а звездочка вращается. вращается посредством червячной передачи и червяка. Затем цепное колесо приводится во вращение цепью. Когда звездочка вращается, ползун на ведущем колесе зубчатого пальца приводит во вращение вал накопителя энергии.

И через двухстороннюю пружину натяжения рычага для накопления энергии. Когда достигается положение накопления энергии, ограничительная планка на раме прижимает ползунок вниз, так что вал накопления энергии отсоединяется от системы передачи звездочек, и накопленная энергия удерживает колесо, удерживая ролик. В то же время положение накопления энергии сохраняется, а индикатор накопления энергии переворачивается с помощью панели набора номера на валу накопления энергии. Отобразится знак накопления энергии, и переключатель хода переключится на отключение питания двигателя накопления энергии. В это время внутренний вакуумный выключатель высокого напряжения готовится к включению.

3. Операция закрытия

После того, как механизм накопит энергию, если получен сигнал закрытия, сработает закрывающий соленоид или нажмет кнопку закрытия, чтобы поддерживать вращение вала накопителя энергии, приведите в движение пинцет, чтобы освободить ролик, освободить аккумулятор энергии, и замыкающая пружина высвободит энергию, так, чтобы вал накопления энергии и кулачок на валу вращались по часовой стрелке. Поворачивая рычаг, передаточный диск приводит в движение изолированную тягу, приводя подвижный контакт в замыкающее положение, и сжимает контактную пружину, чтобы поддерживать контактное давление, необходимое для контакта.

После завершения операции закрытия закрытое положение удерживается закрывающей шторкой и полуосью. В то же время индикатор накопления энергии, переключатель хода накопления энергии сбрасываются, цепь питания двигателя подключается, а на плате индикатора ВКЛ-ВЫКЛ отображается метка «закрыть», если внешний источник питания включен, он входит состояние накопления энергии снова.

Примечание: когда автоматический выключатель 12 кВ находится во включенном состоянии или выбрано устройство блокировки, а внешний источник питания и автоматический выключатель 12 кВ с ручной тележкой не подключены в процессе движения, операция включения не может быть выполнена.

4. Операция открытия

После завершения операции закрытия, как только получен сигнал открытия или нажата кнопка открытия, срабатывает электромагнит отключения или электромагнит расцепления сверхтока, так что ограничение полуоси на тормозе закрытия снимается. Статический и динамический контакты дугогасительной камеры разделяются за счет энергии, запасенной в контактных пружинах и раскрытии, и осуществляется срабатывание. В процессе открытия стойки гидравлический буфер поглощает оставшуюся энергию во время процесса открытия и ограничивает положение открытия.

На индикаторной пластине включения-выключения отображается метка «Открыто», в то же время счетчик вытягивается для осуществления подсчета счетчика, главный вспомогательный переключатель переключается приводным рычажным механизмом.

Защита от блокировки ошибок

1. После завершения операции включения внутреннего вакуумного выключателя высокого напряжения, включающая блокирующая изгибающая пластина перемещается вниз, чтобы сжать включающую и удержать включающую изгибающую пластину на валу, и автоматический выключатель не может быть снова включен, когда автоматический выключатель не открылся.

2. Если после включения автоматического выключателя электрический сигнал на включение не будет снят вовремя, внутренняя цепь управления защитой от отключения внутреннего вакуумного выключателя высокого напряжения отключит цепь включения, чтобы предотвратить многократное повторное включение. 3. Когда автоматический выключатель с ручной тележкой не достиг экспериментального или рабочего положения, блокирующая изгибающая пластина сгибает штифт при включении, и внутренний вакуумный выключатель высокого напряжения не замыкается, чтобы предотвратить попадание автоматического выключателя в рабочее положение. грузовая зона в закрытом состоянии.

4. После того, как внутренний вакуумный выключатель высокого напряжения с ручной тележкой замыкается в рабочем или испытательном положении, механизм блокировки ролика заблокирует пластину, и ручная тележка не сможет двигаться, чтобы предотвратить вытягивание или вдавливание зоны нагрузки. состояние закрытия.

5. Если выбрана электрическая блокировка закрытия, операция закрытия вручную невозможна, когда включено вторичное питание управления.

Примечание. Потребляемая мощность закрытия составляет 4,5 Вт и может нормально работать при напряжении, превышающем номинальное в 0,8–1,1 раза.

Установка, использование и обслуживание

■ Установка:

1. Автоматический выключатель 12 кВ может быть установлен как стационарный, так и на тележке с шасси.

2. При подъеме автоматического выключателя крюк следует подвешивать за подъемное отверстие внутреннего вакуумного выключателя высокого напряжения. При перемещении верхний и нижний контактные рычаги не должны подвергаться воздействию силы, в то же время автоматический выключатель не должен подвергаться сильной ударной вибрации.

3. Автоматический выключатель 12 кВ должен взаимодействовать со шкафом и работать.

а. Соединительные болты между входом и выходом стационарных автоматических выключателей и главной шиной должны быть затянуты, чтобы обеспечить хороший контакт.

б. Внутренний вакуумный выключатель высокого напряжения с ручной тележкой вставляется в шкаф с помощью специальной транспортной тележки. Когда автоматический выключатель переходит в положение тестирования/выключения, пластина замка шасси автомобиля и корпус шкафа должны быть хорошо совмещены.

в. Вставьте специальную ручку в рабочее отверстие шасси и поверните по часовой стрелке для продвижения вперед и против часовой стрелки для выхода. Выключатель 12кВ можно толкать или вынимать только в проеме. Ход тележки выключателя составляет 200 мм.

д. Автоматический выключатель на 12 кВ с ручной тележкой может выполнять операции размыкания и включения только в испытательном и рабочем положениях. Когда тележка выключателя находится во включенном состоянии, ее нельзя перемещать.

4. Правильно подключите цепь управления, внутреннюю схему внутреннего вакуумного выключателя высокого напряжения (подробности см. на рисунках 5–8).

■ Использование:

Операция накопления энергии

а. Ручное накопление энергии: вставьте специальную ручку накопления энергии в отверстие для ручного накопления энергии по часовой стрелке. После установки накопителя энергии индикатор накопителя энергии показывает, что он накопил энергию.

б. Моторизованный накопитель энергии: Включите двигатель накопителя энергии, и двигатель будет автоматически накапливать энергию. После установки накопителя энергии цепь накопления энергии двигателя автоматически отключается, и индикация накопителя энергии показывает, что он накопил энергию.

2. После закрытия и открытия переключателя, после завершения накопления энергии, вручную нажмите кнопку «Закрыть» или включите питание управления, чтобы активировать закрывающий соленоид, то есть закрытие может быть реализовано; когда переключатель разомкнут, вручную нажмите «Выключатель». Открытие соленоида дополнительной заслонки может быть достигнуто нажатием кнопки или включением источника питания управления.

3. Оператор должен понимать конструкцию внутреннего вакуумного выключателя высокого напряжения, внимательно читать инструкции к изделию и правильно использовать его, как указано.

■ Техническое обслуживание:

1. Из-за использования вакуумного прерывателя во внутреннем вакуумном выключателе высокого напряжения используются специальные подшипники скольжения и смазки длительного действия, поэтому основной корпус автоматического выключателя не требует обслуживания при нормальных условиях использования, но из-за разницы в условиях использования продукт все равно должен находиться в эксплуатации. Регулярно выполняйте следующее техническое обслуживание.

а. Пыль и грязь на поверхности выключателя 12 кВ очищаются в зависимости от окружающей среды. Протрите поверхность изоляции сухой тканью, а затем удалите загрязнения шелковой тканью, смоченной моющим средством.

б. Изолируйте внутренний вакуумный выключатель высокого напряжения не реже одного раза в год, чтобы проверить, нет ли утечки в вакуумном прерывателе или не снизилась ли прочность изоляции изолятора. Если есть какие-либо отклонения, их следует устранить или заменить вовремя.

в. Когда автоматический выключатель простаивает в течение длительного периода времени, активная часть автоматического выключателя 12 кВ может быть заблокирована. Таким образом, автоматический выключатель 12 кВ должен включаться не реже одного раза в год (в том числе по 5 раз для накопления энергии и операций включения и отключения).

д. В случае часто эксплуатируемого внутреннего вакуумного выключателя высокого напряжения необходимо часто проверять износ движущихся частей приводного механизма и при необходимости заполнять движущиеся части смазочным маслом. Во избежание несчастных случаев работы по техническому обслуживанию следует выполнять, когда внутренний вакуумный выключатель высокого напряжения находится в состоянии, когда выключатель не хранится.

Распространенные неисправности и причины

Контур и установочные размеры

Габаритные и установочные размеры ZN63A-12 со шкафом 650 мм

Рисунок 1. Тип уплотнения типа ручной тележки

Рисунок 2. Ручная тележка обычного типа

Рисунок 3. Тип уплотнения фиксированного типа.

Примечание. Размеры, указанные в скобках, рассчитаны на номинальный ток более 1600 А.

Рисунок 4. Распространенный тип фиксированного типа

Рисунок 5 Тип уплотнения типа ручной тележки

Рисунок 6

Рисунок 7

Вторичная схематическая диаграмма

Рисунок 8. Внутренняя электрическая схема вторичной обмотки фиксированного автоматического выключателя ZN63A-12 (без запирающего электромагнита).

Примечание: L должен быть закорочен при 110 В переменного или 110 В постоянного тока.

Рис. 9 Вакуумный выключатель фиксированного типа ZN63A-12 (с запирающим электромагнитом)

Примечание: L должен быть закорочен при 110 В переменного или 110 В постоянного тока.

Рис. 10 Вакуумный выключатель ручного типа ZN63A-12 (без блокировочного электромагнита)

Примечание: L должен быть закорочен при 110 В переменного или 110 В постоянного тока.

Рис. 11 Вакуумный выключатель ручного типа ZN63A-12 (с блокирующим электромагнитом)

Примечание: L должен быть закорочен при 110 В переменного или 110 В постоянного тока.

Послепродажное обслуживание

1. Гарантийный срок на всю продукцию, реализуемую нашей компанией, составляет один год. В течение гарантийного срока предоставляется бесплатное обслуживание. Компания отремонтирует и заменит его в соответствии с подробными положениями гарантии (за исключением поломок или повреждений, вызванных человеческим фактором или непреодолимыми природными явлениями.).

2. После получения уведомления о ремонте мы в течение семи рабочих дней прибудем на место и решим проблему.

3. Пользователь может проконсультироваться по соответствующим техническим проблемам по телефону и получить четкое решение.

4. В случае сбоя в работе во время нормального использования компания обещает вышеуказанное гарантийное обслуживание.

5. В течение гарантийного срока будут реализованы следующие условия платного технического обслуживания;

а. Ущерб вследствие техногенных или непреодолимых природных явлений;

б. Выход из строя или повреждение вследствие неправильной эксплуатации;

в. Неисправность или повреждение вследствие изменения, разборки или сборки изделия.

Информация для заказа

При заказе укажите следующие позиции:

а. Модель автоматического выключателя и количество заказа;

б. Номинальное напряжение, номинальный ток и номинальный ток отключения при коротком замыкании;

в. Номинальное рабочее напряжение двигателя-аккумулятора и катушки открытия-закрытия;

д. Количество катушек отключения максимального тока и значение тока отключения;

е. Наименования и количество запасных частей;

ф. Если у пользователя есть какие-либо неизвестные или особые требования, пожалуйста, свяжитесь с производителем.
