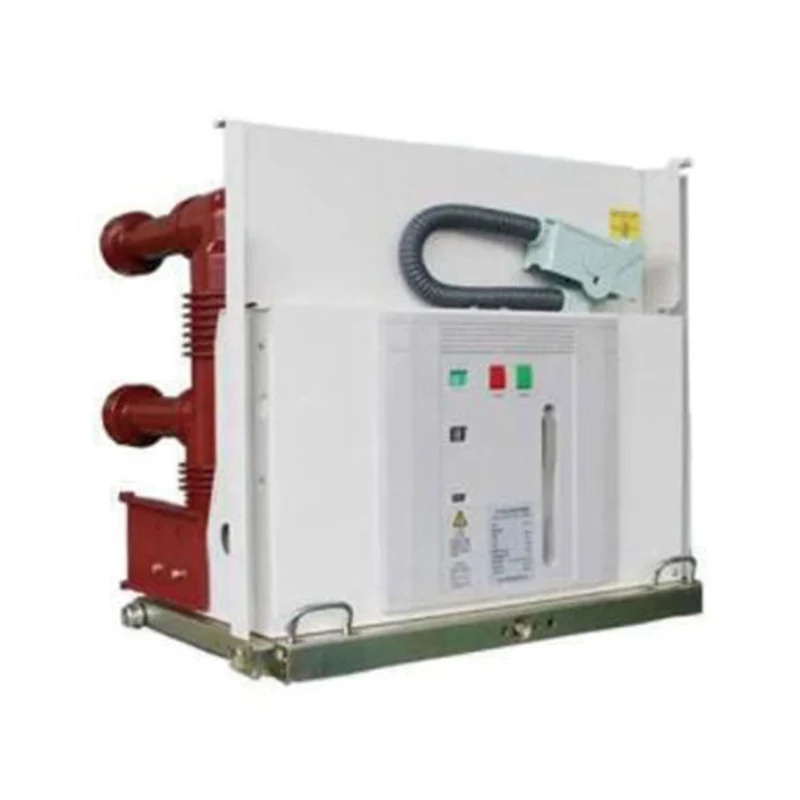

Внутренний вакуумный выключатель высокого напряжения серии VSG-24

Внутренний вакуумный выключатель высокого напряжения серии VSG-24 представляет собой трехфазное коммутационное оборудование для внутреннего применения переменного тока, 50 Гц, 24 кВ.
♦ Приводной механизм: пружинный привод;
♦ Тип опоры: опора в сборе: опора закладная;
♦ межфазное расстояние: 275 мм;

Отправить запрос

Описание продукта

XUCKY Electric является ведущим китайским производителем и экспортером, специализирующимся на внутренних вакуумных выключателях высокого напряжения серии VSG-24. У нас есть широкий ассортимент продукции для удовлетворения различных потребностей наших клиентов по всему миру. Наша приверженность высочайшему качеству, инновационным технологиям и превосходному обслуживанию клиентов выделяет нас в нашей отрасли.

Внутренний вакуумный выключатель ВСГ-24 представляет собой внутреннее распределительное оборудование трехфазного переменного тока, 50 Гц, 24 кВ.

♦ Приводной механизм: пружинный привод;

♦ Тип опоры: опора в сборе: встроенная опора;

♦ межфазное расстояние: 275 мм;

Условия окружающей среды

♦ Температура окружающей среды: -15°C 〜+40°C;

♦ Высота: <1000 м;

♦ Относительная влажность: среднесуточная <95%, среднемесячная <90%;

♦ Интенсивность землетрясения: уровень <8;

♦ В местах, где отсутствует пожар, опасность взрыва, серьезная грязь, химическая коррозия, а также сильная вибрация.

Основные технические параметры

Нет	Элемент	Единица	Ценить
1	Номинальное напряжение	кВ	24
2	Выдерживаемое напряжение промышленной частоты 1 мин.		65
3	Номинальное выдерживаемое напряжение грозового импульса		125
4	Номинальная частота	Гц	50/60
5	Номинальный ток	/	630, 1250, 1600, 2000, 2500,3150
6	Номинальный ток отключения при коротком замыкании	кА	25, 31,5
7	Номинальный ток включения короткого замыкания (пиковый)		63, 80
8	Номинальный кратковременно выдерживаемый ток		25, 31,5
9	Номинальное пиковое значение выдерживаемого тока		63, 80
10	Номинальная продолжительность короткого замыкания	S	4
11	Номинальная последовательность операций		О-0,3с-СО-180с-СО
12	Выдерживаемое напряжение промышленной частоты вторичной цепи (1 мин)	V	2000
13	Номинальный ток отключения одиночной/параллельной конденсаторной батареи	кА	630
14	Время перерыва	РС	20〜50
1；	Время открытия	РС	35-70
16	Механическая жизнь	раз	10000
17	Электрическая жизнь		класс Е2
18	Мощность двигателя накопления энергии	W	90
19	Напряжение питания цепи управления	V	AC/DC110/220

Общий чертеж конструкции и установочный размер (единица измерения: мм)

♦ Выдвижной тип

Номинальный ток (А)	630	1250	1600
Номинальный ток отключения при коротком замыкании (кА)	25, 31,5	25, 31,5	31.5
Фиксированный размер контакта (мм)	035	049	055
Межфазное расстояние (мм)	275
