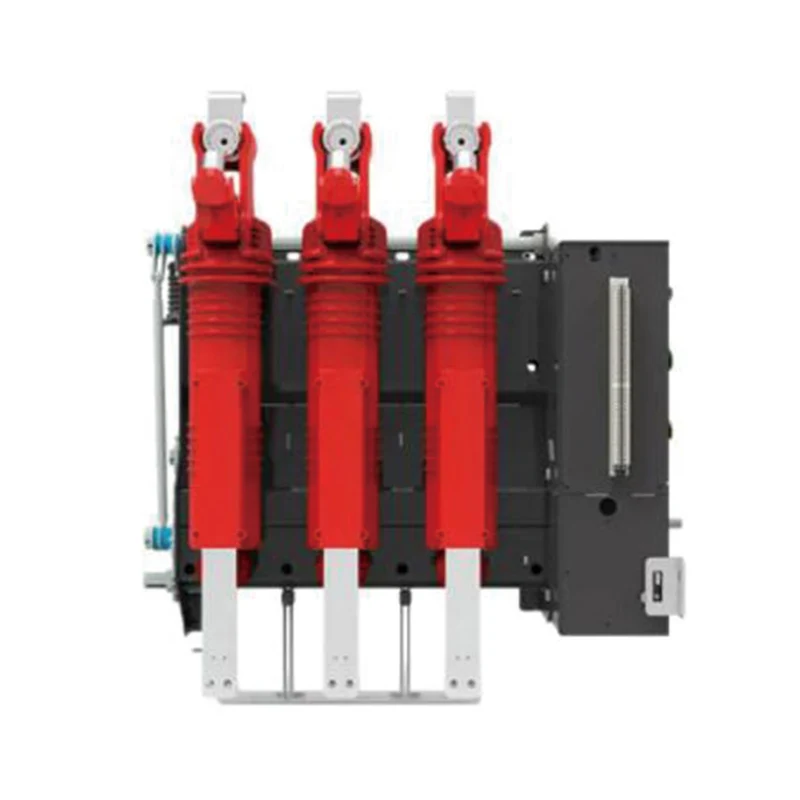

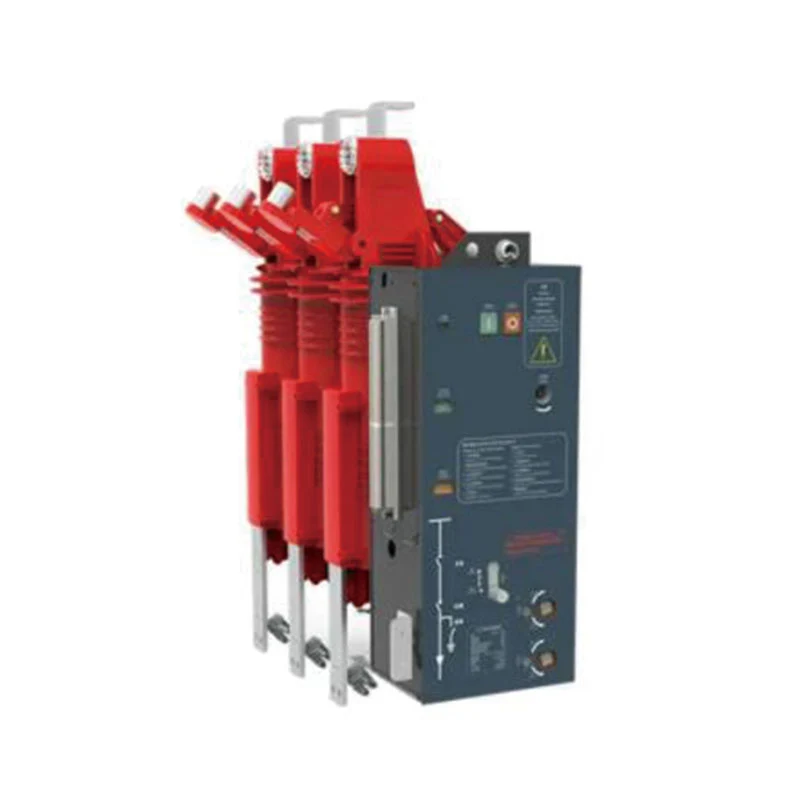

ВЭФ-12ГД Вакуумный выключатель боковой установки, рабочее положение, тип 3

XUCKY Electric является ведущим китайским производителем и экспортером, специализирующимся на вакуумных выключателях рабочего положения VEF-12GD с боковой установкой, тип 3. У нас есть широкий ассортимент продукции для удовлетворения различных потребностей наших клиентов по всему миру. Наша приверженность высочайшему качеству, инновационным технологиям и превосходному обслуживанию клиентов выделяет нас в нашей отрасли.

Встроенная, боковая установка, с разъединителем, с заземлителем (верхнее/нижнее заземление), встроенный миниатюрный механизм блокировки

● 12 кВ, 630–1250 А, 20–31,5 КА.

● Для шкафа шириной 500 мм.

● Запатентованная технология

● Технология прочного уплотнения

● Исходящий терминал с бесконтактным датчиком заряда дисплея.

● Регулировка дверного блока шкафа бесплатна.

◆ Описание типа

◆ Использование среды

Нормальная среда использования

● Температура окружающей среды: -15~40℃, среднесуточная температура ≤+35℃;

● Влажность: среднее значение относительной влажности, измеренное в течение 24 часов, составляет ≤95%; среднее значение давления водяного пара, измеренное в течение 24 часов, составляет ≤2,2 кПа; среднее значение относительной влажности <90%; среднее значение месячного давления водяного пара <1,5 кПа;

● Высота ≤1000 м;

● Солнечное излучение можно игнорировать;

● Вибрацию снаружи распределительного и контрольного оборудования можно игнорировать;

● Окружающий воздух не сильно загрязнен пылью, дымом, едкими или легковоспламеняющимися газами, паром или дымом.

◆ Структура

Главная цепь вакуумного выключателя бокового монтажа 3-го рабочего положения серии ВЭФ-12ГД расположена продольно. Верхняя часть представляет собой разъединитель, средняя часть — вакуумный выключатель, а нижняя часть — заземлитель. Приводной механизм, механизм выключателя и механизм блокировки расположены в передней части выключателя. Переключатель можно установить в перевернутом положении.

● Безопасность и превосходный встроенный столб.

Высокая надежность, стабильные изоляционные характеристики, более прочная конструкция, миниатюризация, не требует обслуживания, более экологична и высокая механическая стойкость.

● Визуальное отключение открытых контактов.

Поворотный выключатель с видимыми размыкающими контактами после размыкания.

● Модульный механизм управления

Автоматический выключатель имеет модульный рабочий механизм, который можно заменять или ремонтировать независимо и который имеет хорошую взаимозаменяемость. Им можно управлять вручную или с помощью накопителя энергии переменного или постоянного тока для осуществления дистанционного управления.

● Пошаговая работа трех валов, надежная механическая блокировка.

Разъединитель, автоматический выключатель и заземлитель работают на одном валу соответственно, а между тремя валами имеется принудительная механическая блокировка для предотвращения неправильной работы.

● Выходной конец провода с бесконтактным датчиком зарядки.

Никакой емкости, использование бесконтактной индукционной технологии, безопасно и надежно.

● Дверца шкафа и заземляющий выключатель имеют надежную взаимосвязанную конструкцию.

Для обеспечения безопасности оператора нерегулируемая дверь шкафа с дверным блоком.

◆ Основные технические параметры
