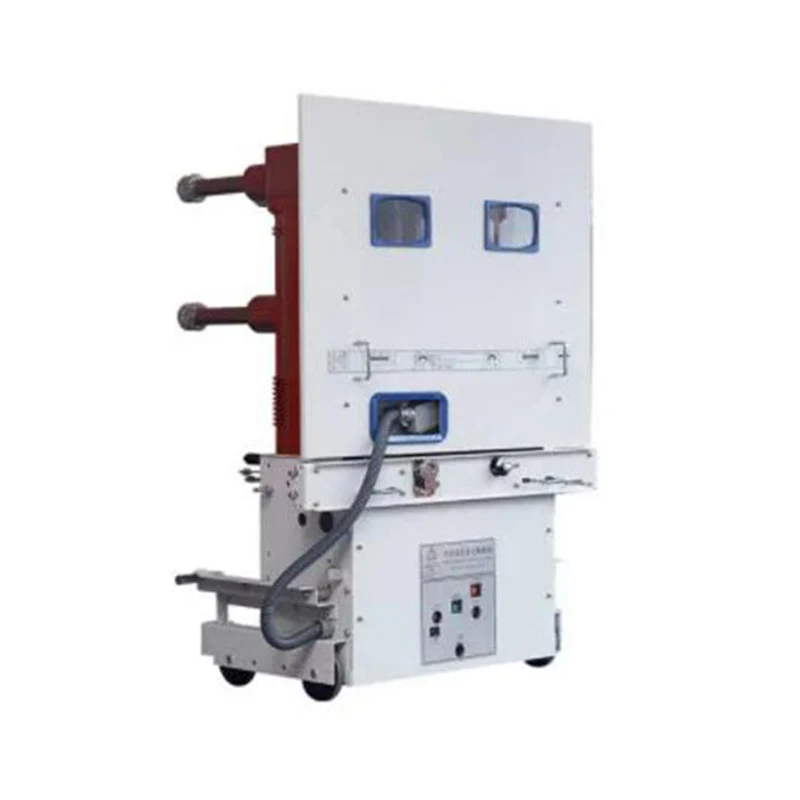

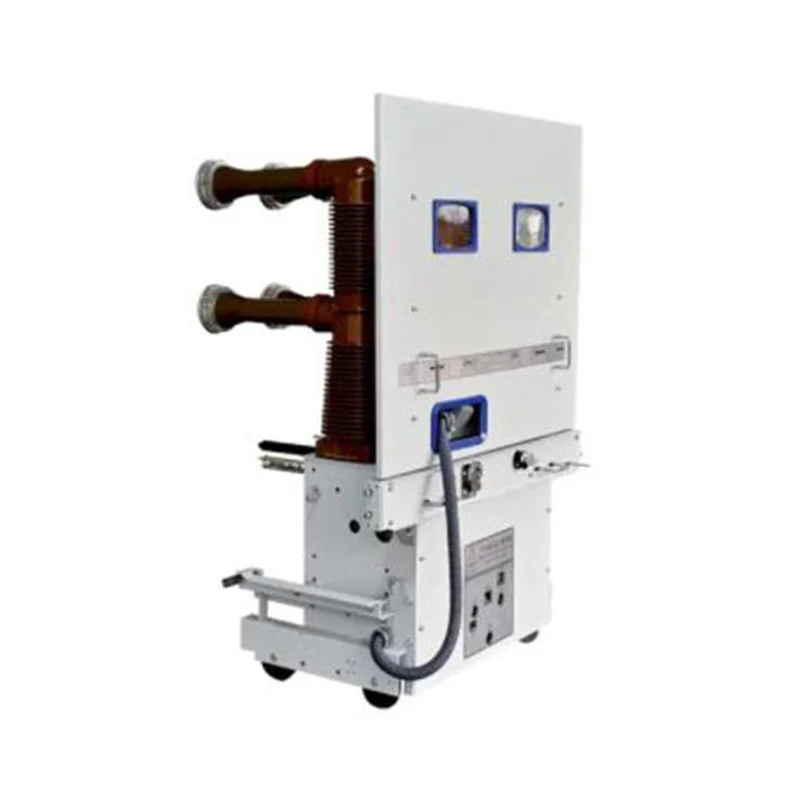

ZN85-40.5 Серия Внутренний вакуумный выключатель высокого напряжения

Внутренний вакуумный выключатель высокого напряжения серии ZN85-40.5 представляет собой трехфазное коммутационное оборудование для внутреннего применения переменного тока, 50 Гц, 40,5 кВ.
♦ Способ установки: выкатной;
♦ Приводной механизм: пружинный привод;
♦ Тип опоры: опора в сборе, опора закладная;
♦ Применение: распределительное устройство KYN61-40.5.
♦ Вторичный разъем: 58 контактов, 64 контакта.

Отправить запрос

Описание продукта

XUCKY Electric является ведущим китайским производителем и экспортером, специализирующимся на высоковольтных вакуумных выключателях внутреннего назначения серии ZN85-40.5. У нас есть широкий ассортимент продукции для удовлетворения различных потребностей наших клиентов по всему миру. Наша приверженность высочайшему качеству, инновационным технологиям и превосходному обслуживанию клиентов выделяет нас в нашей отрасли.

Внутренний вакуумный выключатель ZN85-40.5 представляет собой трехфазное коммутационное оборудование внутреннего назначения переменного тока частотой 50 Гц и напряжением 40,5 кВ.

♦ Способ установки: выкатной;

♦ Приводной механизм: пружинный привод;

♦ Тип опоры: опора в сборе, опора закладная;

♦ Применение: распределительное устройство KYN61-40.5.

♦ Вторичный разъем: 58 контактов, 64 контакта.

Условия окружающей среды

♦ Температура окружающей среды: -15°С~+40°С;

♦ Высота: <1000 м;

♦ Относительная влажность: среднесуточная <95%, среднемесячная <90%;

♦ Интенсивность землетрясения: уровень <8;

♦ В местах, где отсутствует пожар, опасность взрыва, серьезная грязь, химическая коррозия, а также сильная вибрация.

Основные технические параметры

Нет	Элемент	Единица	Ценить
1	Номинальное напряжение	кВ	40.5
2	Номинальный ток	A	1250 1600, 2000, 2500
3	Номинальный ток отключения при коротком замыкании	кА	25, 31,5
4	Динамический ток (пик)		63, 80
5	Ток термостабильности 4 с		25, 31,5
6	Номинальный ток включения короткого замыкания (пиковый)		63, 80
7	Номинальный ток отключения при коротком замыкании	Время	20
8	Номинальная последовательность операций		О-0,3с-СО-180с-СО
9	Выдерживаемое напряжение промышленной частоты 1 мин.	кВ	95
10	Номинальное выдерживаемое напряжение грозового импульса	кВ	185
11	Механическая жизнь	Время	10000
12	Номинальный ток переключения одной конденсаторной батареи	A	630
13	Номинальный встречный ток батареи конденсаторов	A	400
14	Номинальное напряжение двигателя-аккумулятора	V	AC/DC 220/110
15	Мощность двигателя накопления энергии	W	≤230
16	Время хранения энергии	s	≤15
17	Номинальное напряжение замыкающей/размыкающей катушки	V	ДК 220/110
18	Номинальный ток замыкающей/размыкающей катушки	A	1,05 (110 В) 0,96 (220 В)
19	Зазор между открытыми контактами	мм	20±2
20	Контактное путешествие	мм	7,5±1,5
21	Трехфазный асинхронность открытия и закрытия	РС	≤2
22	Время задержки закрытия контакта	РС	≤3
23	Сопротивление главной цепи (не включая контактный рычаг)	мОм	≤40
