Добро пожаловать на официальнуюКСАКИкатегория для разъединителей с предохранителями. Этот универсальный и критически важный компонент предназначен для выполнения трех основных функций в системах распределения электроэнергии низкого напряжения: надежное переключение нагрузки, безопасная изоляция цепи и надежная защита от неисправностей. XUCKY объединяет эти функции в одном, компактном и высоконадежном устройстве, обеспечивающем эксплуатационную безопасность и целостность системы для широкого спектра применений.

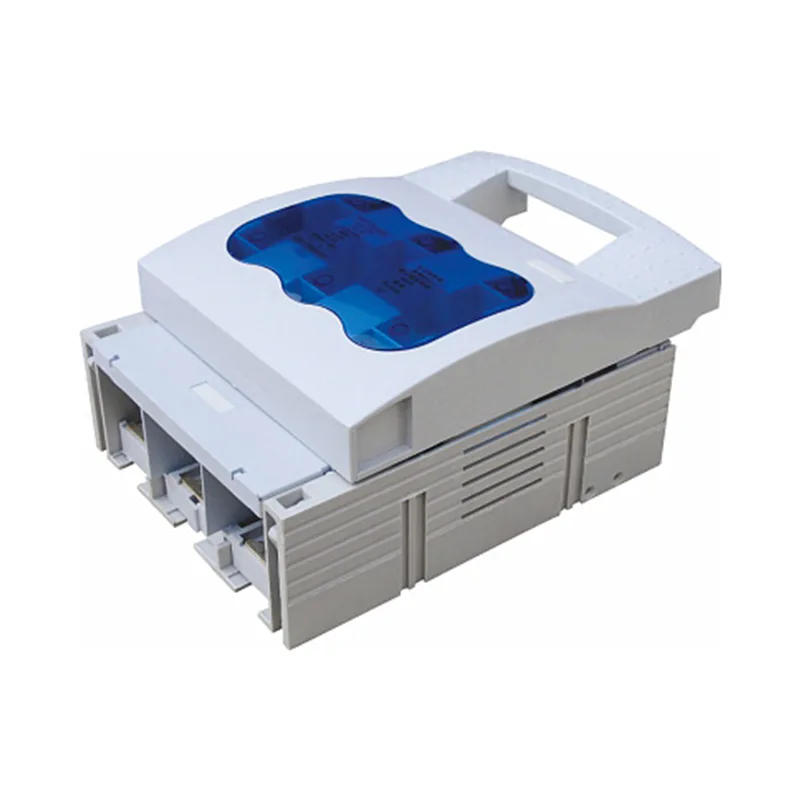

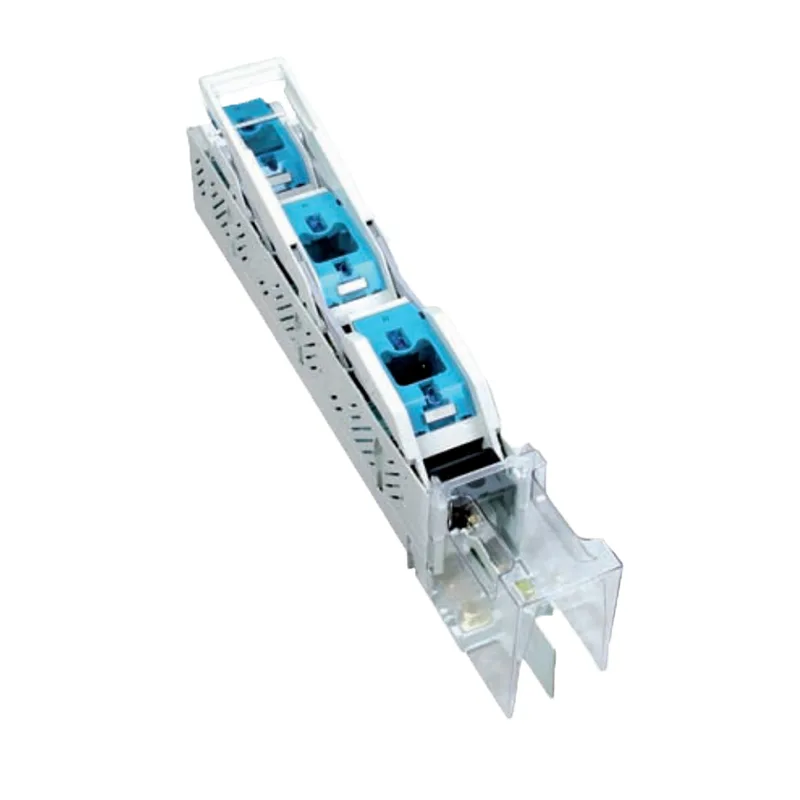

Разъединитель с предохранителем (FSD) представляет собой составное электрическое устройство, которое объединяет функции выключателя нагрузки, разъединителя (изолятора) и предохранителя. Он предназначен для:
1. Включение и отключение токов нагрузки при нормальных условиях эксплуатации.
2. Обеспечьте надежную изоляцию, создав видимый разрыв цепи для технического обслуживания, обеспечив соблюдение норм безопасности.
3. Быстро и безопасно прерывайте токи короткого замыкания с помощью встроенных плавких вставок с высокой отключающей способностью (HBC).
Такое сочетание устраняет необходимость в отдельных компонентах, экономит место в распределительных щитах и повышает общую надежность системы.
Оператор использует четко обозначенную ручку, чтобы вручную размыкать или замыкать контакты.
Закрытие:Механизм ручки перемещает главные контакты для соединения цепи, позволяя нормальному току течь через цепь переключателя и последовательно включенный предохранитель.
Открытие:Перемещение ручки в положение «ВЫКЛ» механически размыкает контакты, безопасно прерывая ток нагрузки и обеспечивая видимую изоляцию.
В открытом положении устройство обеспечивает гарантированный воздушный зазор между контактами. Эта видимая изоляция является важнейшим элементом безопасности, гарантирующим обесточивание нисходящей цепи для безопасного технического обслуживания и ремонта в соответствии с процедурами блокировки/маркировки (LOTO).
В нормальных условиях ток беспрепятственно протекает через плавкий предохранитель.
Условия перегрузки:При длительной перегрузке плавкий элемент нагревается и через заданное время плавится, разрывая цепь.
Условия короткого замыкания:В случае короткого замыкания большой величины плавкий элемент испаряется почти мгновенно, безопасно и эффективно отключая ток повреждения, прежде чем он может привести к повреждению кабелей, оборудования или самого распределительного щита.
Разъединители с предохранителем XUCKY являются основными компонентами распределительных электрических сетей:
1. Главный вводной выключатель-разъединитель:Служит основной точкой изоляции и защиты жилых, коммерческих и промышленных распределительных щитов (DB).
2. Защита цепи двигателя:Обеспечение изоляции и защиты от короткого замыкания для отдельных ветвей двигателя, часто в сочетании со специальным реле перегрузки и контактором.
3. Переключение и защита конденсаторной батареи:Используется для переключения и защиты конденсаторных батарей коррекции коэффициента мощности.
4. Защита фидера и подцепи:Изоляция и защита отдельных цепей в промышленных панелях управления (ICP), центрах управления двигателями (MCC) и распределительных панелях.
5. Системы генераторов и ИБП:Работа в качестве точки ручной передачи или точки изоляции для систем резервного питания.
6. Промышленное оборудование:Обеспечение местной безопасной точки изоляции для тяжелой техники и производственного оборудования.
