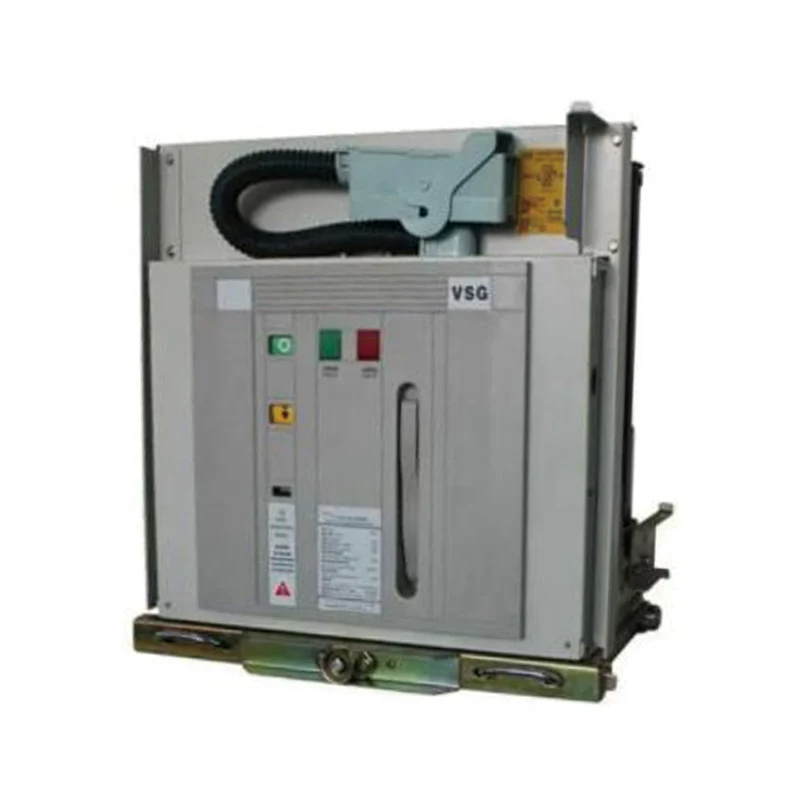

Внутренний вакуумный выключатель высокого напряжения серии VSG-12

XUCKY Electric является ведущим китайским производителем и экспортером, специализирующимся на высоковольтных вакуумных выключателях внутреннего назначения серии VSG-12. У нас есть широкий ассортимент продукции для удовлетворения различных потребностей наших клиентов по всему миру. Наша приверженность высочайшему качеству, инновационным технологиям и превосходному обслуживанию клиентов выделяет нас в нашей отрасли.

Отправить запрос

Описание продукта

♦ Способ установки: выдвижной, фиксированный;

♦ Приводной механизм: пружинный привод;

♦ Тип опоры: опора в сборе, опора закладная;

♦ Межфазное расстояние: 150 мм, 210 мм, 275 мм;

Условия окружающей среды для внутреннего вакуумного выключателя высокого напряжения серии VSG-12

♦ Температура окружающей среды: -15°С~+40°С;

♦ Высота: <1000 м;

♦ Относительная влажность: среднесуточная <95%, среднемесячная <90%;

♦ Интенсивность землетрясения: уровень <8;

♦ В местах, где отсутствует пожар, опасность взрыва, серьезная грязь, химическая коррозия, а также сильная вибрация.

Основные технические параметры внутреннего вакуумного выключателя высокого напряжения серии VSG-12

Нет	Элемент	Единица	Ценить
1	Номинальное напряжение	кВ	12
2	Выдерживаемое напряжение промышленной частоты 1 мин.		42
3	Номинальное выдерживаемое напряжение грозового импульса		75
4	Номинальная частота	Гц	50
5	Номинальный ток	A	630, 1250, 1600, 2000, 2500, 3150
6	Номинальный ток отключения при коротком замыкании	кА	25, 31,5, 40
7	Номинальный кратковременно выдерживаемый ток	кА	25, 31,5, 40
8	Номинальная продолжительность короткого замыкания	s	4
9	Номинальное пиковое значение выдерживаемого тока	кА	63, 80, 100
10	Номинальный ток включения короткого замыкания	кА	63, 80, 100
11	Выдерживаемое напряжение промышленной частоты вторичной цепи (Imin)	V	2000
12	Номинальный ток отключения одиночной/параллельной конденсаторной батареи	A	630/400 (800/400 для 40 кА)
	Время открытия (номинальное напряжение)	РС	20-50
14	Время закрытия (номинальное напряжение)	РС	35-70
15	Механическая жизнь	Время	10000
16	Электрическая жизнь		класс Е2
17	Суммарная допустимая толщина подвижных и неподвижных контактов	мм	3
18	Номинальное рабочее напряжение закрытия	V	AC/DC110/220
19	Номинальное рабочее напряжение открытия	V	AC/DC110/220

Нет	Элемент	Единица	Ценить
20	Номинальная мощность двигателя	W	90
21	Время зарядки	s	≤15
22	Зазор между открытыми контактами	мм	9±1
23	За путешествие	мм	3±1
24	Время задержки закрытия контакта	РС	≤2
25	Трехфазный асинхронность открытия и закрытия	РС	≤2
26	Средняя скорость открытия	РС	0,9-1,7
27	Средняя скорость закрытия	РС	0,6〜1,0
28	Сопротивление основной проводящей цепи	мОм	≤45 (630 А) ≤35 (1250–2000 А) ≤25 (выше 2500 А)
29	Давление замыкания контактов	N	3100-3700 (25-31,5кА) 4400-4800 (40кА)
30	Номинальная последовательность операций		О-0,3с-СО-180с-СО

Примечание: при силе тока 4000 А необходимо принудительное воздушное охлаждение.

Общий чертеж конструкции и размер установки (единица измерения: мм)

♦ Выдвижной тип (собранный столб).

ширина шкафа	номинальный ток (А)	номинальный ток отключения при коротком замыкании (кА)	P	H	A	B	C	D	E	F	G	J	K	L	M	N	R	S	T
650	630	20’31,5	150	275	490	502	492	500	433	626	035	280	598	76	78	637	501	202	40
650	12j0	20-31,5	150	275	490	502	492	500	433	626	049	280	598	76	78	637	501	202	40
800	630	20-31,5	210	275	638	652	640	650	433	626	035	280	598	76	78	637	501	277	40
800	1250	20-40	210	275	638	652	640	650	433	626	049	280	598	76	78	637	501	277	40
800	1600	31,5-40	210	275	638	652	640	650	433	626	055	280	598	76	78	637	501	277	40
ВУ	030	20-31,5	275	275	838	852	838	850	433	626	035	280	598	76	78	637	501	377	40
1000	1250	20-40	275	275	838	852	838	850	433	626	049	280	598	76	78	637	501	377	40
1000	1600	31,5-40	275	275	838	852	838	850	433	626	055	280	598	76	78	637	501	377	40
1000	16.00-20.00	31,5-40	310	310	838	852	838	850	361	680	079	295	586	77	88	698	529	377	0
1000	2500-4000	31,5-40	310	310	838	852	838	850	361	680	0109	295	586	77	88	698	529	377	0

♦ Выдвижной тип (встроенная опора)

G	J	K	L	M	N	R	S	T
0)35	280	598	76	78	637	501	202	40
①49	280	598	76	78	637	501	202	40
035	280	598	76	78	637	501	277	40
①49	280	598	76	78	637	501	277	40
(Д79	295	586	77	88	698	509	377	0
0109	295	586	77	88	698	509	377	0
