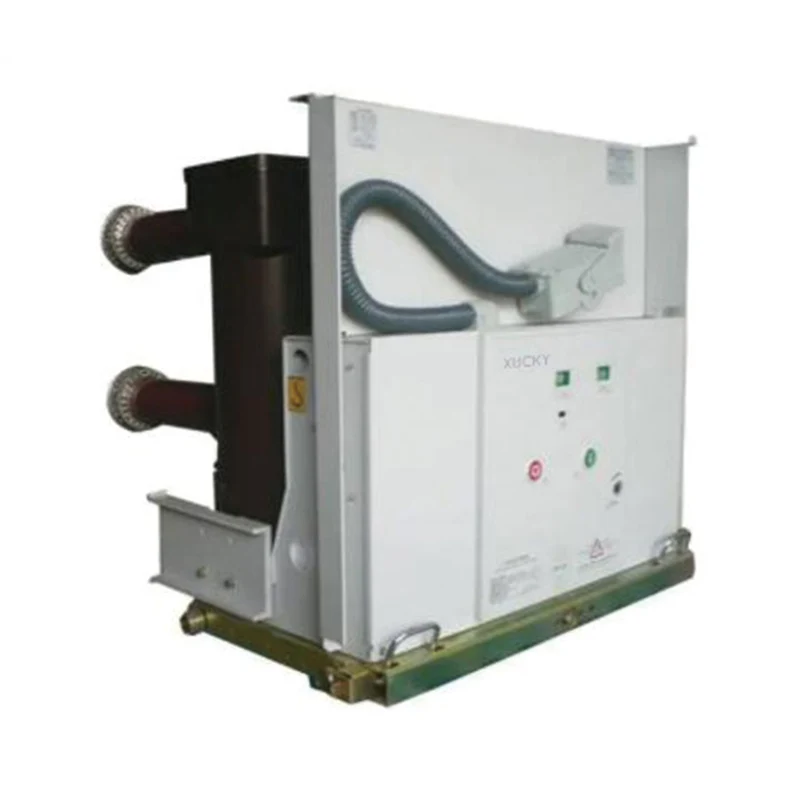

Внутренний вакуумный выключатель высокого напряжения серии VS1-24

XUCKY Electric является ведущим китайским производителем и экспортером, специализирующимся на высоковольтных вакуумных выключателях внутреннего назначения серии VS1-24. У нас есть широкий ассортимент продукции для удовлетворения различных потребностей наших клиентов по всему миру. Наша приверженность высочайшему качеству, инновационным технологиям и превосходному обслуживанию клиентов выделяет нас в нашей отрасли.

Отправить запрос

Описание продукта

Внутренний вакуумный выключатель высокого напряжения серии VS1-24 представляет собой трехфазное коммутационное оборудование для внутреннего применения переменного тока, 50 Гц, 24 кВ.

♦ Способ установки: выдвижной, фиксированный, боковой;

♦ Приводной механизм: пружинный привод и привод на постоянных магнитах;

♦ Тип опоры: опора в сборе, опора закладная;

♦ Применение: переключающее устройство KYN28-24, XGN-24.

♦ Вторичный разъем: 58 контактов, 64 контакта.

Стандарты продукции

♦ IEC62271-100 Высоковольтные распределительные устройства и устройства управления, часть 100: Автоматические выключатели переменного тока.

♦ GB1984 Высоковольтные автоматические выключатели переменного тока.

♦ GB/T11022 Общие спецификации для стандартов высоковольтных распределительных устройств и устройств управления.

♦ JB/T 3855 Высоковольтные вакуумные выключатели переменного тока

♦ DL/T402 Спецификация высоковольтных автоматических выключателей переменного тока.

Условия окружающей среды

♦ Температура окружающей среды: -15°C~+40°C;

♦ Высота: <1000 м;

♦ Относительная влажность: среднесуточная <95%, среднемесячная <90%;

♦ Интенсивность землетрясения: уровень <8;

♦ В местах, где отсутствует пожар, опасность взрыва, серьезная грязь, химическая коррозия, а также сильная вибрация.

Основные технические параметры

Нет	Элемент	Единица	Ценить
1	Номинальное напряжение	кВ	24
2	Выдерживаемое напряжение промышленной частоты 1 мин.		65
3	Номинальное выдерживаемое напряжение грозового импульса		125
4	Номинальная частота	Гц	50
5	Номинальный ток	A	630, 1250, 1600, 2000, 2500, 3150
6	Номинальный ток отключения при коротком замыкании	кА	20, 25, 31,5
7	Скорость включения тока короткого замыкания (пиковая)		50, 63, 80
3	Номинальный кратковременно выдерживаемый ток		20, 25, 31,5
9	Номинальное пиковое значение выдерживаемого тока		50, 63, 80
10	Номинальная продолжительность короткого замыкания	S	4
11	Номинальная последовательность операций		0-0,3 с-C0-180 с-C0 0-180с-C0-180с-C0 (50кА)
12	Номинальный ток зарядки кабеля открытия и закрытия	A	31.5
13	Номинальный ток отключения при коротком замыкании	Время	50 (30 для 40 кА, 20 для 50 кА)

Нет	Элемент	Единица	Ценить
14	Время перерыва	РС	<80
15	Механическая жизнь	Время	10000
16	Автоматический выключатель в соответствии с классификацией электрического срока службы		класс Е2
17	Автоматический выключатель в соответствии с классификацией отключающей и замыкающей способности по току.		класс С2
18	Допустимая совокупная толщина износа подвижного и неподвижного контакта	мм	3
19	Зазор между открытыми контактами	мм	14±1
20	За путешествие	мм	3,5±1
21	Средняя скорость закрытия	РС	0,7±0,2
22	Средняя скорость открытия	РС	1,4±0,2
23	Время закрытия (номинальное напряжение)	РС	35-70
24	Время открытия (номинальное напряжение)	РС	20-50
25	Время задержки закрытия контакта	РС	≤2
26	Трехфазный асинхронность открытия и закрытия	РС	≤2
27	Сопротивление каждой фазы проводящей цепи	ты Q	≤50 (630 А) ≤45 (1250 А) ≤35 (1600–2000 А) ≤25 (2500–3150 А)
28	Межфазное центральное расстояние	мм	210, 275
29	Контакты давления	N	2400±200 (20кА; 25кА) 3100±200 (31,5 кА)
30	Диапазон отскока при открытии контакта	мм	≤2,5
31	Номинальное рабочее напряжение	V	AC/DC110/220
32	Номинальный рабочий ток	A	1,1 (220 В переменного/постоянного тока) 3,3 (переменный/постоянный ток 110 В)
33	Мощность двигателя накопления энергии	W	70
34	Номинальное напряжение двигателя-аккумулятора	V	ДК 220/ДК110
35	Время хранения энергии	РС	≤10
