Воздушные автоматические выключатели (ACB)представляют собой низковольтные электрические коммутационные устройства большой мощности, предназначенные для защиты, управления и изоляции систем распределения электроэнергии в тяжелых условиях. Работая при напряжении до 1000 В переменного тока и обычно выдерживая ток от 800 до 10 000 А, они являются промышленной рабочей лошадкой для защиты критически важной инфраструктуры от перегрузок, коротких замыканий и электрических неисправностей. В отличие от миниатюрных выключателей (MCB) или выключателей в литом корпусе (MCCB), в автоматических выключателях используютсявоздух как основная дугогасящая среда, обеспечивающие исключительную долговечность, высокую отключающую способность и расширенные функции защиты для крупномасштабного коммерческого, промышленного и коммунального применения.

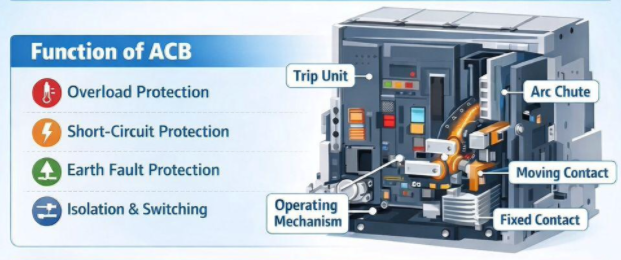

АнВоздушный выключатель (ACB)представляет собой механический переключатель с автоматическим управлением, который:
● Защищает: Обнаруживает перегрузки, короткие замыкания, замыкания на землю и ненормальные условия, а затем быстро срабатывает (размыкается), прерывая ток и предотвращая повреждение оборудования, пожары или опасности.
● Элементы управления: Вручную или дистанционно включает и выключает цепи для нормальной работы, технического обслуживания или реконфигурации системы.
●изоляты: Обеспечивает видимый и надежный разрыв цепи для безопасного обслуживания и защиты персонала.
● Мониторы: Современные автоматические выключатели оснащены интеллектуальными расцепителями для мониторинга тока/напряжения/мощности в реальном времени, диагностики неисправностей и связи.
Автоматические выключатели классифицируются по конструкции, конструкции и применению дугогасительной системы:
1. Автоматические выключатели с простым разрывом (перекрестный взрыв)
oПростейшая конструкция: контакты раздельные на открытом воздухе; дуга охлаждается/разделяется естественным потоком воздуха.
o Вариант использования:Низковольтные (≤1 кВ), слаботочные применения; экономически эффективен для небольших систем.
2. Магнитные противовыбросовые автоматические выключатели
o Используются последовательно соединенные дугогасительные катушки, которые генерируют магнитные поля для подачи дуги в дугогасительные камеры.
o Преимущество:Адаптивное к току управление дугой — более высокие токи повреждения = более сильная магнитная сила = более быстрое гашение.
3. Выключатели с дугогасительной камерой (разделительной пластиной)
o Наиболее распространенная современная конструкция: дуга подается в камеру с металлическими разделительными пластинами, которые охлаждают, расщепляют и гасят дугу.
o Вариант использования:Стандартные промышленные приложения, центры обработки данных и коммунальные услуги.
4. ВоздухВзрывАКБ
o Использует сжатый воздух под высоким давлением для задувания дуг; исторически для высоковольтных систем.
o Примечание:Редко встречается в современных низковольтных выключателях из-за сложности.

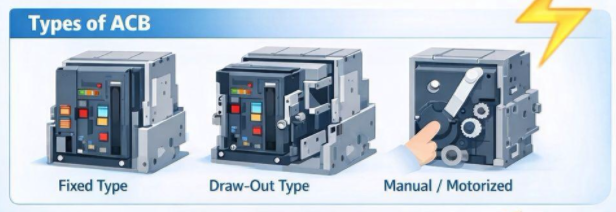

1. Выключатели фиксированного типа
o Постоянно монтируется; прямое подключение шин; более низкая стоимость.
o Вариант использования: Статические системы с минимальными потребностями в обслуживании.
2. Выдвижные выключатели (выдвижные).
o Модульная конструкция с 3 положениями безопасности:
о Подключено:Нормальная работа (основные/вспомогательные цепи активны).
o Тест:Главные цепи изолированы; питание вспомогательных цепей для безопасного тестирования.
о Отдельно:Полная электрическая изоляция для обслуживания/ремонта.
o Преимущество:Быстрая замена, без отключения всей панели.
● 3-полюсный (3P): для 3-фазных систем (наиболее распространенный).
● 4-полюсный (4P): 3 фазы + нейтраль; для систем, требующих изоляции нейтрали (например, заземление TN-S, TT).
Характеристики автоматического выключателя регулируются IEC 60947-2 (2024), глобальным стандартом для низковольтных автоматических выключателей. Интернет-магазин IEC:
| Параметр | Описание | Типичные значения |
| Номинальное напряжение (Ue) | Нормальное рабочее напряжение | 400 В, 415 В, 690 В переменного тока |
| Номинальный ток (В) | Непрерывный ток | 800–10 000 А |
| Номинальная отключающая способность при коротком замыкании (Icu) | Максимальный ток повреждения безопасно прерывается | 50–150 кА при 415 В |
| Номинальная рабочая отключающая способность при коротком замыкании (Ics) | Процент Icu (многоразовый после поездки) | 75–100% Ику |
| Номинальный кратковременный выдерживаемый ток (Icw) | Ток переносится без повреждений (номинальный по времени) | 30–85 кА в течение 1 с/3 с |
| Рабочая температура | Безопасный диапазон окружающей среды | Стандарт: от -5°C до +40°C; Широкий: от -25°C до +70°C |
| Класс защиты (IP) | Защита корпуса | IP20 (в помещении), IP40, IP54 |
| Механическая выносливость | Рабочие циклы | 10 000–30 000 циклов |
| Электрическая выносливость | Циклы неисправности-прерывания | 1000–5000 циклов |
● Промышленные предприятия:Главные вводы, центры управления двигателями (ЦУД), защита трансформатора/генератора.
● Дата-центры:Системы ИБП, шинные соединители, распределение критической нагрузки.
● Коммерческие здания:Распределение электроэнергии на высотных зданиях, системы отопления, вентиляции и кондиционирования и резервные генераторы.
● Коммунальные услуги и инфраструктура:Подстанции, распределительные щиты, электрификация железных дорог.
● Морской и морской:Судовые энергосистемы (сертифицированные морские автоматические выключатели).
● Возобновляемая энергия:Подключение к сети солнечной/ветряной электростанции, защита инвертора.
● Номинальный ток (В):≥ максимальный длительный ток нагрузки (коэффициент безопасности 1,1–1,2x).
● Устойчивость к короткому замыканию:Ику ≥расчетный ток повреждения системы (I"k3).
● Поляки:3P (стандартно) или 4P (требуется изоляция нейтрали).
●Тип расцепителя:
o Термомагнитный:Базовая защита от перегрузки/короткого замыкания.
o Электронный (LSIG):Расширенный (L=перегрузка, S=короткая задержка, I=мгновенный, G=замыкание на землю).
o Умный (LSIGM):Связь (Modbus, Profibus), дистанционное управление, регистрация данных.
● Рабочий механизм:Ручной (ручная зарядка) или моторизованный (автоматическая/дистанционная зарядка).
● Температура окружающей среды/высота:Снижение номинальных характеристик на высоте > 2000 м.
● Стандарты:МЭК 60947-2, МЭК 60947-1, GB 14048.2 (Китай), UL 489 (Северная Америка).
● Сертификаты:CE, IEC, CSA, морское (DNV, ABS) для морского применения.
● Селективность:Обеспечьте координацию выключателя на входе и выходе (класс A/B согласно IEC).
● Блокировка:Блокировка с ключом, зонная селективная блокировка (ZSI) для систем с несколькими выключателями.
Основные компоненты
1. Рама/шасси:Сталь/алюминиевый сплав (структурная опора).
2. Контактная система:
o Фиксированные/подвижные контакты:Медный сплав (Cu-Cr, Cu-W) + покрытие серебро/олово (низкое сопротивление, устойчивость к сварке).
o Дугообразные контакты:Вольфрам-медь (высокая дугостойкость).
3. Дугогасительная камера:Стальные разделительные пластины, изолирующие перегородки (бакелит, DMC).
4. Рабочий механизм:Пружинный (накопитель энергии), тумблер, защелки.
5. Расцепитель:Электронные (микроконтроллер, датчики) или термомагнитные (биметалл, соленоид).
6.Вспомогательные вещества:Расцепитель минимального напряжения (UVR), независимый расцепитель (ST), вспомогательные выключатели (AX), контакты сигнализации.
● Проводники: электролитическая медь и сплавы серебра с высокой проводимостью.
● Изоляторы: DMC (Компаунд для формования теста), BMC, эпоксидная смола, термостойкие пластмассы.
● Металлы: холоднокатаная сталь (каркас), нержавеющая сталь (фурнитура), алюминий (радиаторы).
● Дугостойкие материалы: вольфрам, керамика, тугоплавкие металлы.
● Штамповка/Перфорация:Стальная рама/детали из прецизионных штампов.
● Обработка:Обработка контактов, валов и механических деталей на станках с ЧПУ.
● Молдинг:Изоляционные компоненты (DMC/BMC) методом прессования.
● Сборка:Сборка механизмов, дугогасительных камер и расцепителей.
● Шасси, контактная система, дугогасительная камера и интеграция механизмов.
● Подключение цепей управления и вспомогательных компонентов.
● Тестирование агрегата выдвижного типа (подключенное/тестовое/отдельное положения).
1. Визуальный осмотр: точность размеров, отделка, маркировка.
2. Испытание контактного сопротивления: измерение в миллиомах (≤50–100 мкОм на полюс).
3. Испытание на устойчивость к диэлектрическому напряжению: испытание с высоким напряжением (2,5–3,5 кВ переменного тока в течение 1 минуты).
4. Испытание рабочего механизма: более 50 циклов включения/выключения; плавная работа.
5. Калибровка расцепителя: проверка порога перегрузки/короткого замыкания/замыкания на землю.
6. Испытание на повышение температуры: ниже номинального значения In; максимальное повышение температуры ≤60K (IEC).
7. Проверка вспомогательных функций: UVR, независимый расцепитель, проверка блокировки.
8. Испытание на защиту IP: проникновение пыли/воды (в зависимости от номинального IP).
· Антикоррозийная обработка, герметизация и упаковка в деревянные ящики.
· В комплект поставки входят отчет об испытаниях, руководство и сертификат соответствия (CoC).
Типовые испытания подтверждают соответствие конструкции требованиям IEC 60947-2 (проводятся на образцах-прототипах):
1. Испытания на замыкание/размыкание короткого замыкания:Проверьте Icu/Ics/Icm в условиях неисправности.
2. Испытание на кратковременную стойкость:Подтвердите Icw в течение 1/3 с без повреждений.
3. Механические и электрические испытания на долговечность:Проведите циклическое тестирование до номинального срока службы.
4. Испытание на повышение температуры:Тепловые характеристики при полной нагрузке.
5. Диэлектрическое испытание:Выдерживает силовую частоту и импульсное напряжение.
6. Проверка характеристик срабатывания:Точность кривых защиты.
7. Экологические испытания:Вибрация, удары, циклическое изменение температуры/влажности.
8. Испытание на сдерживание дугового замыкания:Безопасное сдерживание дуги без внешнего взрыва.
В1: В чем разница между ACB и MCCB?
А:АКБрассчитан на ток 800–10 000 А, напряжение до 1000 В переменного тока, с улучшенной защитой и выдвижным исполнением.MCCBкрышка 16–1600 А, до 690 В, для небольших нагрузок. Автоматические выключатели предлагают более высокую отключающую способность, лучшую селективность и модульное обслуживание.
В2: Как долго служат ACB?
А:20–30 летпри правильном обслуживании. Механическая износостойкость: 10 000–30 000 циклов; электрическая стойкость: 1000–5000 аварийных срабатываний.
В3: Требуют ли автоматические выключатели обслуживания?
А:Да-ежегодное обслуживание(очистка, проверка контактов, смазка, испытание на срабатывание) продлевает срок службы и обеспечивает надежность. Выдвижные автоматические выключатели позволяют проводить испытания без выключения.
Вопрос 4: Можно ли дооснастить автоматические выключатели интеллектуальными расцепителями?
А:Большинство современных автоматических выключателей поддерживаютмодернизация электронных/коммуникационных расцепителейдля удаленного мониторинга, диагностики неисправностей и интеграции Интернета вещей.

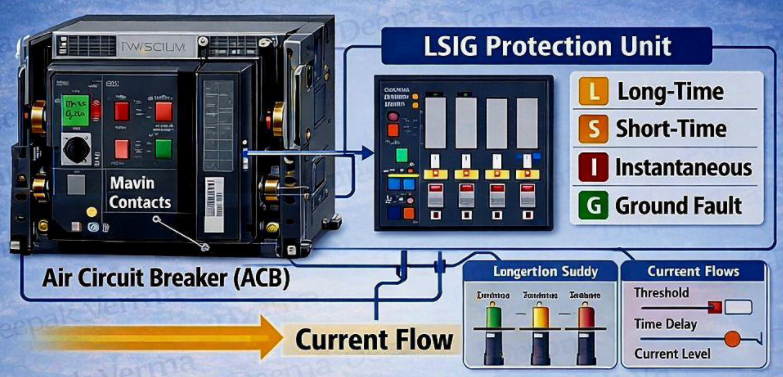

Вопрос 5: В чем смысл защиты LSIG?
А:
● L (давний):Защита от перегрузки (1,0–1,5x In).
● S (краткосрочный):Селективная защита от короткого замыкания (2–10x In, с выдержкой времени).
● Я (мгновенно):Высокоуровневая защита от короткого замыкания (5–20x In, без задержки).
● G (Земля):Защита от замыканий на землю (0,1–1,0x In).
Q6: Как рассчитать необходимую устойчивость к короткому замыканию (Icu)?
А:Ику ≥предполагаемый ток короткого замыкания (I"k3)системы, рассчитанное с помощью данных импеданса или программного обеспечения (например, ETAP, SKM). Для получения точности проконсультируйтесь с инженером по энергосистемам.
В7: Подходят ли автоматические выключатели для использования на открытом воздухе?
А:Стандартные автоматические выключатели (IP20) предназначены только для внутреннего использования.Уличные моделитребуются корпуса IP54/IP65 и широкий температурный диапазон.
Вопрос 8. Что такое селективность выключателя и почему она важна?
А:Селективность обеспечиваетотключается только неисправная цепь, избегая массовых отключений электроэнергии. Критично для больниц, центров обработки данных и производства. Для критических нагрузок рекомендуется селективность класса B (полная).
Воздушные автоматические выключатели (ACB)являются основой безопасного и надежного распределения сильноточной электроэнергии. Понимая их конструкцию, производительность, критерии выбора и стандарты соответствия, покупатели и инженеры B2B могут выбрать правильный автоматический выключатель для критически важных приложений, гарантируя безопасность, долговечность и эксплуатационную эффективность системы. Всегда сотрудничайте с производителями, сертифицированнымиМЭК 60947-2и подтвердите производительность с помощью документации по плановым и типовым испытаниям.
