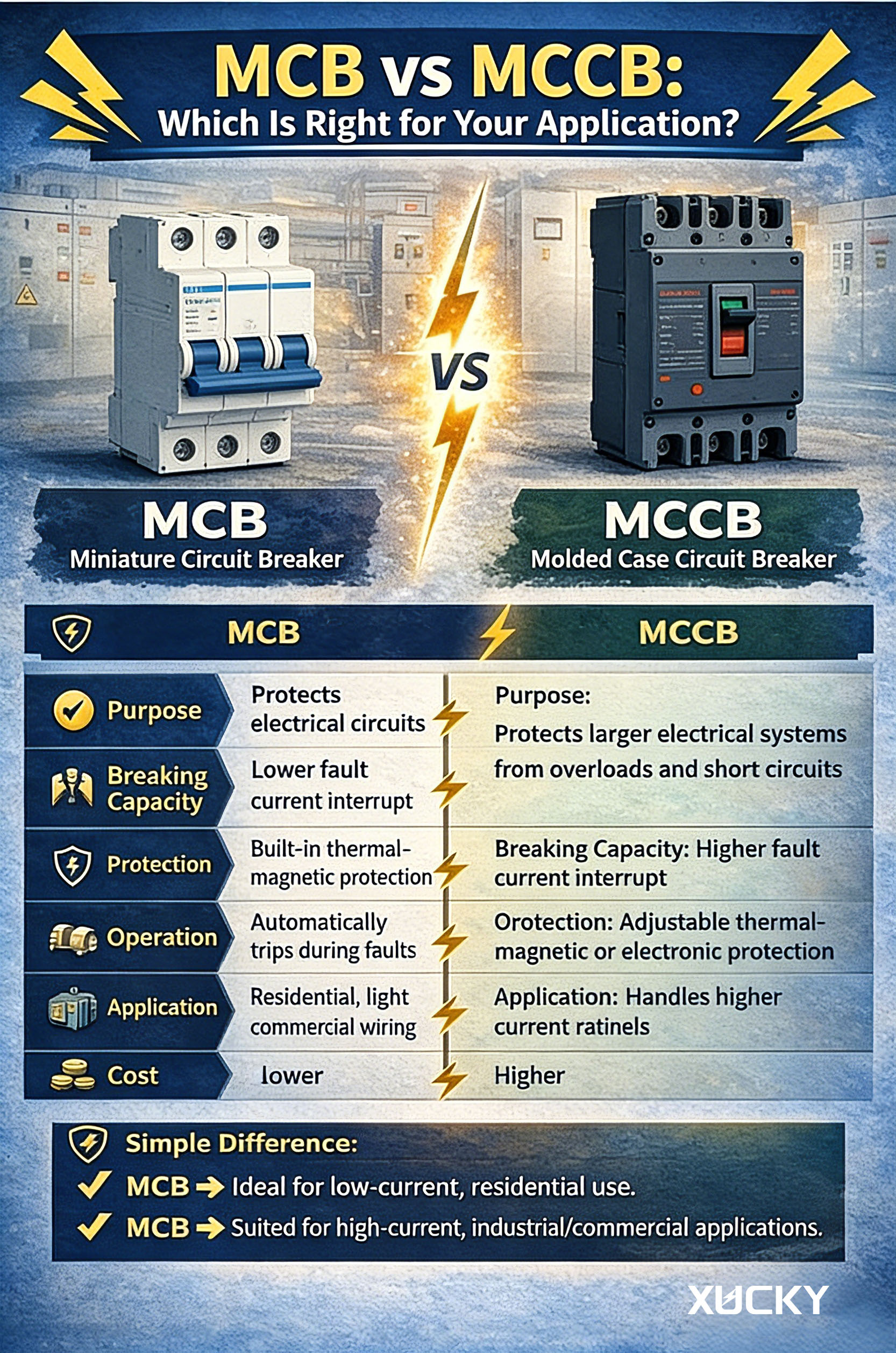

При проектировании или обслуживании системы распределения электроэнергии одним из наиболее важных решений является выбор правильного устройства защиты цепи. Двумя наиболее распространенными низковольтными выключателями являются миниатюрный автоматический выключатель (MCB) и автоматический выключатель в литом корпусе (MCCB). Хотя они оба служат одной и той же основной цели — защитить кабели и оборудование от сверхтоков, — они предназначены для совершенно разных масштабов применения.
Неправильный выбор может привести к ненужным затратам, недостаточной защите или даже угрозе безопасности. В этом руководстве мы разбираем технические различия, сценарии применения и критерии выбора, чтобы помочь вам принять обоснованное решение.
Миниатюрный автоматический выключатель (MCB)представляет собой термомагнитное устройство, предназначенное для защиты слаботочных цепей. Обычно его используют в жилых, коммерческих и легкой промышленности.
Номинальный ток (В): До 125 А (обычно 63 А или меньше).
Разрывная способность (Icn): Обычно до 10 или 15 кА (достаточно для бытовых условий).
Стандарты: IEC 60898-1 (для бытового и аналогичного оборудования) и IEC 60947-2 (для промышленного использования).
Строительство: Исправлены тепловые и магнитные настройки; невзаимозаменяемые расцепители.
Размер:Компактный, обычно шириной 1–4 модуля (18 мм на полюс) на DIN-рейке.
МКБ предназначены для защиты отперегрузки(медленные, устойчивые сверхтоки) через биметаллическую полоску икороткие замыкания(высокие мгновенные токи) через электромагнитный соленоид. Они не регулируются на месте и предназначены для конечных ответвлений.
A Автоматический выключатель в литом корпусе (MCCB)Это более крупное и прочное устройство, способное выдерживать более высокие токи и обеспечивающее более совершенную защиту. Это рабочая лошадка промышленного и коммерческого распределения электроэнергии.
Номинальный ток (В):Обычно от 15 А до 2500 А или более.
Разрывная способность (Icu):Может варьироваться от 18 кА до 200 кА, что делает их подходящими для мест с высоким уровнем отказов, таких как подстанции или предприятия тяжелой промышленности.
Стандарты:МЭК 60947-2 (аппаратура распределительная и управляющая низковольтная).
Строительство:Часто функциисменные расцепители(термо-магнитный или электронный), с возможностью регулировки тока и времени задержки.
Размер:Корпуса большего размера, обычно монтируются на основании или в распределительном устройстве.
MCCB предлагаютрегулируемые настройки защиты, что делает их идеальными для фидерных цепей, где координация с нижестоящими устройствами имеет решающее значение. Электронные расцепители могут обеспечивать расширенные функции, такие как защита от замыканий на землю, селективная блокировка зон и возможности связи.
| Особенность | МКБ | MCCB |
| Диапазон номинального тока | До 125А | от 10 А до 2500 А+ |
| Разрывная способность | ≤ 25 кА (типичное) | До 200кА |
| Расцепитель | Фиксированный (термо-магнитный) | Стационарный или сменный (термомагнитный или электронный) |
| Регулируемость | Никто | Да (ток, задержка по времени) |
| Приложение | Конечные ответвления, освещение, розетки | Питатели, основные панели, тяжелое оборудование |
| Монтаж | DIN-рейка | Стационарная или съемная база |
| Типичное количество полюсов | 1П, 2П, 3П, 4П | 3P, 4P (также 2P для меньших рамок) |
| Сертификация | МЭК 60898-1, МЭК 60947-2 | МЭК 60947-2 |
Решение между MCB и MCCB зависит от трех основных факторов:текущий спрос, уровень неисправности и необходимость регулировки.
Когда выбирать МКБ
Жилые и небольшие коммерческие здания:Цепи освещения, розетки, мелкая бытовая техника. Токи редко превышают 63 А, а уровни неисправностей низкие.
Подраспределительные щиты:Защита конечных цепей после автоматического выключателя или главного выключателя.
Панели DIN-рейки:Там, где мало места и требуется модульность.
Экономически чувствительные проекты:МКБ значительно дешевле, чем MCCB.
Когда выбирать MCCB
Промышленные предприятия:Двигатели, насосы, компрессоры, сварочные аппараты — оборудование с высокими пусковыми токами и повышенной отказоустойчивостью.
Главные распределительные щиты:В качестве основного входного защитного устройства здания или большого щита.
Питающие цепи:Распределение мощности по подпанелям, где важны координация и избирательность.
Места с высоким током повреждения:Рядом с трансформаторами или генераторами, где токи короткого замыкания превышают 10 кА.
Потребности в регулировке:Когда вам необходимо точно настроить параметры защиты для соответствия переменным нагрузкам или для достижения избирательной координации.
А. Разрывная способность (Icu/Icn)
Всегда следите за тем, чтобы отключающая способность выключателя превышала предполагаемый ток короткого замыкания в месте установки. Например, если уровень неисправности панели составляет 25 кА, стандартный автоматический выключатель с номиналом 10 кА выйдет из строя катастрофически. В таких случаях используйте автоматический выключатель или токоограничивающий автоматический выключатель с более высоким номиналом.
Б. Селективность (Дискриминация)
Когда выключатели соединены последовательно (например, автоматические выключатели, питающие автоматические выключатели), вы должны убедиться, что неисправность на выходе приводит к отключению только ближайшего выключателя. MCCB с регулируемыми временными задержками позволяют легко достичь такой «селективности», тогда как MCB работают мгновенно и могут не скоординироваться с вышестоящими устройствами без тщательного выбора.
C. Температурное снижение номинальных характеристик
Как MCB, так и MCCB зависят от температуры окружающей среды. Их термоэлементы откалиброваны на 30°C или 40°C. Если они установлены в жаркой среде, они могут отключиться раньше, чем ожидалось, или потребовать снижения номинальных характеристик. Обратитесь к данным производителя (например,КСАКИтехнические данные) для поправочных коэффициентов.D. Тип нагрузки Для высокоиндуктивных нагрузок (двигателей, трансформаторов) могут потребоваться автоматические выключатели типа C или D, чтобы избежать нежелательных отключений во время запуска. MCCB с электронными расцепителями можно запрограммировать для защиты двигателя с использованием определенных времятоковых характеристик.
МКБЭто недорогой одноразовый компонент. Если он выйдет из строя, вы замените его. Он не предназначен для ремонта.
MCCBэто значительная инвестиция. Он часто поставляется со сменными деталями (дугогасители, контакты, расцепители) и может обслуживаться десятилетиями. Электронные автоматические выключатели добавляют возможности мониторинга, которые сокращают время простоя и улучшают управление энергопотреблением.
Для небольшого офиса MCB идеальны. Для завода с критически важными производственными линиями дополнительные затраты на автоматические выключатели оправданы их надежностью и возможностью регулировки.
| Если ваша схема... | Выбирать |
| Есть ли в доме освещение или розетка | МКБ |
| Имеет ток < 63 А и уровень неисправности < 6 кА. | МКБ |
| Является ли фидер к субпанели в коммерческом здании | MCCB (или сильноточный автоматический выключатель, если <125 А) |
| Питает большой двигатель (30 кВт+) | MCCB |
| Требуются регулируемые настройки защиты. | MCCB |
| Является основным источником поставок для завода. | MCCB |
| Требуется связь с BMS. | MCCB с электронным расцепителем |
ВКСАКИ, мы производим как автоматические выключатели, так и автоматические выключатели в соответствии с самыми высокими международными стандартами (IEC 60898-1, IEC 60947-2). Наш ассортимент включает в себя:
Серия XUCKY МКБ: От 1P до 4P, 6A–63A, кривые B/C/D, отключающая способность 6 кА/10 кА — идеально подходят для оконечных цепей жилых и коммерческих помещений.
Серия XUCKY MCCB:От 16 до 1600 А, термомагнитные и электронные расцепители, отключающая способность до 100 кА, разработаны для промышленных и распределительных сетей.
Мы поможем вам выбрать правильный выключатель для вашего конкретного применения, гарантируя безопасность, надежность и экономическую эффективность. Свяжитесь с нами для получения технической поддержки или предложения.
