Компания XUCKY Electric уже более 25 лет является производителем и поставщиком наружных высоковольтных вакуумных выключателей серии ZW7-40.5 в Китае. Характеристики ее масляного трансформатора соответствуют стандартам IEC60076, GB1094, GB/T6451. Тем временем наш распределительный трансформатор завоевал отличную репутацию благодаря высокому качеству и хорошей цене в России, Южной Азии, Африке, на Ближнем Востоке и в Южной Америке. Осуществляем настройку и техническую поддержку. Не стесняйтесь обращаться к нам для получения конкурентоспособного предложения и технической поддержки онлайн!
Высоковольтный вакуумный выключатель для наружного применения ZW7-40.5 представляет собой трехфазное коммутационное оборудование для наружного применения переменного тока, 50 Гц, 40,5 кВ.
♦ Способ установки: установка фундамента;
♦ Приводной механизм: пружинный и электромагнитный приводной механизм;
♦ Материал полюса: силиконовая резина, керамика;
♦ Применение: наружная подстанция 33кВ, электростанция.
♦ Трансформатор тока: внутриквартирная установка, наружная установка.
♦ IEC62271-100 Высоковольтные распределительные устройства и устройства управления, часть 100: Автоматические выключатели переменного тока.
♦ GB1984 Высоковольтные автоматические выключатели переменного тока.
♦ GB/T11022 Общие спецификации для стандартов высоковольтных распределительных устройств и устройств управления.
♦ JB/T 3855 Высоковольтные вакуумные выключатели переменного тока
♦ DL/T402 Спецификация высоковольтных автоматических выключателей переменного тока.
♦ Температура окружающей среды: -40°C~+40°C;
♦ Высота: <1000 м;
♦ Максимальная скорость ветра — 10 км/ч, минимальная скорость ветра для номинального уровня (132/230 кВ) — 3,2 км/ч;
♦ Интенсивность землетрясения: уровень <8;
♦ Минимальный номинальный путь утечки: 31 мм/кВ;
♦ Степень загрязнения воздуха: IV класс.
|
Нет |
Элемент |
Единица |
Ценить |
|
|
1 |
Номинальное напряжение |
кВ |
40.5 |
|
|
e |
Номинальный уровень изоляции |
Частота сети 1 мин. Сухое испытание (разрыв, межфазное соединение, заземление) Влажное испытание (заземление, внешняя изоляция) |
кВ |
95 85 |
|
Выдерживаемое напряжение грозового импульса (пиковое) |
185 |
|||
|
3 |
Номинальный ток |
A |
1250, 1600, 2000, 2500 |
|
|
4 |
Номинальный ток отключения при коротком замыкании |
кА |
20, 25, 31,5 |
|
|
Нет |
Элемент |
Единица |
Ценить |
|
5 |
Номинальный ток включения короткого замыкания (пиковый) |
кА |
50, 63, 80 |
|
6 |
Номинальный пиковый выдерживаемый ток |
кА |
50, 63, 80 |
|
7 |
Номинальный кратковременно выдерживаемый ток |
кА |
20, 25, 31,5 |
|
8 |
Номинальная последовательность операций |
|
О-0,3С-СО-180С-СО |
|
9 |
Номинальный ток отключения при коротком замыкании, число отключения |
раз |
20 |
|
10 |
Номинальная продолжительность короткого замыкания |
s |
4 |
|
11 |
Время перерыва |
s |
≤0,09 |
|
12 |
Механическая жизнь |
раз |
10000 |
|
13 |
Недавно изготовленная вакуумная камера |
P.S. |
≤1,33×10-3 |
|
Вакуумный прерыватель при 20-летнем сроке хранения |
<6,6×10-2 |
||
|
14 |
Вес нетто автоматического выключателя |
кг |
800 |
|
15 |
Зазор между открытыми контактами |
мм |
22±2 |
|
16 |
Контактное путешествие |
мм |
4±1 |
|
17 |
Средняя скорость открытия |
РС |
1,4-1,7 |
|
18 |
Средняя скорость закрытия |
РС |
0,4-0,7 |
|
19 |
Время задержки закрытия контакта |
РС |
≤3 |
|
20 |
Межфазный синхронизм открытия и закрытия |
РС |
≤2 |
|
21 |
Время закрытия |
РС |
50≤t≤200 |
|
22 |
Время открытия |
РС |
30≤t≤60 |
|
23 |
Сопротивление каждой фазы главной цепи постоянного тока (не включая внутреннее сопротивление трансформатора тока) |
мОм |
≤100 |
|
24 |
Суммарная толщина динамического и фиксированного контакта, разрешенная к ношению |
мм |
3 |
|
25 |
Номинальное контактное давление |
N |
2500±200 |

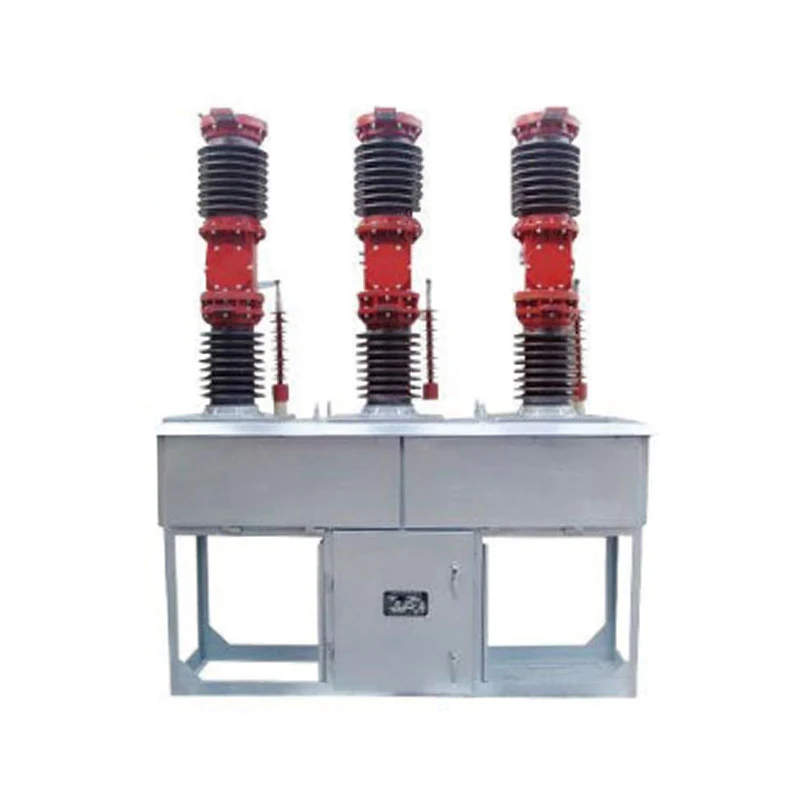

♦ Тип бокового механизма

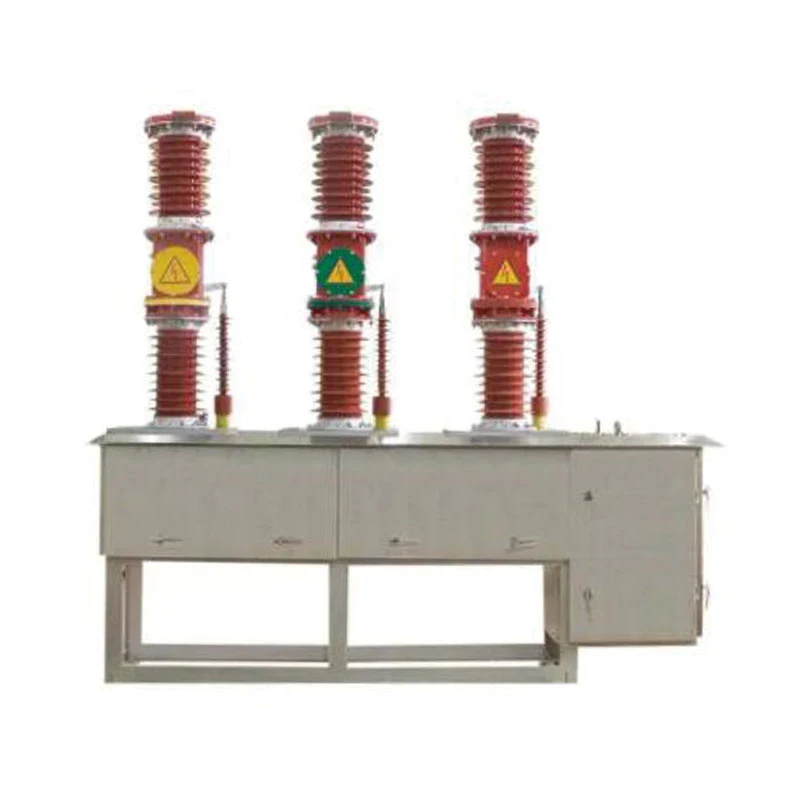

♦ Тип среднего механизма
