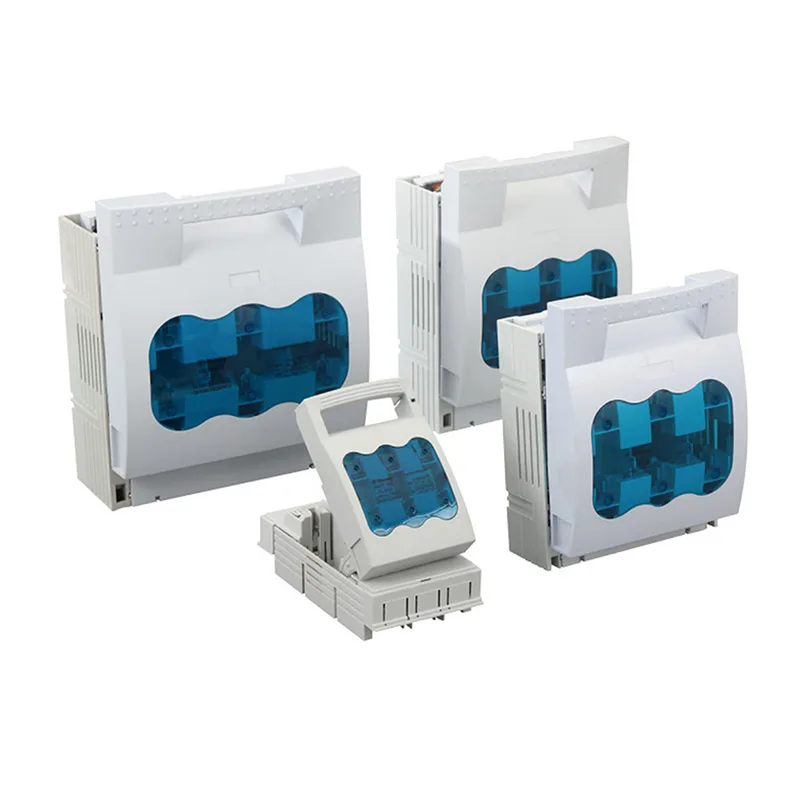

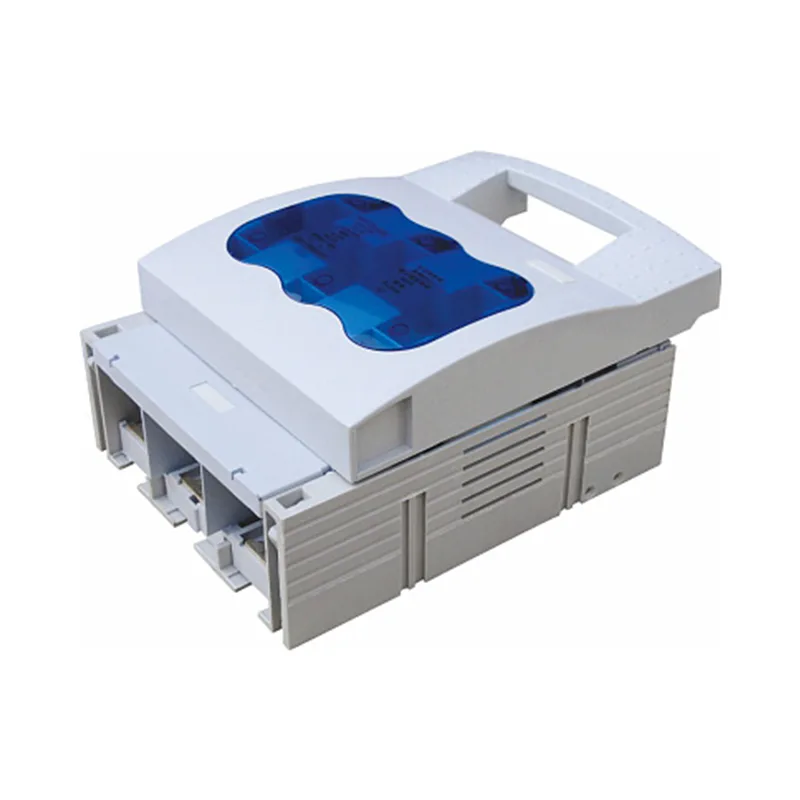

Разъединитель с предохранителем HR17B

Выключатель-разъединитель с предохранителем XUCKY HR17B может работать под нагрузкой. Это применимо к номинальному току 40–630 А. Есть 2 группы, 3 группы и 4 группы. Его можно смонтировать на шине и установить на неподвижную пластину. Он также обеспечивает входную и выходную структуру верхнего и нижнего концов, введение острия и устройство гашения дуги; Закрытое отверстие обнаружения находится на крышке переключателя, сигнальный переключатель и переключатель обнаружения встроены. Он может быть оснащен устройством контроля предохранителей и использоваться в качестве рубильника.

Отправить запрос

Описание продукта

Область применения

Высококачественный разъединитель с предохранителем XUCKY HR17B может работать под нагрузкой. Это применимо к номинальному току 40–630 А. Есть 2 группы, 3 группы и 4 группы. Его можно смонтировать на шине и установить на неподвижную пластину. Разъединитель-разъединитель с предохранителем HR17B также обеспечивает входную и выходную структуру верхнего и нижнего концов, введение ножевой кромки и устройство гашения дуги; Закрытое отверстие обнаружения находится на крышке переключателя, сигнальный переключатель и переключатель обнаружения встроены. Он может быть оснащен устройством контроля предохранителей и использоваться в качестве рубильника.

Разъединитель с предохранителем красив, оригинален и лаконичен и соответствует стандартам IEC60947-3 и GB14048.3.

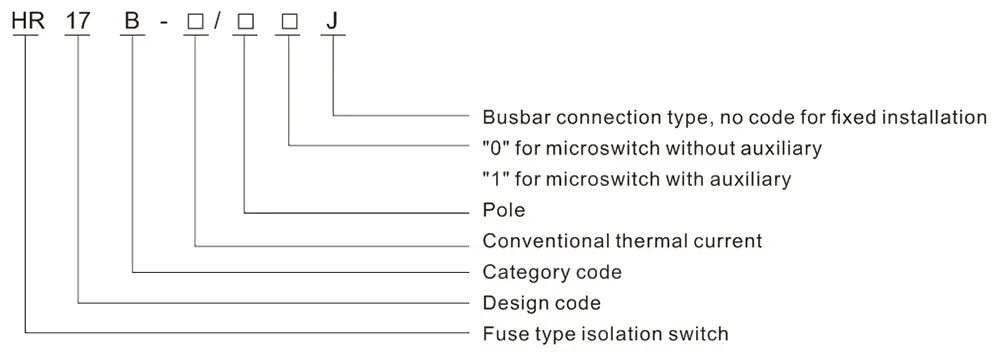

Модель и значение

Основные технические параметры

Модель разъединителя с предохранителем		ХР17Б-40	ХР17Б-63	ХР17Б-160	ХР17Б-250	ХР17Б-400	HR17B-630
Номинальное напряжение изоляции Ui		690В	690В	800В	800В	800В	800В
Номинальное рабочее напряжение Ue		400 переменного тока, 660 В
Номинальный рабочий ток Ie	400В переменного тока-23Б	40А	63А	160А	250А	400А	630А
Номинальный рабочий ток Ie	660В переменного тока-22Б	32А	50А	100А	200А	315А	425А
Номинальная кратковременно включающая способность Icm		10Ie
Номинальный ограниченный ток короткого замыкания Inc.		50 кА
Предохранительная ссылка		РТ14-40	РТ14-63	НТ00-160	НТ1-250	НТ2-400	НТ3-630

Габаритные и установочные размеры

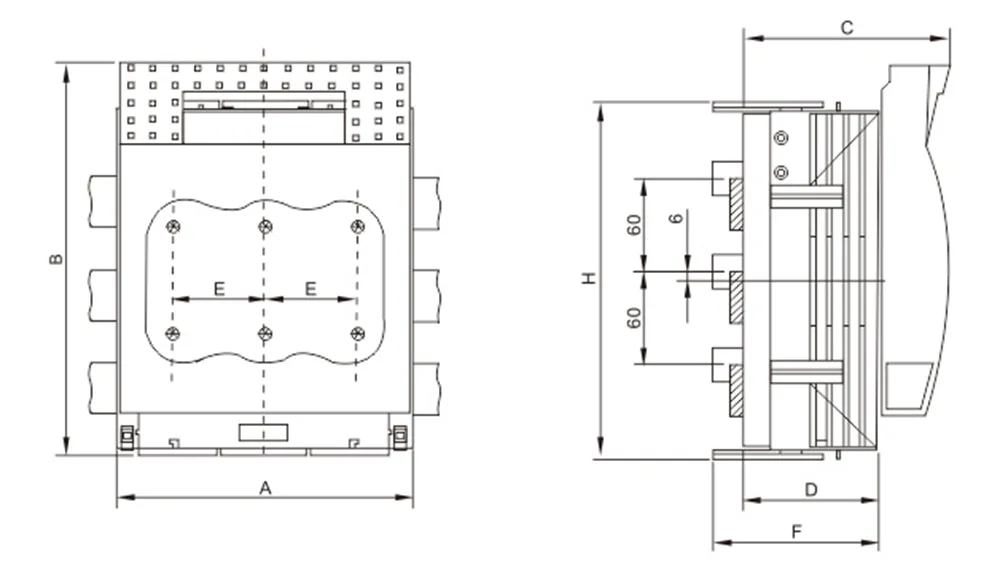

Габаритные и установочные размеры подвесного типа HR17B-160~630A

Модель	A	B	C	D	E	F	H
HR17B-160/30J	106	200	97	60	33	87	200
ХР17Б-250/30Дж	185	247	128	88	57	110	220
HR17B-400/30J	210	290	145	97	65	125	268
HR17B-630/30J	256	300	160	112	81	139	285

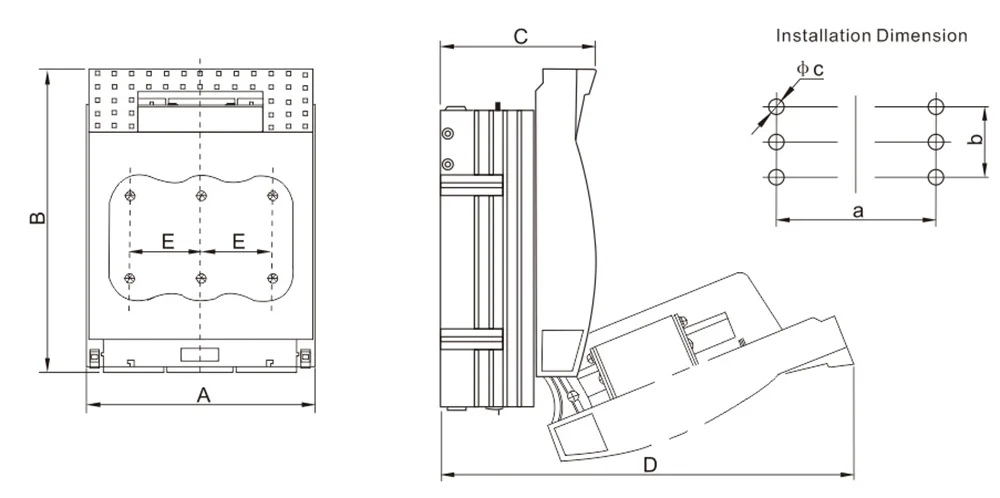

Габаритные и установочные размеры HR17B-40~630A фиксированного исполнения

Модель		Габаритные размеры (мм)					Установочный размер (мм)
Модель		A	B	C	D	E	a	b	Φc
ХР17Б-40	2П	55	116	76	150	21	25	/	F6
ХР17Б-40	3П	76	116	76	150	21	42	/	F6
ХР17Б-63	2П	74	116	76	150	31	35	/	F6
ХР17Б-63	3П	105	116	76	150	31	62	/	F6
ХР17Б-160	2П	75	200	83	205	33	43	25	Φ7
	3П	106	200	83	205	33	66	25	Φ7
	4П	138	200	83	205	33	100	25	Φ7
ХР17Б-250	2П	128	247	110	295	57	72	50	F11
	3П	185	247	110	295	57	114	50	F11
	4П	242	247	110	295	57	172	50	F11
ХР17Б-400	2П	145	290	125	340	65	80	50	F11
	3П	210	290	125	340	65	130	50	F11
	4П	276	290	125	340	65	195	50	F11
HR17B-630	2П	175	300	145	360	81	90	50	F11
	3П	256	300	145	360	81	162	50	F11
	4П	340	300	145	360	81	243	50	F11
