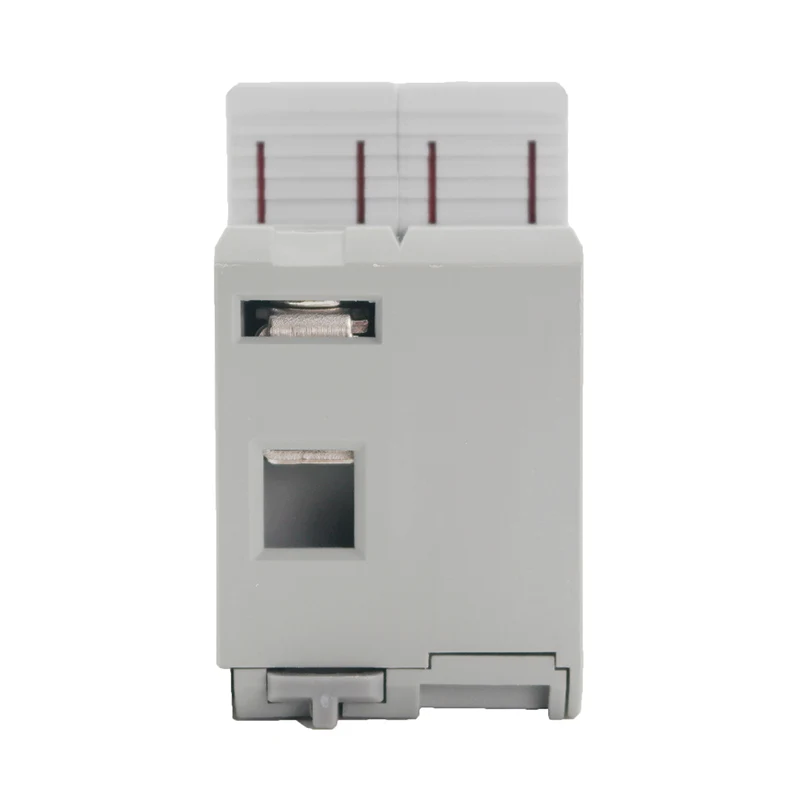

Устройство защиты от перенапряжения PV SPD

Устройство защиты от перенапряжения XUCKY PV SPD соответствует стандарту низкого напряжения IEC EN 50539-11 и используется для защиты системы постоянного тока и другого оборудования от перенапряжения и мгновенного повреждения из-за перенапряжения. Когда система постоянного тока испытывает скачок перенапряжения из-за удара молнии или по другим причинам, устройство защиты немедленно срабатывает в течение наносекунды, вызывая перенапряжение на землю, тем самым защищая электрооборудование в точечной сети. Устройство защиты от перенапряжения постоянного тока представляет собой вставную конструкцию, которую можно быстро заменить в случае выхода из строя модуля; При выходе из строя модуля молниезащиты цвет окна индикатора меняется с зеленого на красный, и сигнал тревоги подается на устройство удаленной сигнализации, подключенное к клемме удаленного сигнала изделия.

Отправить запрос

Описание продукта

Устройства защиты от перенапряжения PV SPD широко используются в фотоэлектрических сумматорах, силовых инверторах, распределительных шкафах постоянного тока и т. д. Они обладают такими преимуществами, как высокий ток разряда, быстрое время отклика и низкое остаточное напряжение. Максимальное фотоэлектрическое напряжение достигает UC≤1200 В постоянного тока.

ФУНКЦИИ

1. Типы напряжения: 500 В постоянного тока, 690 В, 800 В, 1000 В, 1200 В;

2. 8/20 мкс, защита Т2;

3. Высокая разрядная емкость, быстрый отклик, возможность подключения;

4. Двойные терморазъединители, обеспечивающие более надежную защиту;

5. Визуальное окно: зеленый означает нормальное состояние, красный означает дефект (необходимо заменить новый модуль);

6. Удаленный терминал опционально.

ЭЛЕКТРОТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Модель	PV DCSPD
Стандартный	МЭК EN50539-11
Степень защиты	Т2, Класс II
Максимальное непрерывное рабочее напряжение Uc	500В 690В 800В 1000В 1200В
Номинальный ток разряда в 8/20 мкс	20КА
Максимальный ток разряда в 8/20 мкс	40КА
Импульсный ток молнии 10/350 мкс	12,5КА
Повышение уровня защиты по напряжению	≤4кВ

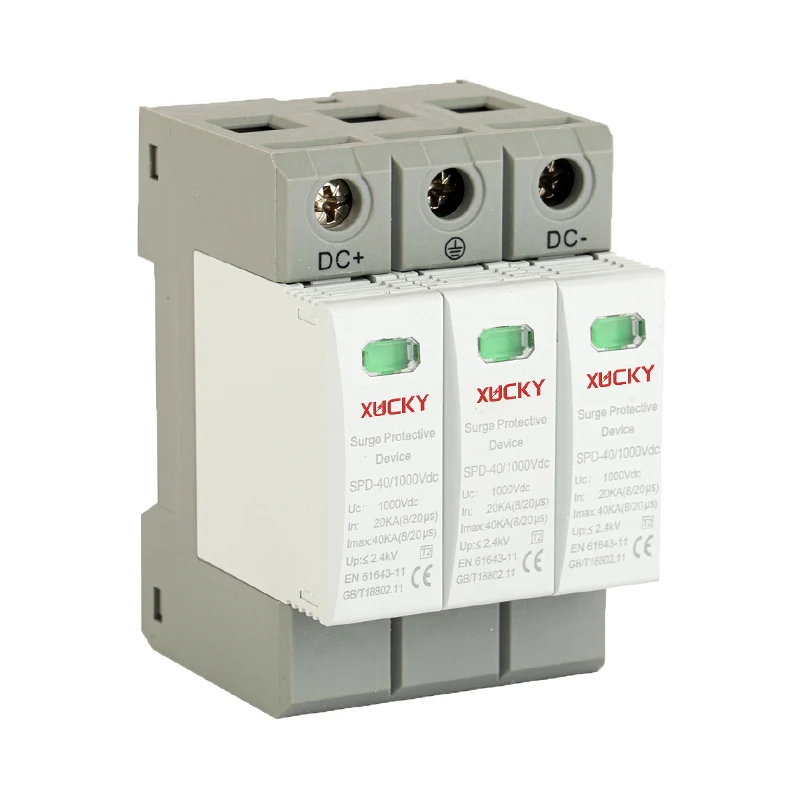

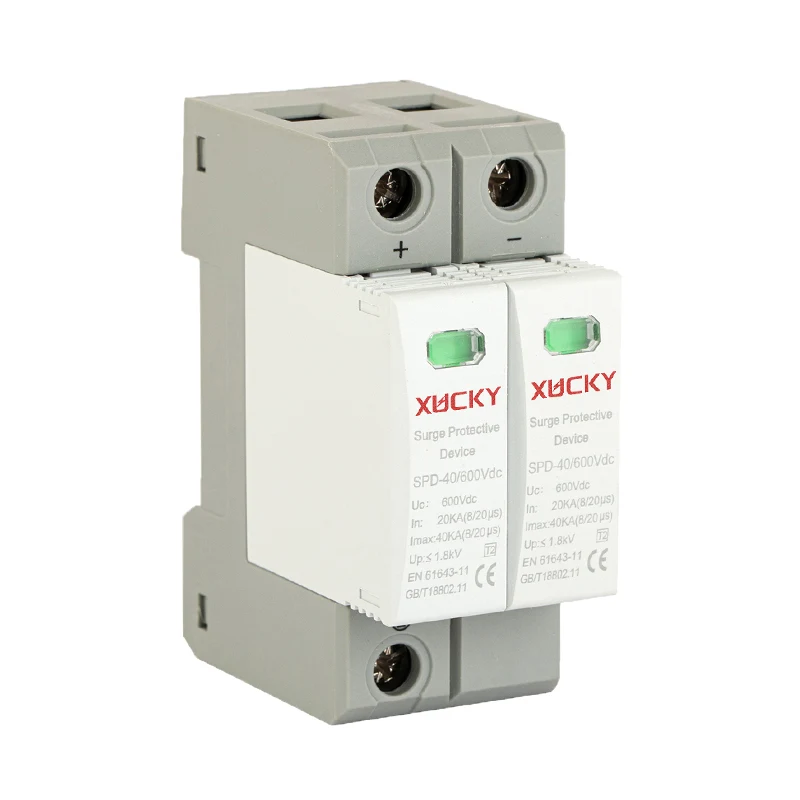

Количество полюсов	2П/3П
Время отклика Ta	≤25 нс
Соединительный кабель	≥4 мм², провод заземления ≥6 мм²

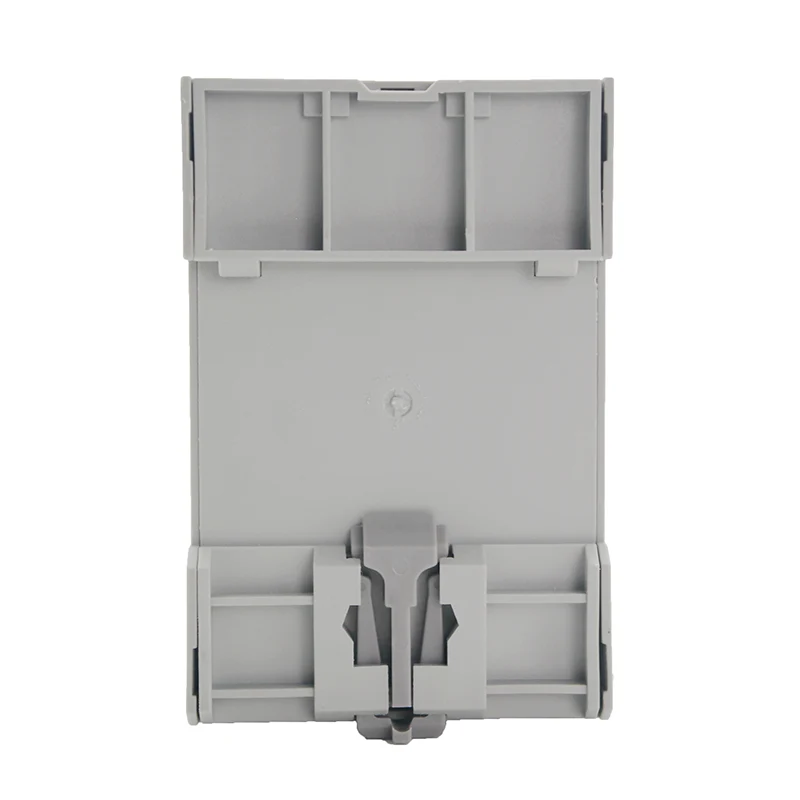

Способ установки	DIN-рейка 35 мм
Соответствующий предохранитель или автоматический выключатель	≥32А
Диапазон рабочих температур	-40°С ~ +80°С
Цвет корпуса Модуль/основание	Серый/Белый
Сертификат	CE, ISO9001-2015

СХЕМА ПОДКЛЮЧЕНИЯ

ОСНОВНАЯ СТРУКТУРА И ПРИНЦИП РАБОТЫ

В фотоэлектрической системе производства электроэнергии защитные устройства подключаются между положительным и отрицательным полюсами линии и землей. В нормальных условиях защитное устройство находится в состоянии высокого сопротивления. Когда в электросети возникает импульсное перенапряжение из-за удара молнии или по другим причинам, защитное устройство немедленно срабатывает за наносекунды, вводя импульсное перенапряжение в землю, тем самым защищая электрооборудование в электросети. Когда импульсное напряжение пройдет через защитное устройство и исчезнет, защитное устройство вернется в состояние высокого сопротивления. Это не повлияет на нормальную работу электросети. Электрическая принципиальная схема сетевого фильтра показана на следующем рисунке.

ЧИП

Максимальное непрерывное рабочее напряжение Uc	Размер чипа сопротивления
500 В постоянного тока	34ММ34ММ4,6ММ
690 В постоянного тока	34ММ34ММ6.0ММ
800 В постоянного тока	34ММ34ММ6,5ММ
1000 В постоянного тока	34ММ34ММ7,35ММ
1200 В постоянного тока	34ММ34ММ7,5ММ

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

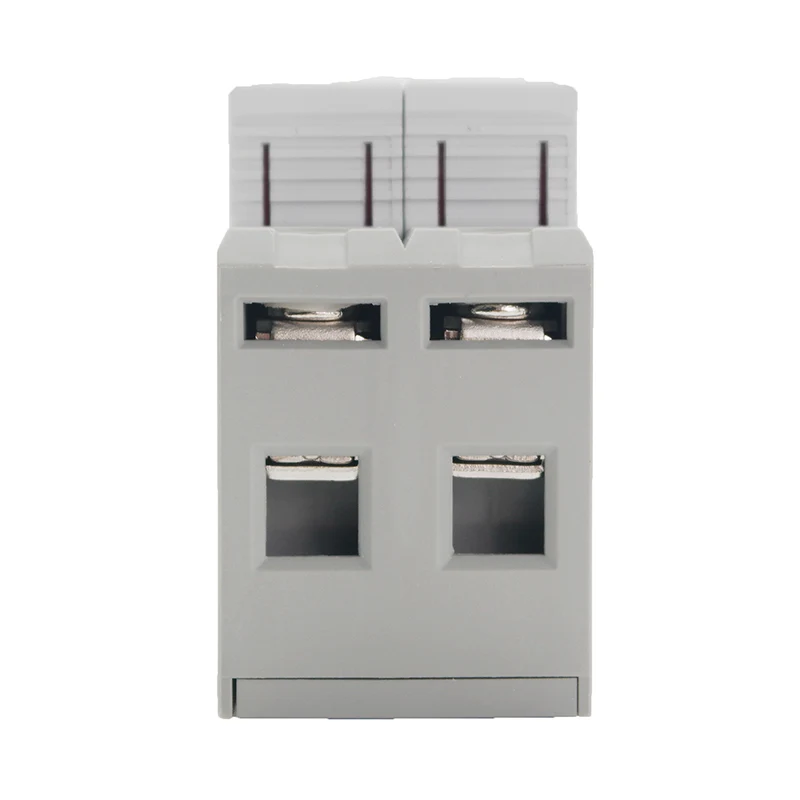

2П

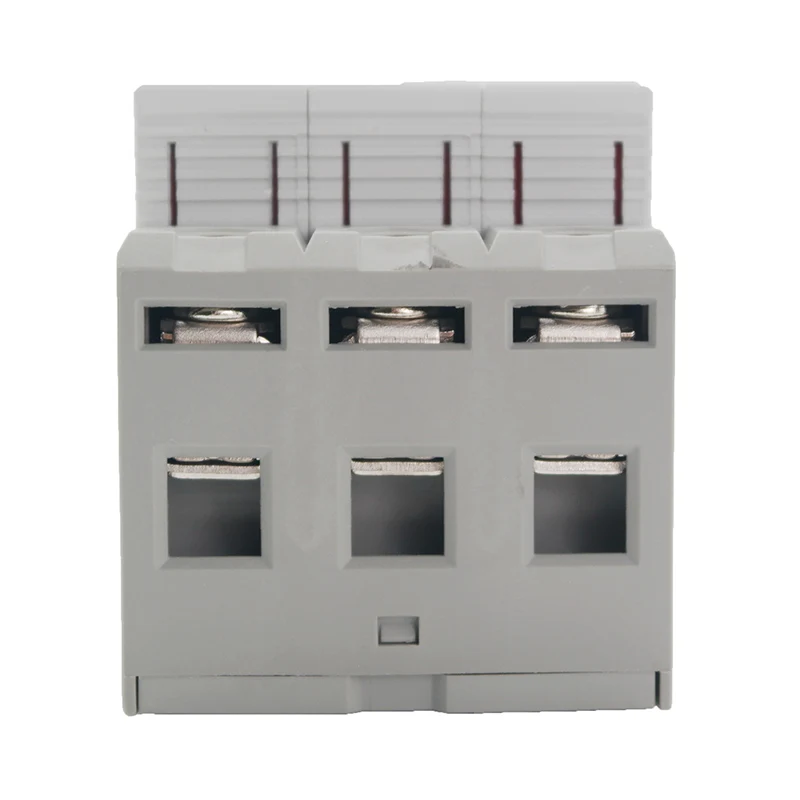

3П

ПРИЛОЖЕНИЕ

●Солнечные инверторы: для защиты чувствительной электроники инверторов от импульсных токов и напряжений.

●Солнечные панели: встроены в распределительные коробки солнечных панелей для защиты отдельных панелей от скачков напряжения.

● Коробки сумматора постоянного тока: В централизованных солнечных системах УЗИП используются для защиты объединенного выхода постоянного тока от нескольких цепочек солнечных панелей.

●Системы хранения аккумуляторов: для защиты аккумуляторов и связанной с ними электроники от перенапряжения.

●Сетевые и автономные солнечные системы: обеспечение безопасности и стабильности как подключенных к сети, так и автономных солнечных энергетических установок.

●Контроллеры заряда: в системах с питанием от солнечной энергии с контроллерами заряда для защиты от скачков напряжения, которые могут повредить контроллер или подключенную нагрузку.
