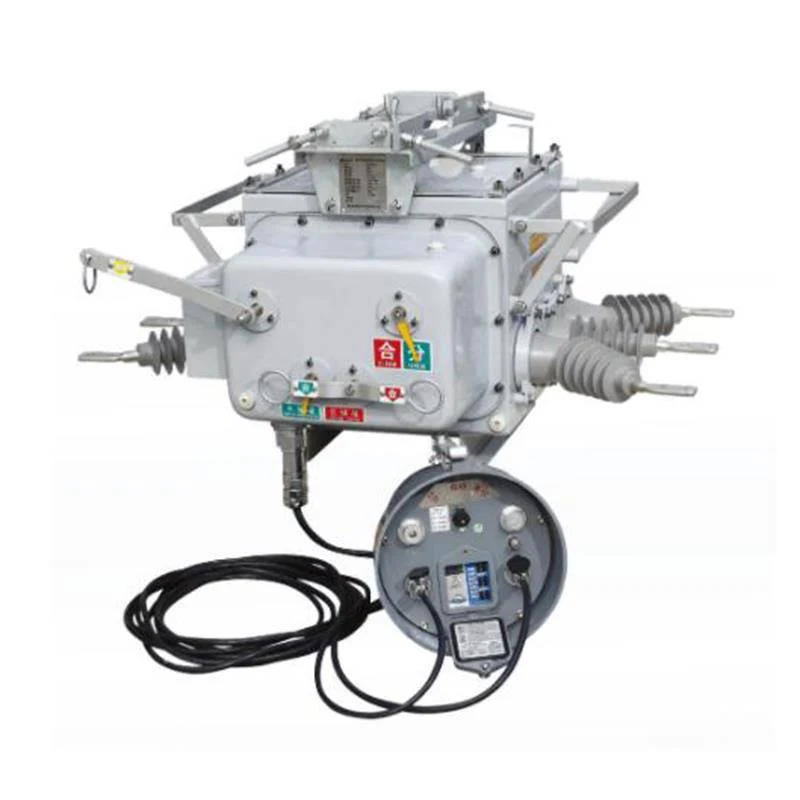

ZW20-12 Серия наружных вакуумных выключателей высокого напряжения

Высоковольтный вакуумный выключатель для наружного применения серии ZW20-12 представляет собой трехфазное коммутационное оборудование для наружного применения переменного тока, 50 Гц, 12 кВ.
♦ Способ установки: на опоре;
♦ Тип опоры: встроенная опора;
♦ Применение: наружная подстанция 12кВ, электростанция.
♦ Тип управления: ручной, электрический, дистанционный.

Отправить запрос

Описание продукта

Компания XUCKY Electric уже более 25 лет является производителем и поставщиком наружных высоковольтных вакуумных выключателей серии ZW20-12 в Китае. Характеристики ее масляного трансформатора соответствуют стандартам IEC60076, GB1094, GB/T6451. Тем временем наш распределительный трансформатор завоевал отличную репутацию благодаря высокому качеству и хорошей цене в России, Южной Азии, Африке, на Ближнем Востоке и в Южной Америке. Осуществляем настройку и техническую поддержку. Не стесняйтесь обращаться к нам для получения конкурентоспособного предложения и технической поддержки онлайн!

♦ Способ установки: на опоре;

♦ Тип опоры: встроенная опора;

♦ Применение: наружная подстанция 12кВ, электростанция.

♦ Тип управления: ручной, электрический, дистанционный.

Условия окружающей среды

♦ Высота: <2000 м;

♦ Температура воздуха: -40°С 〜+40°С; суточное изменение температуры <25°С;

♦ Скорость ветра < 35 м/с;

♦ Грязный уровень: IV;

♦ Места установки: отсутствие опасности возгорания, взрыва, сильной химической коррозии или серьезной вибрации;

♦ Интенсивность землетрясения: уровень <8.

Основные технические параметры

НЕТ	Элемент		Единица	Ценить
1	Номинальное напряжение		кВ	12
2	Выдерживаемое напряжение промышленной частоты (1 мин)	(сухая) межфазная граница, земля/разлом；	кВ	42/48
2	Выдерживаемое напряжение промышленной частоты (1 мин)	(мокрая) межфазная земля	кВ	34
3	Выдерживаемое напряжение грозового импульса (межфазное, заземление/разрыв)		кВ	75/85
4	Номинальный ток		A	630,1250
5	Номинальная частота		Гц	50
6	Номинальный ток отключения при коротком замыкании		кА	20, 25
7	Номинальное пиковое значение выдерживаемого тока (пик)		кА	50, 63
8	Номинальный кратковременно выдерживаемый ток		кА	20, 25
9	Номинальный ток включения короткого замыкания		кА	50, 63
10	Номинальная продолжительность короткого замыкания		S	4
11	Номинальная последовательность операций		Время	О-0,3S-CO-1 80S-CO
12	Номинальный ток отключения при коротком замыкании, число отключения		Время	30
13	Механическая жизнь		Время	10000
14	Номинальное рабочее напряжение (можно настроить)		V	220
15	Время работы		РС	≤80
16	Время закрытия		РС	≤120
17	Полностью разрыв времени		РС	≤100
18	Номинальный ток отключения зарядки кабеля		A	50
19	Оценка			Е2~С2~М2(10000)
20	Номинальный ток отключения при коротком замыкании, число отключения		Время	30
