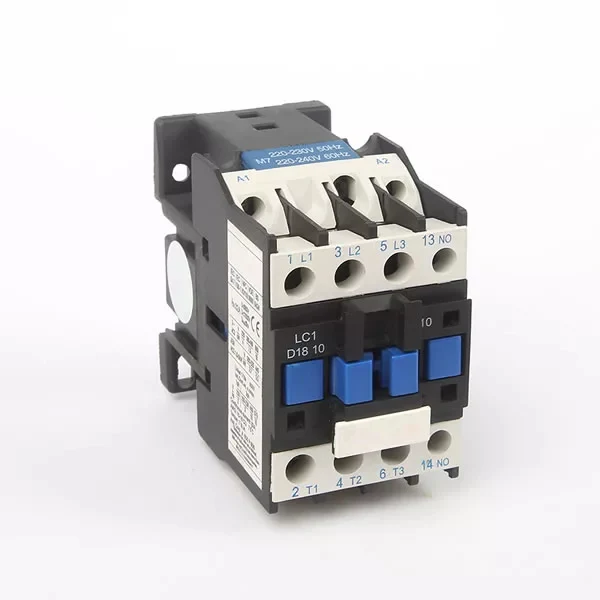

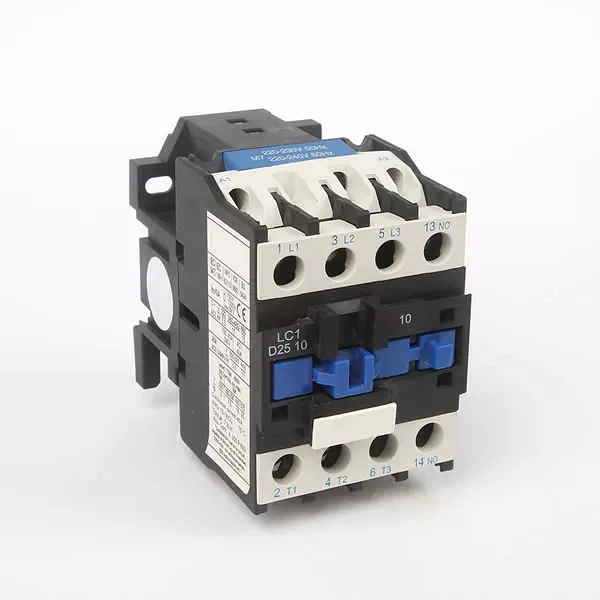

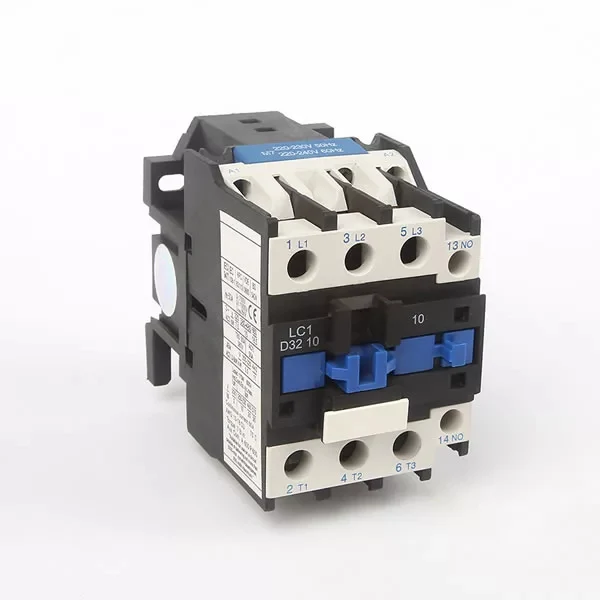

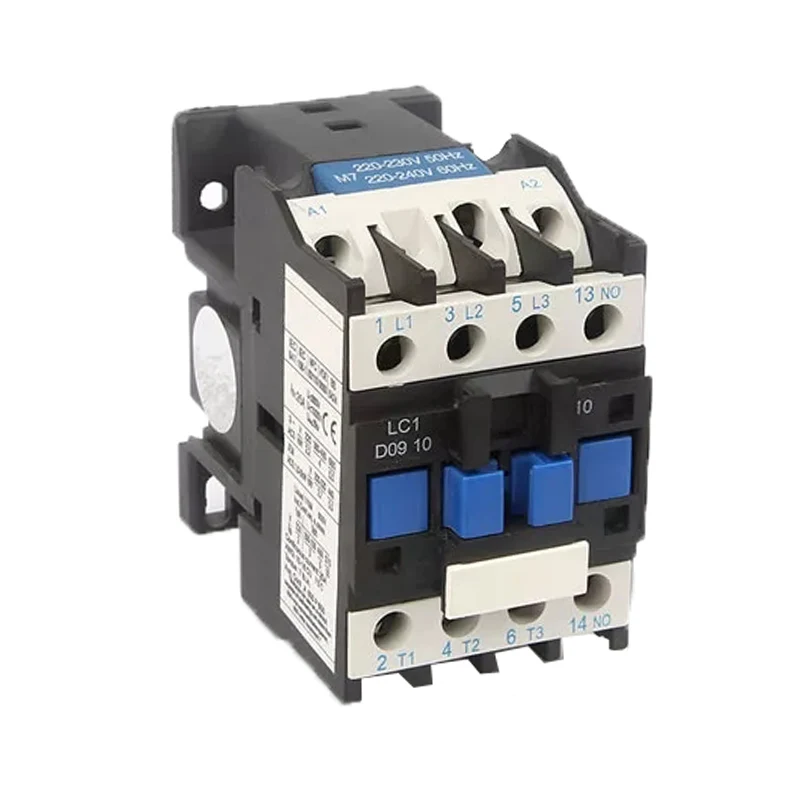

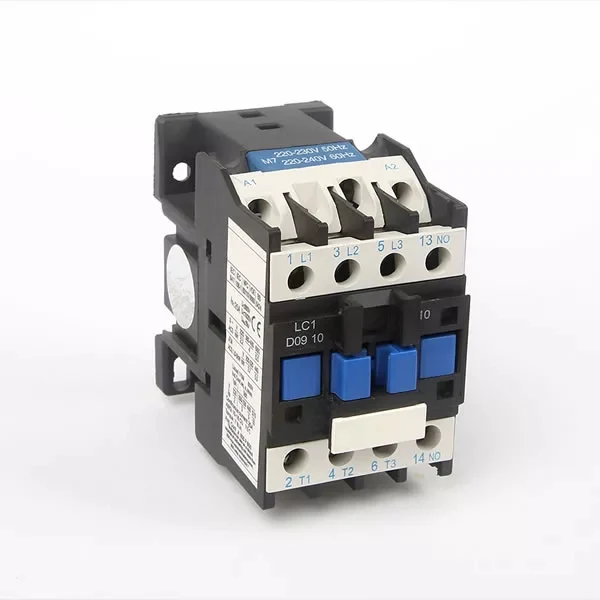

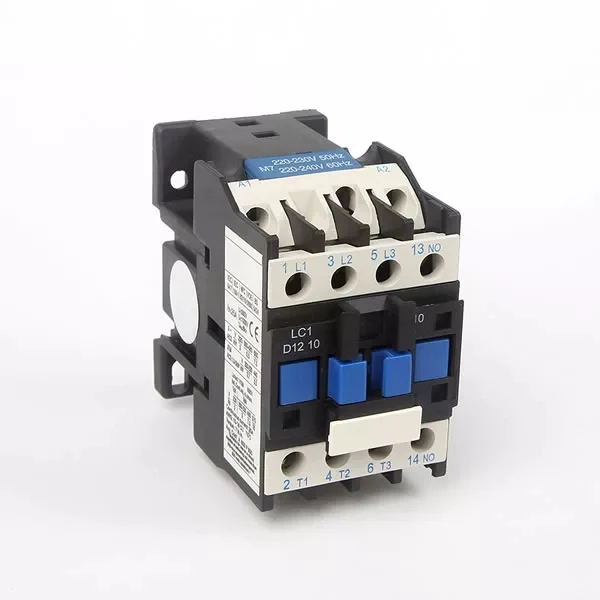

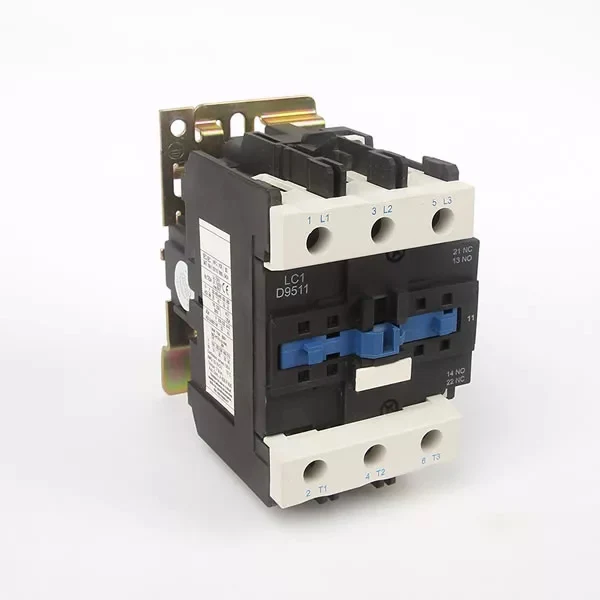

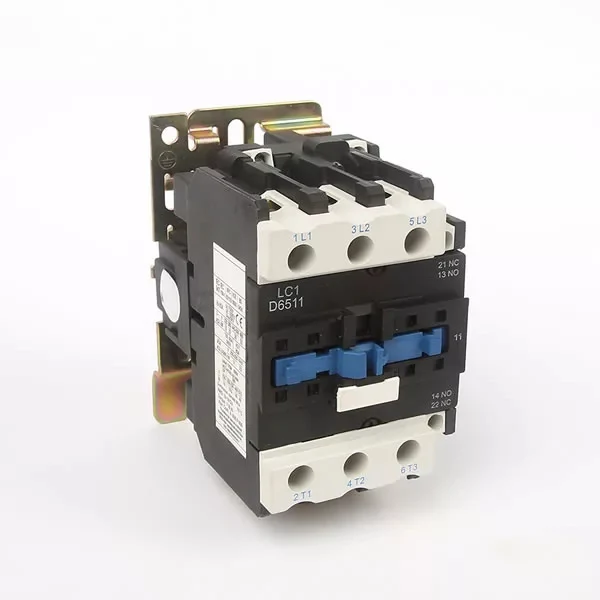

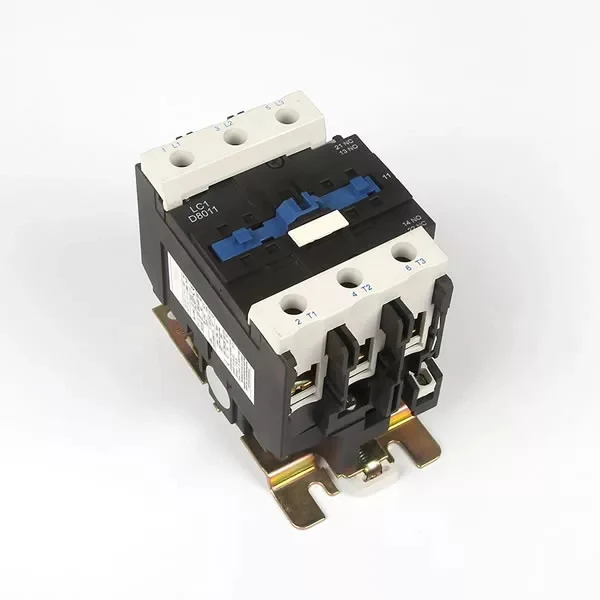

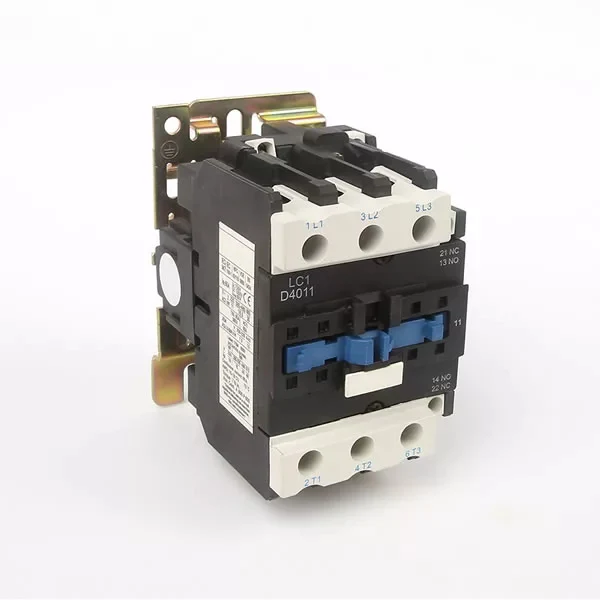

Контактор CJX2

Область применения

Контактор CJX2 (LC1) (контактор переменного/постоянного тока, в дальнейшем именуемый «контактор»), в основном используется для цепей переменного тока частотой 50 Гц (или 60 Гц), напряжением до 660 В, номинальным рабочим током до 95 А в категории использования AC-3. , 400 В (380 В), для цепи дистанционного включения и выключения, частого запуска и управления двигателем переменного тока, а также в сочетании с соответствующим тепловым реле для формирования электромагнитного пускателя для защиты цепи от возможной перегрузки.

Контактор CJX2 (LC1) (контактор переменного/постоянного тока) соответствует стандартам IEC60947-4-1, GB14048.4.

Модель и значение

Некоторые распространенные модели: CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2510 CJX2-3201 CJX2-3210 CJX2-4011 CJX2-5011 CJX2-6511 X2-8011 CJX2-9511

Нормальные условия эксплуатации и условия установки

1. Температура окружающего воздуха: -5℃~+40℃, среднее значение не превышает +35℃ в течение 24 часов.

2. Высота над уровнем моря: не более 2000м.

3. Атмосферные условия: максимальная температура +40℃, относительная влажность не более 50%; при более низких температурах может допускаться более высокая относительная влажность, например, от +20℃ до 90%, следует принять специальные меры для предотвращения образования конденсата, время от времени возникающего из-за изменений температуры.

4. Уровень загрязнения: 3.

5. Категория установки: Ⅲ.

6. Условия установки: Наклон установочной поверхности и вертикальной плоскости не более ±5°.

7. Ударная вибрация: изделие следует устанавливать и использовать в месте, где отсутствуют значительные тряски, удары и вибрация.

8. Способ установки: за исключением установки с помощью винтов, но также возможна установка на стандартную направляющую для карт 35 мм. Режим работы от переменного тока 40-95 можно установить на рейку для карт шириной 35 или 75 мм.

Основные параметры и технические характеристики

1. Контактор переменного тока JCX2 основных параметров и показателей технических характеристик (см. таблицу 1).

2. Кривая электрического срока службы

3. Номинальное напряжение питания катушки Us и код (см. таблицу 2).

Конструктивные особенности

1. Контактор защитного типа, конструкция прямого действия, контакт с двойной точкой разрыва, небольшой размер, легкий вес, низкое энергопотребление, длительный срок службы, безопасность и надежность;

2. Контактор переменного/постоянного тока может состоять из механического реверсивного магнитного пускателя с блокировкой, декомпрессионного стартера звезда-треугольник, а также может состоять из различных производных продуктов со вспомогательной контактной группой, головкой задержки воздуха и т. Д. По желанию пользователей.

3. Для добавления вспомогательной контактной группы, головки задержки воздуха (диапазон задержки показан в Таблице 4), тепловых реле и других аксессуаров можно использовать установку строительных блоков (см. Таблицу 3).

4. Ограничитель перенапряжений серии SR2 со значительной функцией подавления перенапряжений, используемый с контактами серии CJX2, может эффективно защитить контактор и продлить срок службы. И можно избежать помех от импульсного перенапряжения в ПК и других связанных электронных системах управления.

SR2-A для контактора переменного/постоянного тока серии CJX2 09–32 А, конкретные характеристики:

SR2-A 24–48 В переменного тока, постоянного тока

SR2-A 100–250 В переменного тока, постоянного тока

SR2-A 380–440 В переменного тока, постоянного тока

5. Контактор переменного/постоянного тока имеет небольшой размер, легкий вес, низкое энергопотребление, длительный срок службы, безопасность и надежность и т. д.

6. Корпус контактора переменного/постоянного тока имеет пару нормально разомкнутых или нормально замкнутых вспомогательных контактов на ток 32 А и ниже, пару нормально разомкнутых и нормально замкнутых вспомогательных контактов на ток 40 А и выше. Кроме того, можно добавить вспомогательную контактную группу F4 (две или четыре группы) или головку задержки воздуха сверху, добавить NCF1-11C с обеих сторон, их комбинации (см. Таблицу 4 и Таблицу 5).

7. За исключением винтовой установки, контактор также может использовать стандартную вогнутую рейку шириной 35 мм (CJX2-09 ~ 95) и 75 мм (CJX2-40 ~ 95).

Модель	Диапазон задержки	Количество контактов задержки	Диаграмма	Таблица 4
F5-T0	0,1–3 с	НО+НЗ
F5-T2	0,1–30 с
F5-T4	10–180 с
F5-D0	0,1–3 с
F5-D2	0,1–30 с
F5-D4	10–180 с

Модель дополнительной контактной группы	Количество контактов		Диаграмма
	Количество контактов нормально открытый (НЕТ)	Количество контактов нормально закрытый (НЗ)
Ф4-20	2	0
Ф4-11	1	1
Ф4-02	0	2
Ф4-40	4	0
Ф4-31	3	1
Ф4-22	2	2
Ф4-12	1	3
Ф4-04	0	4
НЦФ1-11С	1	1

Установка и обслуживание

1. Перед установкой проверьте соответствующие технические данные.

2. Установка должна быть установлена ​​в соответствии с предписанными условиями, в соответствии с визуальными привычками людей.

3. Контактор переменного/постоянного тока с металлической монтажной пластиной должен быть правильно заземлен.

4. Винты клемм должны быть затянуты, после проверки правильности проводки, в случае заряженного главного контакта, сначала несколько раз включается и выключается катушка, после того как испытательное воздействие будет надежным, его можно вставлять. в использование.

5. Если при использовании слышен ненормальный шум, это может быть грязь на поверхности основного полюса, протрите поверхность.

6. При использовании следует регулярно проверять компоненты изделия, не требующие подвижных частей, застревания, крепления без ослабления, при повреждении каких-либо деталей следует заменить.

Используйте метод подключения

1. Трехфазный контактор обычно имеет восемь точек: три входа, три выхода и две точки управления. Выход и ввод соответствуют друг другу, это легко увидеть. Если вы хотите добавить самоблокировку, то вам необходимо подключить линию от клеммы выхода к контрольной точке.

2. Прежде всего, следует знать принцип работы контактора переменного/постоянного тока. Он добавляет к катушке внешний источник питания для создания электромагнитных полей. Включение и втягивание, точки контакта отключаются после выключения питания. Зная принцип, вам следует выяснить контакты источника питания дополнительных источников питания, то есть два контакта катушки, обычно в нижней части контактора и с каждой стороны. Остальные входы и выходы обычно находятся вверху, посмотрите, чтобы знать. Также обратите внимание, какое напряжение у дополнительных блоков питания (220В или 380В), которые обычно указаны на маркировке. Также обратите внимание, что точка контакта обычно закрыта или нормально открыта. Если есть самоблокирующееся управление, просто приведите стропы по оригинальному принципу.

Когда катушка находится под напряжением, статический сердечник создает электромагнитную силу, притягивающую движущийся сердечник, поскольку система контактов связана с подвижным сердечником, поэтому подвижный сердечник приводит в действие три подвижных контакта, работающих одновременно, замыкание контактов, которое соединяет источник питания. При отключении питания катушки всасывание исчезает, подвижная часть сердечника отделяется под действием силы реакции пружины, так что главный контакт размыкается, отключая питание.

Габаритные и установочные размеры

Габаритные размеры изделия и установочные размеры (см. Рисунок 1, Рисунок 2 и Таблицу 6).

Размер: мм
