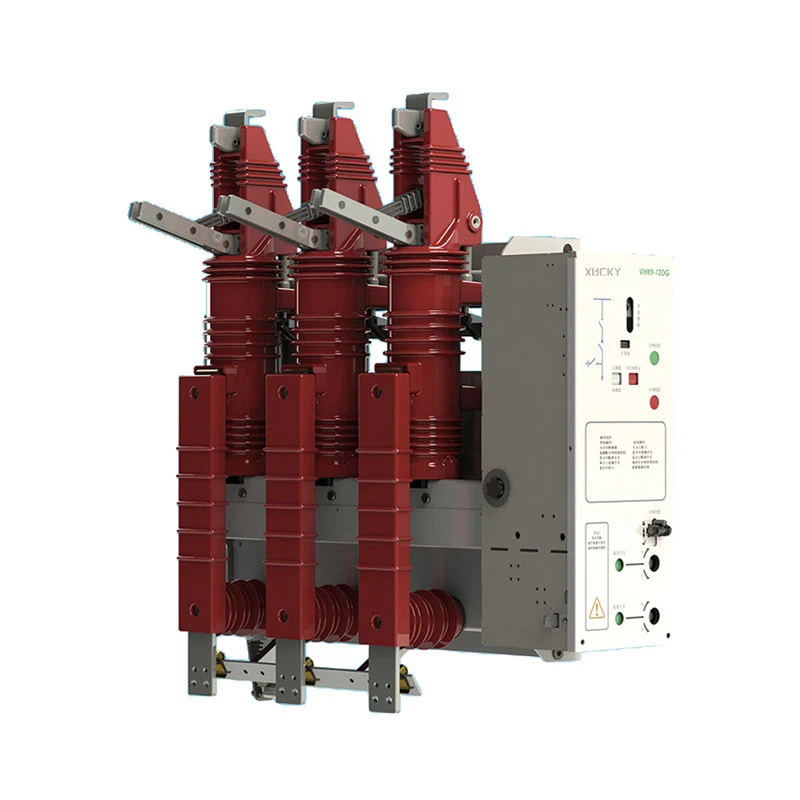

VHK9-12 Встроенный комбинированный вакуумный выключатель

Интегрированный комбинированный вакуумный выключатель VHK9-12 представляет собой выключатель, разработанный для технической интерпретации требований энергопользователей к надежности, безопасности и компактности электрооборудования. Он подходит для систем распределения электроэнергии 12 кВ/7,2 кВ в общественных зданиях, коммерческих жилых зданиях, промышленных и горнодобывающих отраслях и т. д., а также подходит для комплектов механического оборудования, приводимого в движение высоковольтными двигателями, требующими высокой компактности.

Условия окружающей среды

● Высота: ≤2000 м;

● Температура окружающей среды: +40℃;

● Относительная влажность: среднесуточное значение ≤95%, среднемесячное значение ≤90%;

● Окружающий воздух не должен быть значительно загрязнен коррозийными или горючими газами, водяными парами и т.п.;

● Отсутствие частой сильной вибрации;

● Если у вас другие условия использования или другие особые требования, пожалуйста, проконсультируйтесь с нами заранее.

Технические параметры

Технические характеристики продукта

● Компактный/гибкий

Режим изоляции воздуха как среды соответствует нормам электрического зазора и местных разрядов технических условий электроэнергетики.

Компактный размер опорного шкафа, стандартный размер опорного шкафа: 450*1000*1800 мм (Ш*Г*В), полный комплект системы распределения электроэнергии особенно компактен, что экономит место для дорогих земель под городское строительство.

Гибкая форма шины и режим расширения, удобные для сращивания шкафов других типов.

● Интегрированный/встроенный

Комбинированная электрическая конструкция встроенного автоматического выключателя, комбинация разъединителя, автоматического выключателя, заземляющего выключателя, датчика заряда как одного, модульная конструкция, простая и надежная блокировка, простота в обслуживании.

● Визуализация/Эффективность

Визуальный дизайн разъединителя, быстрый срок поставки, общая модульная конструкция делают полную заводскую сборку электрической части удобной и быстрой. Монолитная конструкция, все виды блокировки должны быть реализованы в одном механизме, чтобы снизить риск отказа блокировки, вызванного проблемами в процессе сборки на электротехническом заводе.

● Стабильность/долговечность

Дополнительный пружинный/постоянный магнитный механизм, длительный механический срок службы, герметичная герметизация помещения с вакуумной дугой, пыленепроницаемость, высокие изоляционные характеристики.

Габаритные размеры

Применимо к конструкции фиксированного распределительного устройства

Корпус шкафа собран путем гибки алюминиево-цинковой пластины толщиной 2,0 мм, имеет высокую прочность, легкий вес, отличную коррозионную стойкость, разделен на отдельную комнату низкого напряжения, комнату шин, распределительную комнату и кабельную комнату.

Распределительное устройство стационарного типа состоит из следующих четырех частей:

①шинное отделение ②главный выключатель ③кабельное помещение ④механизм управления, механизм блокировки и контроль низкого напряжения ⑤верхний заземляющий контакт (опция)

① Шинная комната

Шинная комната расположена в верхней части шкафа. В шинном помещении главные шины соединяются между собой через весь ряд распределительного устройства.

② Главный выключатель

Коммутационная оборудована автоматическим выключателем, который включает в себя автоматический выключатель, разъединитель, заземлитель и датчик напряжения. Благодаря рабочей конструкции перед шкафом выключателя интерфейсом выключателя можно управлять, не открывая дверь шкафа в распределительном помещении.

③ Кабельная комната

Шкаф автоматического выключателя имеет просторное помещение для кабелей, которое в основном используется для подключения кабелей, поэтому одно- или трехжильные кабели можно подключать с помощью самых простых неэкранированных кабельных разъемов. В то же время достаточно места для размещения разрядника, датчика и других компонентов. В стандартном исполнении дверь шкафа имеет смотровое окошко и защитное устройство блокировки.

Нижняя пластина кабельного помещения с уплотнительной крышкой, опорной рамой и кабелем подходящего размера. Нижнюю панель кабельного помещения и дверную раму можно снять, чтобы облегчить установку кабеля.

④ Рабочий механизм, механизм блокировки и управление низким напряжением.
