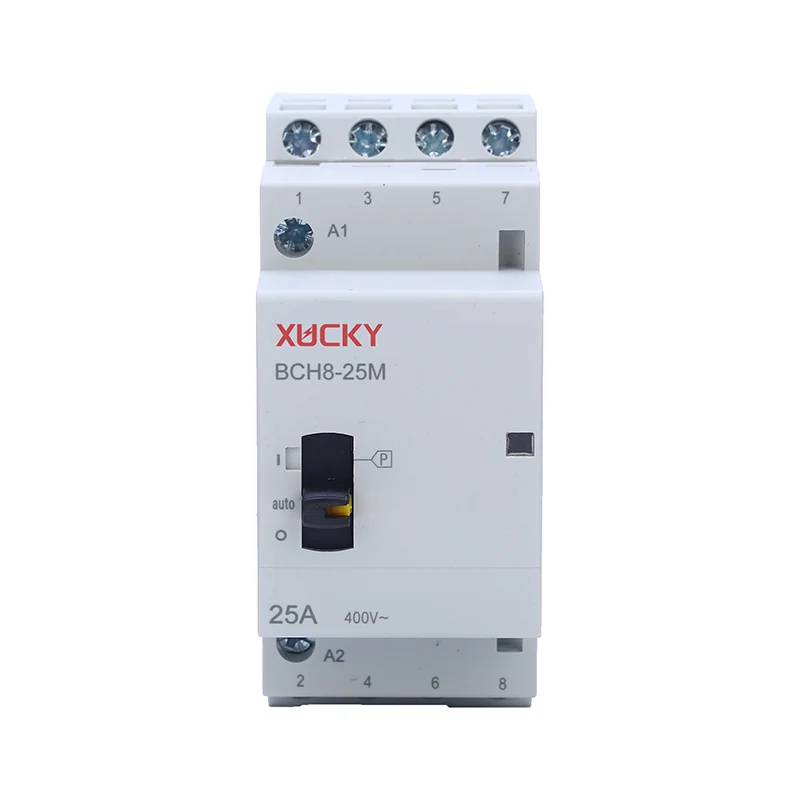

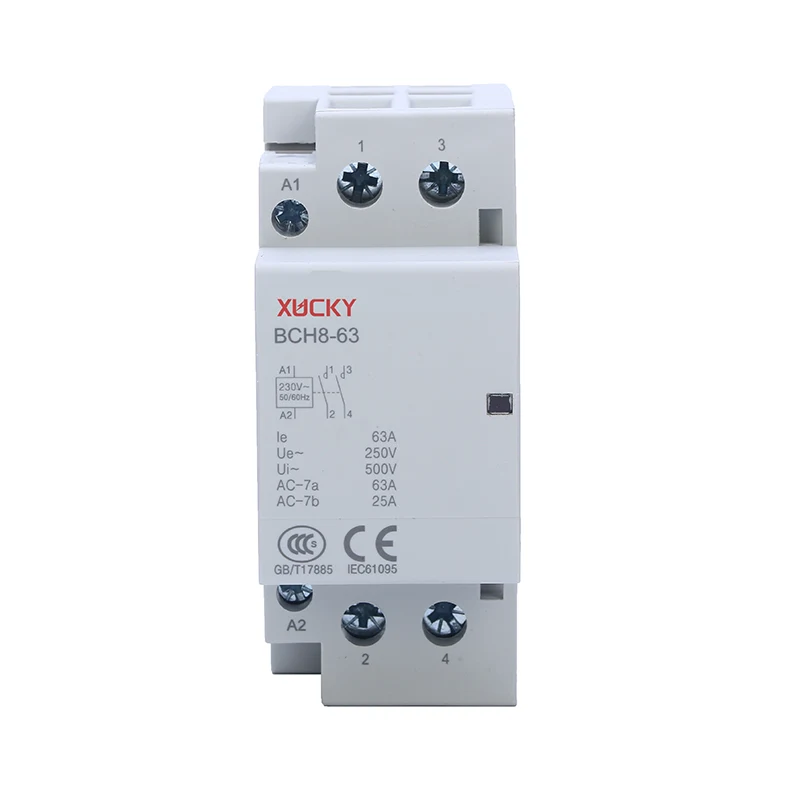

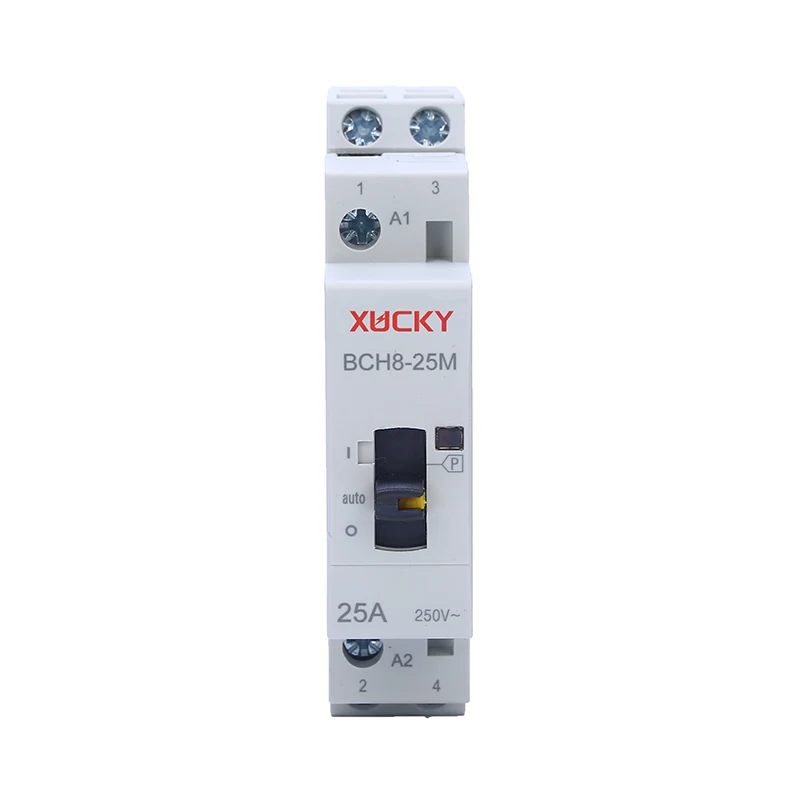

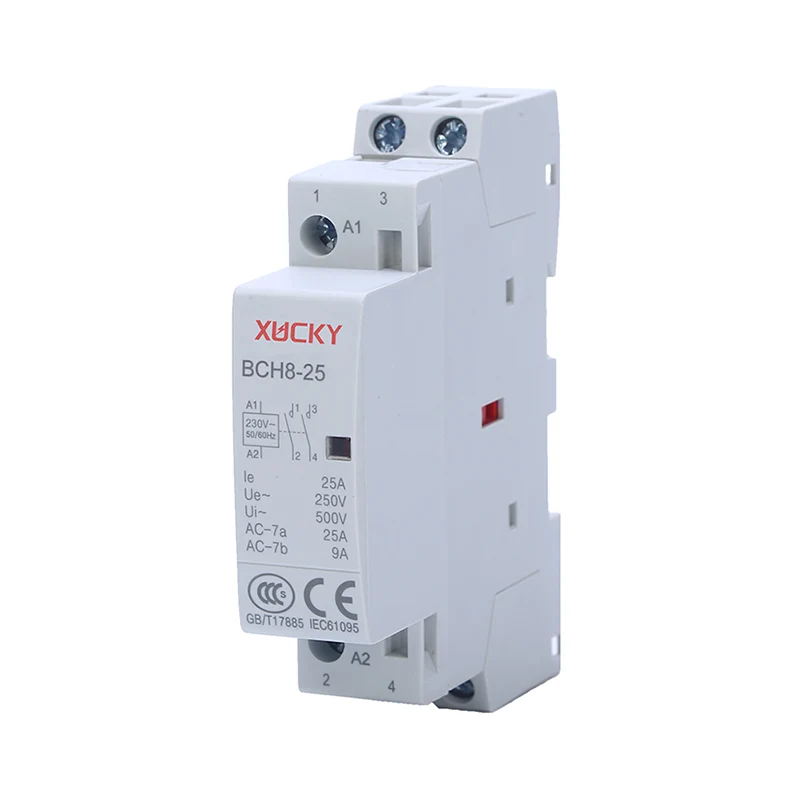

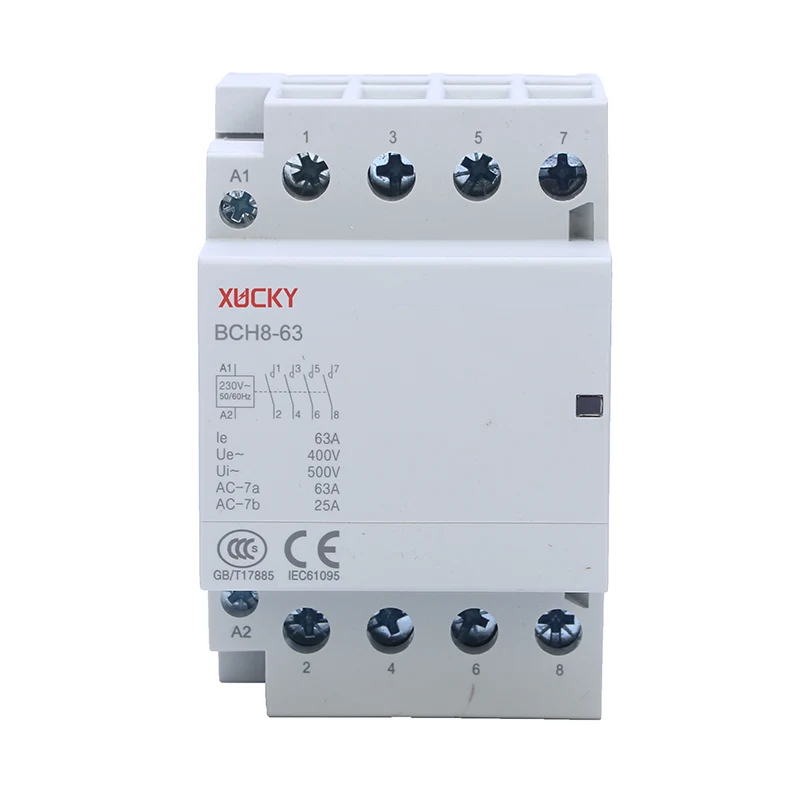

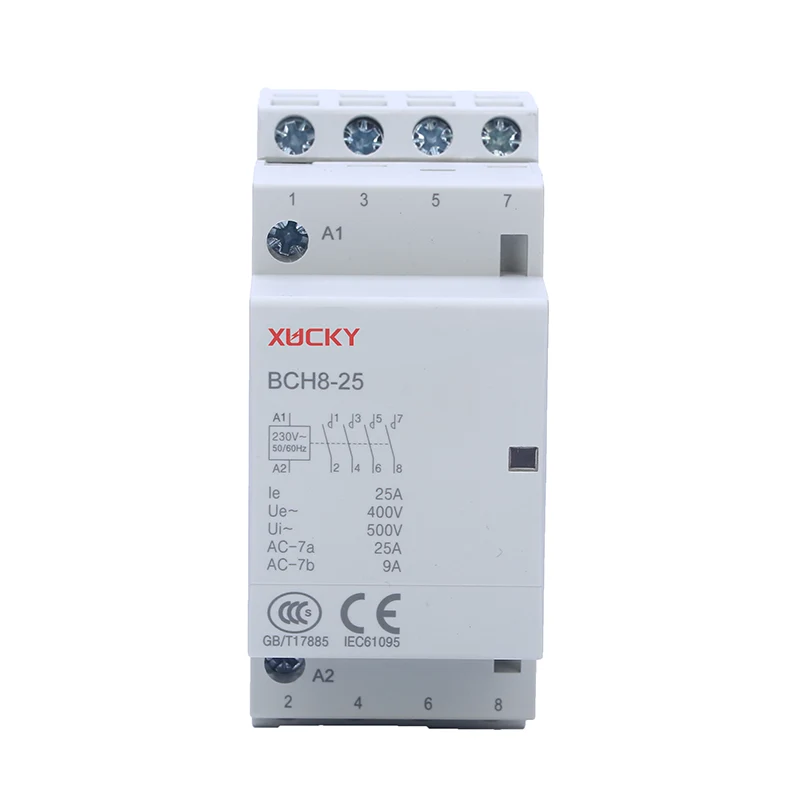

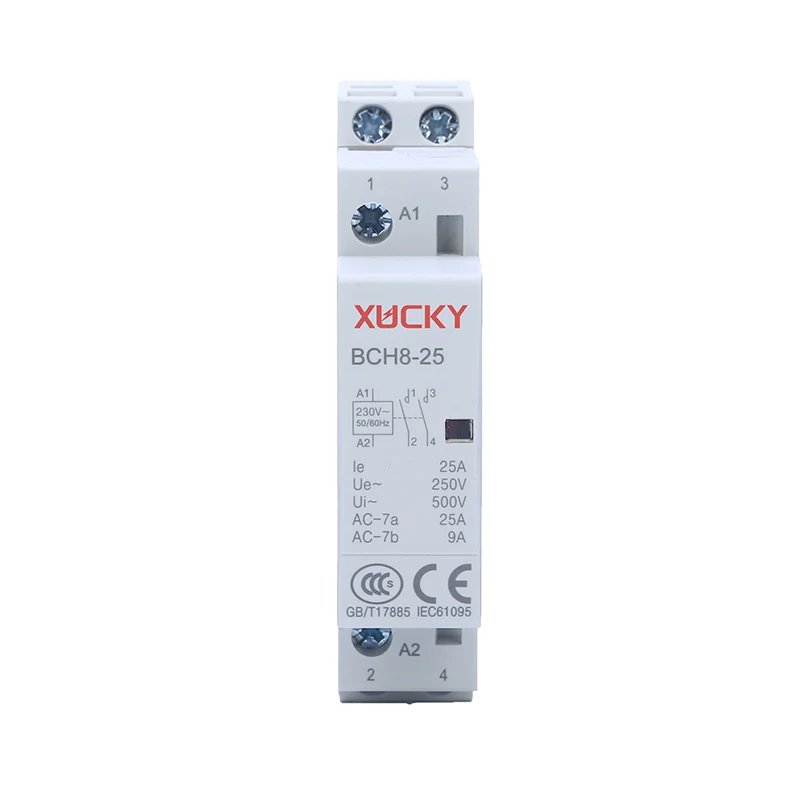

Модульный контактор BCH8 (также известный как аналоговые контакторы и архитектурные контакторы) в основном используется в энергосистемах с частотой переменного тока 50 Гц/60 Гц, номинальным рабочим напряжением до 400 В и номинальным рабочим током до 100 А. Применяются в качестве дистанционных переключателей и цепей управления в АС-1 и АС-7а (неиндуктивные или малоиндуктивные нагрузки, печи сопротивления, бытовая техника и подобные малоиндуктивные нагрузки). Его также можно использовать для управления нагрузкой бытового двигателя. Модульные контакторы нельзя использовать при разрывных токах короткого замыкания, поэтому при их использовании следует выбирать соответствующие устройства защиты от короткого замыкания (например, небольшие автоматические выключатели). Он соответствует стандарту IEC 61095. Контактор BCH8 может расширять вспомогательные функции управления, защиты и индикации. Модульный контактор BCH8 - это своего рода устройство управления, используемое для подключения и отключения на большие расстояния неиндуктивной или малоиндуктивной нагрузки, печей сопротивления, бытовой техники и аналогичной малоиндуктивной нагрузки, бытового двигателя и т. д. Модульный контактор BCH8 в основном используется в домах, гостиницах, квартиры, офисные здания, общественные здания, торговые центры, спортивные залы и другие места для достижения функций автоматического управления.
(1) Аналоговое и цифровое устройство управления имеет новую структуру и компактный объем.
(2) Орбитальная установка, модульность размеров, безопасное использование, можно комбинировать с небольшими автоматическими выключателями, установленными в коробке управления освещением.
(3) Использование высококачественных изоляционных материалов значительно повышает безопасность.
(4) Красивый внешний вид с окном индикатора рабочего состояния.
(5)Без шума, подходит для отелей, больниц и других мест.
Температура окружающего воздуха: верхний предел температуры окружающего воздуха составляет + 60 ℃, а нижний предел – 5 ℃. Если контактор переменного тока установлен в распределительной коробке, с обеих сторон необходимо установить прокладки для облегчения отвода тепла. Высота над уровнем моря: Высота места установки не должна превышать 2000 м.
Атмосферные условия: При температуре установки +60℃ относительная влажность воздуха не превышает 50%. Более высокая относительная влажность может быть допустима при более низких температурах, например от + 20 ℃ до 90%. Необходимо принять специальные меры на случай случайной конденсации из-за изменений температуры.
Степень загрязнения: Степень II.
Категория установки: II.
Способ установки: для установки используется направляющая типа TH35-7,5. Существенных ударов и вибрации на месте установки нет. Он установлен вертикально. Наклон между установочной поверхностью и любым направлением не более 5 градусов.
Система квот
А) Восьмичасовая система работы: Эта рабочая система является базовой рабочей системой. Согласованный ток нагрева свободного воздуха Ith модульного контактора определяется этой рабочей системой.
B) Система прерывистой периодической работы: рабочая частота контактора переменного тока составляет 30 раз в час, а коэффициент нагрузки составляет 40%.
Условие действия (работы)
В диапазоне температур окружающего воздуха – 5 +60℃, когда всасывающая катушка контактора применяется с долей регулирования напряжения питания Us с целью нагрева его до стабильного состояния, контактор должен надежно замыкаться при любом напряжение в диапазоне (85–110 %) Us, а отпускание и отключение происходит в диапазоне от 75 % до 20 % номинального напряжения источника питания управления Us.
Срок службы продукта
Механическая жизнь: Механическая жизнь модульного контактора составляет не менее 1 миллиона раз.
Электрический срок службы: Электрический срок службы аналогового контактора составляет не менее 100 000 раз.
Перед установкой необходимо проверить технические данные модульного контактора (такие как номинальное напряжение, ток, рабочая частота и т. д.).
При установке его следует установить в соответствии с оговоренными условиями. Клемма A1 катушки контактора должна быть обращена вверх и соответствовать зрительным привычкам людей.
Контакторы с металлическими монтажными платами должны быть надлежащим образом заземлены.
Винт клеммы должен быть затянут. После проверки правильности подключения главный контакт следует несколько раз отключить, прежде чем его можно будет ввести в эксплуатацию.
Если при использовании модульных контакторов обнаружен ненормальный шум, это может быть грязь на поверхности полюса железного сердечника, протрите поверхность полюса.
При использовании модульного контактора все части изделия следует регулярно проверять. Подвижные части не должны быть зажаты, а крепления не должны быть ослаблены. Если детали повреждены, их следует своевременно заменить.
Модульный контактор BCH8 может использоваться для управления крупномасштабными цепями освещения, управления горячей водой в общественных местах, управления геотермальным источником питания, автоматического управления рулонными шторами, управления небольшими двигателями и других областей.
Все в порядке. В больших общественных местах, таких как гостиницы, гостиницы, станции, больницы и офисные здания, можно эффективно управлять всеми видами электрооборудования, которое можно использовать в качестве лучшего исполнительного устройства интеллектуальной системы здания. Куски.
Банк, промышленность и торговля, налогообложение, телекоммуникации, больница, почта, финансовое бюро, бюро труда, кадровое бюро, бюро социального обеспечения, комплексное государственное обслуживание, страхование, управление транспортными средствами, транспорт Отрасли обслуживания Windows, такие как административное бюро, консульство, пункт въезда-выезда, таможня, инспекционное и карантинное бюро, центр профилактики и контроля заболеваний, бюро технического надзора, центр обслуживания клиентов и т. д.
1. Перед установкой проверьте, соответствует ли модульный контактор сфере применения и нормальным условиям работы.
2. Режим подключения контактора BCH8 должен быть правильным.
3. При подключении модульного контактора BCH8 следует затянуть соединительный винт.
