Устройство защиты от перенапряжения SPD

Область применения

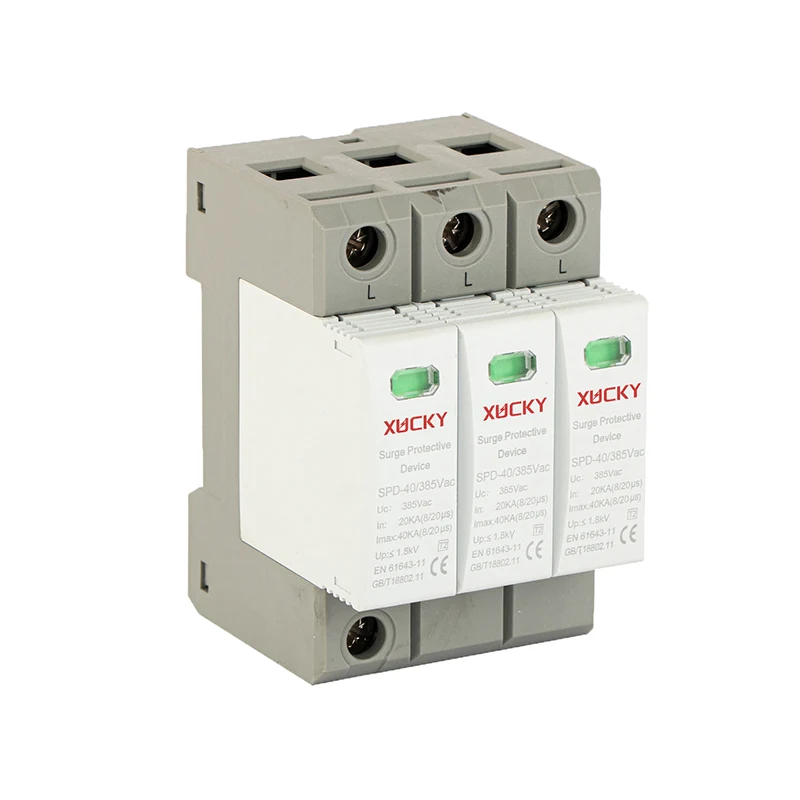

Устройство защиты от перенапряжения XUCKY SPD, модульное УЗИП большого тока серии B, C, D. Устройство защиты от перенапряжения применяется в системах электропитания переменного тока частотой 50/60 Гц, ТТ, IT, TN-S, TN-C, TN-C-S номинального напряжения. 380 В и ниже для защиты электросети, вызванной грозой или перенапряжением. Конструкция основана на стандарте IEC61643-1, выдерживает ток молнии 100 кА, корпус устанавливается на 35-мм электрическую шину, устройство отсоединения автоматически отключается от электросети, при этом индикатор состояния меняет цвет с зеленого на красный. Устройство защиты от перенапряжения SPD имеет режимы защиты: общий режим (MC) и дифференциальный режим (MD).

Устройство защиты от перенапряжения SPD соответствует требованиям стандарта IEC61643-1.

Функция устройства защиты от перенапряжения

В устройстве защиты от перенапряжения SPD используется варистор с отличной нелинейностью, в нормальных условиях устройство защиты от перенапряжения находится в состоянии с высоким сопротивлением, ток утечки почти равен нулю, чтобы обеспечить нормальное питание для системы электропитания. При появлении перенапряжения в энергосистеме устройство защиты от перенапряжения немедленно в течение наносекунд проводит ограничение амплитуды перенапряжения в пределах защитных работ оборудования. В то же время высвобождается энергия перенапряжения. Затем устройство защиты от перенапряжения быстро перешло в состояние с высоким импедансом, которое не влияет на нормальное питание энергосистемы.

Структура и принцип работы

Устройство защиты от перенапряжения SPD в трехфазной четырехпроводной системе устройства защиты от перенапряжения подключаются между тремя фазными линиями и заземляющим проводом нулевой линии. Устройство защиты от перенапряжения при нормальных обстоятельствах находится в состоянии высокого сопротивления. Когда появляется перенапряжение в электросети, вызванное молнией или другими причинами, устройство защиты от перенапряжения немедленно сработает в течение наносекунды, чтобы отвести перенапряжение в землю и защитить электрооборудование. на электросети. Когда перенапряжение проходит через устройство защиты и после его исчезновения устройство защиты от перенапряжения переходит в состояние высокого сопротивления, тем самым не влияя на нормальную работу электросети.

Особенности продукта

★ использование независимых прав интеллектуальной собственности на высокоэффективную варисторную пленку из оксида цинка.

★ использование профессиональных технологий в модуле защиты металлического экрана

★ встроенная защита от перегрева по току, технология контроля температуры

★ Индикация тревоги очевидна: зеленый (норма), красный (неисправность).

★ конструкция модуля, простота установки, обслуживания, простота обслуживания

★ с интерфейсом удаленной связи, позволяющим удаленный мониторинг

Основные технические параметры

Диаграмма

Основная конструкция и принцип работы

В трехфазной четырехпроводной системе три фазные линии и нейтраль соединяются с протектором между стыками.

При нормальных обстоятельствах устройство защиты находится в состоянии высокого сопротивления, и когда в электросети возникает скачок перенапряжения из-за ударов молнии или по другим причинам, устройство защиты немедленно быстро включится за наносекундное время, и возникнет импульсное перенапряжение. в землю, защищая таким образом электрооборудование в электросети.

Когда импульсное напряжение проходит через устройство защиты и исчезает, устройство защиты возвращается в состояние высокого сопротивления, чтобы не влиять на нормальную работу электросети. Электрическая принципиальная схема сетевого фильтра представлена ​​ниже.

Примечание: 1, тепловой разъединитель 2, варисторная пластина.

Место установки и применение

■ УЗИП класса C для соединения потенциалов грозового оборудования.

■ Установите зону LPZ0B или LPZ1 и зону LPZ2.

■ Устройство защиты от перенапряжения обычно устанавливается в напольной распределительной коробке, компьютерном центре, телекоммуникационной комнате, комнате управления лифтом, комнате кабельного телевидения, комнате управления зданием, центре мониторинга безопасности, центре управления пожарной безопасностью, промышленной диспетчерской, диспетчерской оборудования преобразования частоты, больнице. операционная, отделение интенсивной терапии и оснащено электронным

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

1П

2П

3П

4П

Зачем использовать сетевой фильтр

Разрушительная сила молнии велика, молнии за пределами импульсного источника питания (молниеотвода) недостаточно, волна молнии прямо или косвенно (посредством электромагнитной индукции) вторгается во все электрические пути и металлические каналы (такие как линии электропередачи и сигнальные линии, антенна, металлическая труба и т. д.). Возникающее в результате перенапряжения и грозового перенапряжения нанесет большой вред сетевой системе, электрооборудованию, электронной информации, легким поврежденным линиям, серьезному повреждению устройства, параличу системы и причинению неисчислимых потерь. Ток молнии быстро меняется в электричестве.
