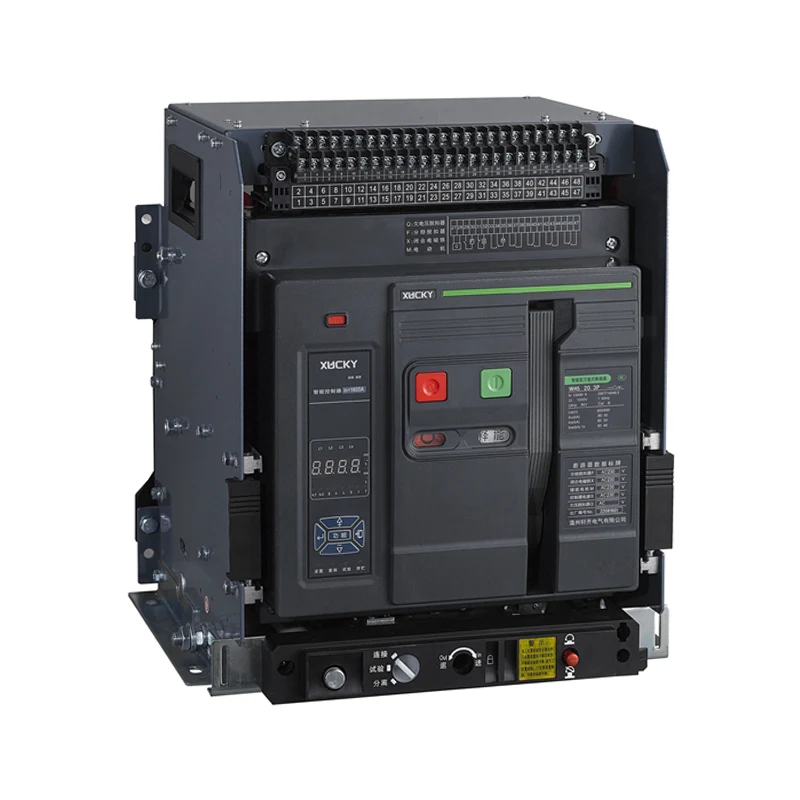

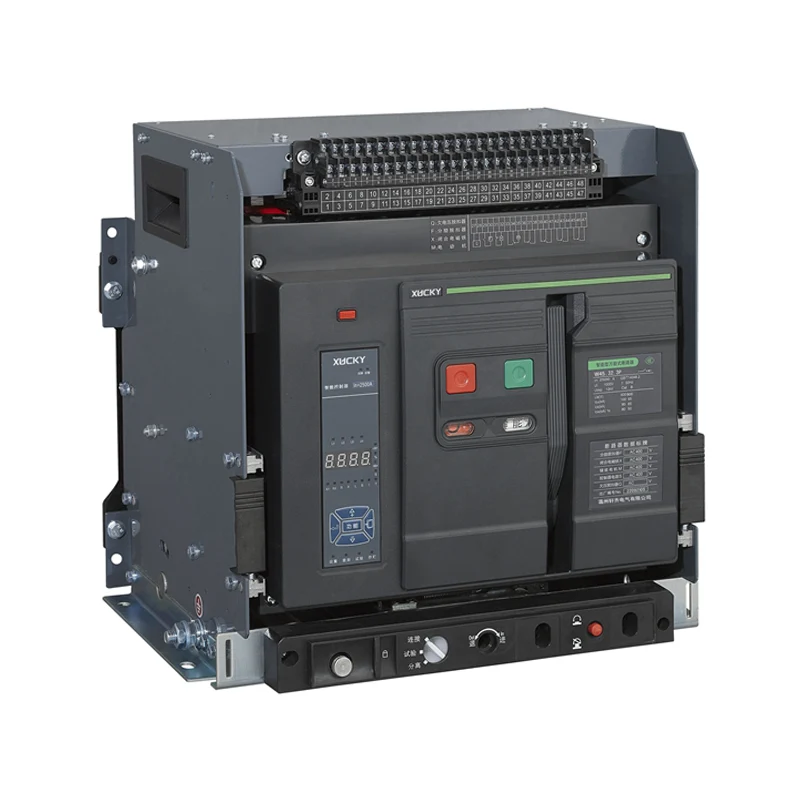

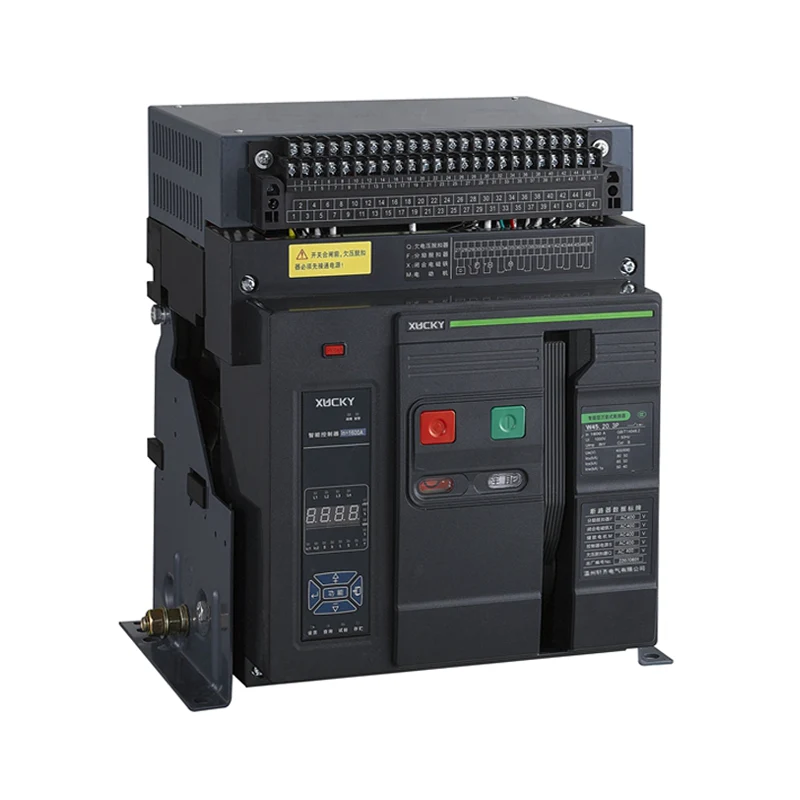

Китай XUCKY Electric индивидуальный воздушный автоматический выключатель DW45, ACB (далее — автоматический выключатель) подходит для распределительной сети с частотой переменного тока 50 Гц, номинальным напряжением до 660 В (690 В) и ниже, номинальным током 630–6300 А, используется для распределения мощности и защиты. линейное и силовое оборудование от перегрузки, пониженного напряжения, короткого замыкания, однофазного заземления и других неисправностей. Воздушный автоматический выключатель имеет интеллектуальную функцию защиты, точная селективная защита, может повысить надежность электропитания и избежать ненужных отключений электроэнергии. В то же время он имеет открытый интерфейс связи для выполнения «четырех пультов» для удовлетворения требований центра управления и системы автоматизации. Выключатель имеет импульсное выдерживаемое напряжение 8000В на высоте 2000 метров (пересматривается на разных высотах, не более 12000В). Воздушный выключатель acb не оснащен интеллектуальным контроллером и датчиком и может использоваться в качестве изолятора.
XUCKY является профессиональным производителем воздушных выключателей. Воздушный выключатель acb соответствует стандартам GB14048.2 «Низковольтные распределительные устройства и устройства управления, низковольтные автоматические выключатели» и IEC60947-2 «Низковольтные распределительные устройства и устройства управления», а также другим стандартам.
● Классификация
По способу установки: фиксированный тип, выдвижной тип.
По полюсам: три полюса, четыре полюса. По режиму работы: электрическое управление, ручное управление (капитальный ремонт, техническое обслуживание).
● Тип выпуска.
Интеллектуальный контроллер, расцепитель переходного процесса (или задержки) при пониженном напряжении, шунтирующий расцепитель.
● Интеллектуальная производительность контроллера.
а. Интеллектуальный контроллер воздушного выключателя подразделяется на: bse5 (тип H: связь), bse4 (тип M: общий интеллектуальный тип), bse3 (тип L: экономичный тип);
б. С перегрузкой, обратная выдержка времени с большой задержкой, обратнозависимая выдержка времени с короткой задержкой, независимая выдержка времени, мгновенная функция. Пользователи могут устанавливать свои собственные требуемые характеристики защиты;
в. Функция защиты однофазного заземления;
д. Функция индикации: настройка индикации тока, индикация рабочего тока, основная индикация напряжения каждой фазы (при заказе необходимо указать индикацию напряжения);
е. Функция сигнализации: сигнализация перегрузки;
ф. Функция самопроверки: самодиагностика перегрева, самодиагностика микрокомпьютера;
г. Функция тестирования: проверка рабочих характеристик контроллера.
● Температура окружающего воздуха: верхнее предельное значение не превышает +40°C, нижнее предельное значение не менее -5°C, а среднее значение за 24 часа не превышает +35°C. Примечание. Условия эксплуатации таковы, что нижнее предельное значение составляет -10°C или -25°C, о чем пользователь должен сообщить компании; Верхний предел превышает +40°C или нижний предел ниже -10°C или -25°C. В условиях работы пользователи должны проконсультироваться с компанией.
● Высота места установки не превышает 2000м.
● Атмосферные условия воздушного выключателя: Относительная влажность воздуха не превышает 50% при температуре окружающего воздуха +40°C. Он может иметь относительно высокую относительную влажность при более низких температурах. Среднемесячная максимальная относительная влажность самого влажного месяца составляет 90%. Средняя минимальная температура составляет +25°C и учитывайте конденсацию, которая образуется на поверхности продукта из-за перепадов температуры. Превысьте требуемые требования и проконсультируйтесь с компанией.
● Уровень защиты: IP30.
● Уровень загрязнения: III.
● Категория использования: класс B или класс A.
● Категория установки: воздушный автоматический выключатель переменного тока и расцепитель минимального напряжения с номинальным рабочим напряжением 660 В (690 В) или менее. Первичная обмотка силового трансформатора применяется для категории установки IV. Категория установки вспомогательной цепи и цепи управления III.
● Условия установки: Автоматический выключатель должен быть установлен в соответствии с требованиями настоящего руководства. Вертикальный наклон выключателя не должен превышать 5° (наклон шахтного выключателя не должен превышать 15°).
● Положительная индикация автоматического выключателя.
● Номинальный ток автоматического выключателя
| Номинальный ток корпуса Inm (А) | Номинальный ток In (А) |
| 2000 | 630, 800, 1000, 1250, 1600, 2000 |
| 3200 | 2000, 2500, 2900, 3200 |
| 4000 | 3200, 3600, 4000 |
| 6300 | 4000, 5000, 6300 |
● Номинальная отключающая способность при коротком замыкании и кратковременно выдерживаемый ток, расстояние дуги автоматического выключателя равно нулю (т. е. отсутствие искрения вне автоматического выключателя).
| Номинальный ток корпуса Inm (А) | 2000 | 3200 | 4000 | 6300 | |
| Номинальная предельная отключающая способность при коротком замыкании Icu(кА)O-CO | 400В | 80 | 100 | 100 | 120 |
| 690В | 50 | 65 | 65 | 80 | |
| Номинальная предельная включающая способность при коротком замыкании n×Icu(кА)/cosΦ | 400В | 176/0,2 | 220/0,2 | 220/0,2 | 264/0,2 |
| 690В | 105/0,25 | 143/0,2 | 143/0,2 | 187/0,2 | |
| Номинальная рабочая отключающая способность при коротком замыкании Ics(кА)O-CO-CO | 400В | 50 | 65 | 65 | 80 |
| 690В | 40 | 50 | 50 | 70 | |
| Номинальный кратковременно выдерживаемый ток
Icw(кА)1с, задержка 0,4с, O-CO |
400В | 50 | 65 | 65/80(МКР) | 85/100(МКР) |
| 690В | 40 | 50 | 50/65(МКР) | 65/75(МКР) | |
Примечание: Отключающая способность верхней и нижней строк таблицы одинакова.
● Защитные характеристики и функции интеллектуального контроллера максимального тока.
1. Значение настройки Ir (I/In) и ошибка контроллера.
| Длительная задержка | короткая задержка | Мгновенный | Замыкание на землю | ||||
| И1 | ИК2 | ошибка | ИК3 | ошибка | ИК4 | ошибка | |
| (0,4-1)В | (0,4-15)В | ±10% | Ин~50кА(Инм=2000А) In~75кА(Inm=3200~4000А) Ин~100кА(Инм=6300А) |
±15% | Инм=2000~4000А (0,2~0,8)В Макс. 1200 А, мин. 160 А. |
Инм=6300А (0,2-1,0)В |
±10% |
Примечание. При одновременном наличии (требуемой) трехступенчатой защиты значения уставок не могут быть превышены.
2. Характеристики сверхтоковой защиты с большой задержкой и обратнозависимой выдержкой времени I²TL=(1,5lr1)²tL, время срабатывания (1,05~2,0)lr1 показано в Таблице 4, погрешность времени составляет ±15%.
Примечание: tL-Длинная задержка: время установки 1,5 lrs, TL-Длинная задержка времени работы.
Примечание. При одновременном наличии (требуемой) трехступенчатой защиты значения уставок не могут быть превышены.
| 1.05 и 1 | 1.3Ир1 | Время установки 1,5Ir1 (с) | 15 | 30 | 60 | 120 | 240 | 480 |
| >2 часа бездействия | <1 час работы | 2.0Ir1 Время срабатывания (с) | 8.4 | 16.9 | 33.7 | 67.5 | 135 | 270 |
3. Характеристики защиты от перегрузки по току с кратковременной задержкой
Защита от перегрузки по току с кратковременной задержкой имеет определенный предел времени. Если требуется, чтобы младшее кратное было обратно пропорционально времени, характеристика будет следующей: I²Ts=(8Ir1)²ts, ts — общее расчетное время задержки;
Когда ток перегрузки >8Ir, он автоматически преобразуется в независимую выдержку времени. Его независимая характеристика ограничения времени показана в Таблице 5. Погрешность ограничения времени составляет ±15°C.
| Время задержки, с | Возвратное время с | ||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.06 | 0.14 | 0.23 | 0.35 |
1. Схема подключения интеллектуального контроллера типа L, M (стандартного типа) (см. рисунок 1).
SB1 — Кнопка шунта (приобретается пользователем)
SB2 — Кнопка пониженного напряжения (приобретается пользователем)
F - Шунтирующий релиз
O — нормально открытый контакт (3А/380 В переменного тока)
C – Нормально закрытый контакт (3А/380В переменного тока)
Q – Мгновенный расцепитель минимального напряжения или расцепитель с задержкой минимального напряжения.
M - Двигатель с накоплением энергии
SB3 — Кнопка закрытия (предоставляется пользователем)
X - Включающий электромагнит
DF – Вспомогательный контакт выключателя
1# Входная сторона рабочей мощности (модуль постоянного тока для положительного входа)
2# Входная сторона рабочей мощности (модуль постоянного тока для отрицательного входа)
25#, 26# Вход внешнего центрального полюса или трансформатора тока заземления
19#, 20#, 21#, 22#, 23#, 24# — это контакты добавления типоразмера II и III.
3# Аварийное отключение, нормально закрытый контактный выход
4# Аварийное отключение, общий конец контактного выхода
5# Аварийное отключение, нормально разомкнутый контактный выход
* Если источником питания интеллектуального расцепителя является источник постоянного тока, необходимо добавить модуль питания. (Клеммам 1# и 2# запрещен доступ к источнику питания переменного тока).
2. Схема подключения интеллектуального контроллера M, H + дополнительная функция (многофункциональная) (см. рисунок 2)
SB1 — Кнопка шунта (приобретается пользователем)
SB2 — Кнопка пониженного напряжения (приобретается пользователем)
F-шунтовый выпуск
O-нормально открытый контакт (3A/AC380V)
C- Нормально закрытый контакт (3А/380В переменного тока)
Q – Мгновенный расцепитель минимального напряжения или расцепитель с задержкой минимального напряжения.
M - Двигатель с накоплением энергии
SB3 — Кнопка закрытия (предоставляется пользователем)
X - Включающий электромагнит
DF – Вспомогательный контакт выключателя
1#, 2# Входная выходная мощность
3#, 4#, 5# Выход контакта аварийного отключения
И линия 4 # является общедоступной.
6#, 7# Состояние выключателя, конец выхода первого вспомогательного контакта
8#, 9# Состояние выключателя, конец выхода второго вспомогательного контакта
10# Выход интерфейса связи А, конец
11# Выход B интерфейса связи
12#, 13# Выходной конец первого сигнального контакта
14#, 15# Выход второго сигнального контакта
16#, 17# Третьи наборы выходного сигнала сигнального контакта
18#, 19# Четвертый комплект выходного сигнала сигнального контакта
20# линия защиты заземления
21# Конец входного напряжения N-фазы
22# Конец входа фазного напряжения
23# Конец входного напряжения фазы B
24# Входное напряжение фазы C
25# Входной конец внешнего трансформатора 1
26# Входной конец внешнего трансформатора 2
● Габаритные и установочные размеры стационарного воздушного автоматического выключателя DW45-2000 (корпусⅠ).
● Габаритные и установочные размеры стационарного автоматического выключателя DW45-3200 (корпус Ⅱ).
● Габаритные и установочные размеры воздушного автоматического выключателя ACR DW45-2000 (рамаⅠ) с выдвижным ящиком.
● Габаритные и установочные размеры выдвижного воздушного выключателя DW45-3200 (корпус Ⅱ).
● Габаритные и установочные размеры DW45-4000 (корпус Ⅱ увеличения мощности) Выдвижной воздушный автоматический выключатель ACR
● Габаритные и установочные размеры DW45-4000/4 (тип корпуса Ⅰ3+4) Воздушный автоматический выключатель ACR с выдвижным ящиком.
● Габаритные и установочные размеры DW45-6300/4000A~5000A (типоразмер Ⅲ) с выдвижным воздушным автоматическим выключателем ACR.
● Габаритные и установочные размеры DW45-6300/3 6300A (корпус Ⅲ) с выдвижным воздушным автоматическим выключателем ACR.
● Характеристики меди внешнего подключения, количество
| Номинальный ток | Внешняя медная спецификация. | Количество на полюс | Номинальный ток | Внешняя медная спецификация. | Количество на полюс |
| 630А | 40×5 | 2 | 2900А | 100×10 | 3 |
| 800А | 50×5 | 2 | 3200А | 120×10 | 3 |
| 1000А | 60×5 | 2 | 3600А | 120×10 | 4 |
| 1250А | 80×5 | 2 | 4000А | 120×10 | 4 |
| 1600А | 100×5 | 2 | 5000А | 120×10 | 5 |
| 2000А | 100×5 | 3 | 6300А | 120×10 | 6 |
| 2500А | 100×5 | 4 |
