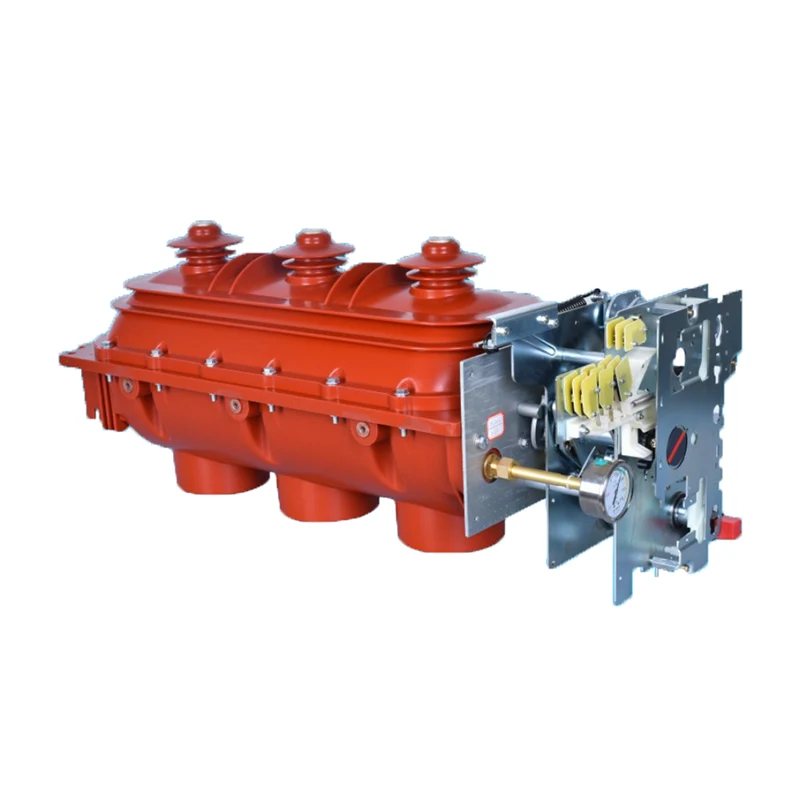

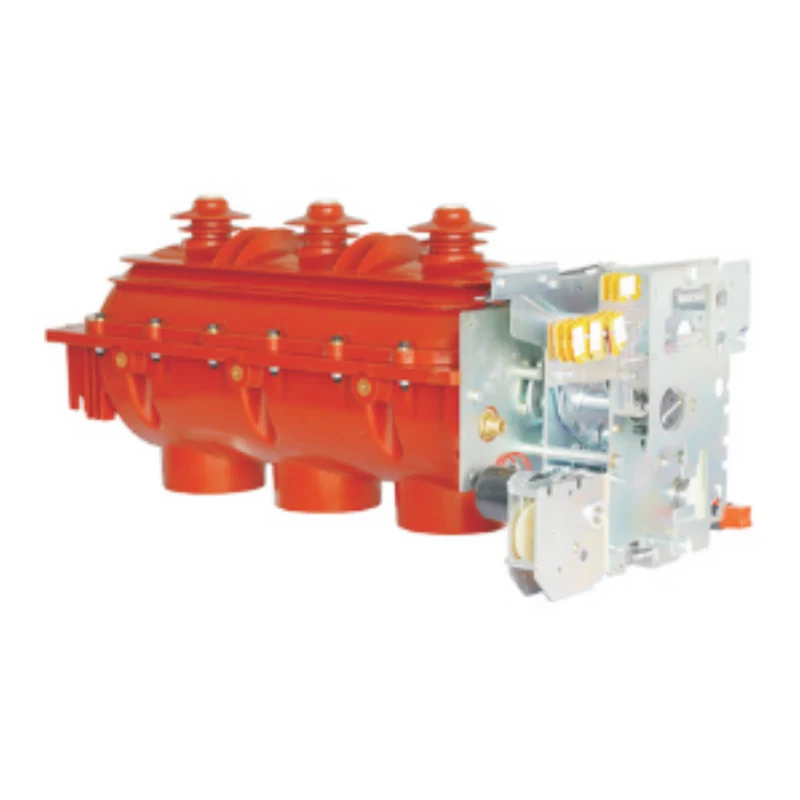

FLN36-12 Внутренний высоковольтный выключатель нагрузки на основе гексафторида серы
Внутренний высоковольтный переключатель нагрузки на основе гексафторида серы FLN36-12 представляет собой распределительное устройство среднего напряжения, разработанное профессиональным производителем XUCKY. Это многофункциональное распределительное устройство среднего напряжения, которое объединяет функции переключения, размыкания и заземления. Он имеет полностью герметичный, армированный корпус из эпоксидной смолы, заполненный газом SF6 с давлением 0,05 МПа. Добро пожаловать, свяжитесь с нами!
Высококачественный внутренний выключатель нагрузки на основе гексафторида серы FLN36-12 компании Xucky представляет собой распределительное устройство среднего напряжения, разработанное нашей компанией с учетом новых международных технологий и в соответствии с соответствующими стандартами энергосистемы Китая, а его показатели производительности соответствуют национальному стандарту GB/T3804-2017 «Высоковольтный переключатель нагрузки переменного тока 3,6–40,5 кВ», который является основным переключающим элементом кольца. основной блок.
Высоковольтный выключатель нагрузки с гексафторидом серы для внутреннего применения серии FLN36-12D/FL(R)N36-12D представляет собой набор тормозов, размыканий и заземлений в качестве одного из многофункциональных распределительных устройств среднего напряжения, в полностью герметичном, с усиленной конструкцией корпуса из эпоксидной смолы, наполненного газом SF6 O.O5MPa, с наименьшим количеством деталей для достижения трех вышеуказанных функций, чтобы гарантировать качество продукт, повысить надежность.
Он не требует технического обслуживания и может безопасно работать более 20 лет при нормальных условиях.
Использование условия
Относительная влажность:
Среднесуточное значение <95%
Среднемесячное значение <90%
Высота: <5000 м
Сильная вибрация и удары, а также отсутствие возгорания, химической коррозии и взрывоопасности.
Обеспечьте соблюдение стандарта:
ГБ/Т3804-2017
Выключатель нагрузки переменного тока высокого напряжения
3,6кВ-40,5кВ
Технические параметры
Число
Имя
Единица
Данные
1
Номинальное напряжение
кВ
12
2
Номинальная частота
Гц
50
3
Текущий рейтинг
A
630
4
Номинальный пиковый выдерживаемый ток
тот
50
5
Номинальный кратковременно выдерживаемый ток 4S
тот
20
6
Номинальный ток закрытия
тот
50
7
Номинальный ток отключения
Ток отключения активной нагрузки
A
630
Ток прерывания в замкнутом контуре
A
630
Прерывающий ток зарядки кабеля
A
10
8
Выдерживаемое напряжение промышленной частоты в течение 1 мин между фазами, на землю/разрыв
кВ
42/48
9
Выдерживать межфазное импульсное напряжение молнии на землю/разрушение
кВ
75/85
10
Относительное давление газа SF6 (манометрическое давление 20°C)
МПа
≤0,04
11
Номинальное рабочее напряжение (электрическое)
V
АК220,ДК220
12
Номинальное напряжение независимого расцепителя
V
АК220,ДК220
13
Средняя скорость открытия
РС
3,5±1,5
14
Средняя скорость закрытия
РС
3,5±1,5
15
Трехфазное одновременное открытие и закрытие
РС
≤3
16
Сопротивление основного контура
мОм
≤120
17
Ручное управление наиболее актуально в данный момент
Нм
≤160
18
Межосевое расстояние между фазами
мм
210±0,5
Габаритные и установочные размеры (мм)
