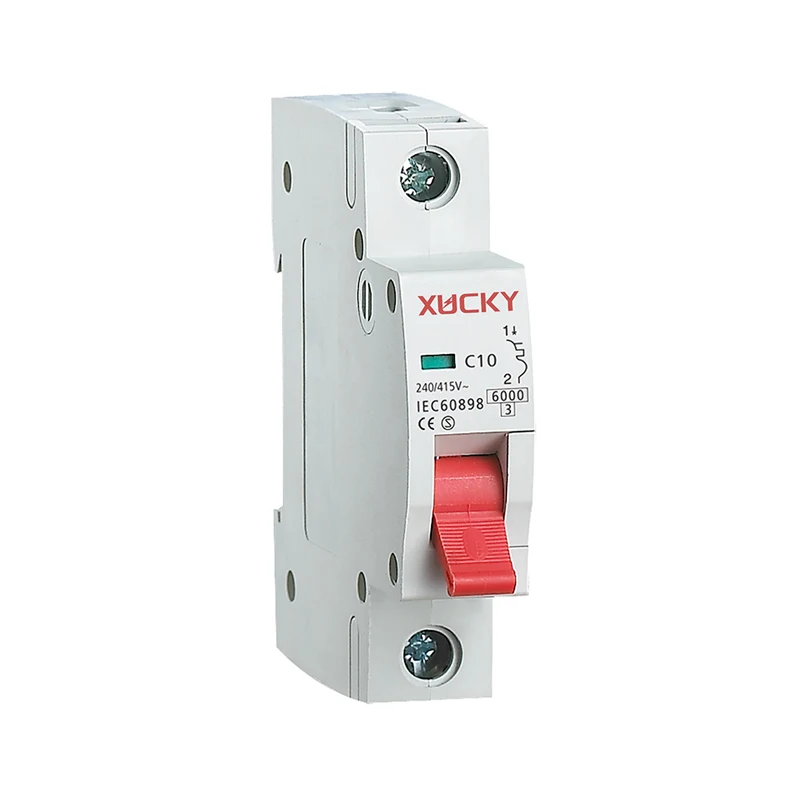

Миниатюрный автоматический выключатель серии New Era

Высококачественный миниатюрный автоматический выключатель серии New Era от китайских поставщиков, компания XUCKY Electric уже много лет специализируется на модульном электрическом терминальном оборудовании. Наша продукция имеет хорошее ценовое преимущество и охватывает большую часть рынков Южной Америки, Ближнего Востока, Африки и Юго-Восточной Азии. Мы с нетерпением ждем возможности стать вашим долгосрочным партнером в Китае.

Отправить запрос

Описание продукта

Поддержка индивидуального массового производства. Миниатюрные автоматические выключатели новой серии рекомендуется использовать в распределительных щитах жилых и общественных зданий.

Введение

Новая эра предназначена для защиты распределительных и групповых систем с различной нагрузкой:

- электроприборы, освещение – выключатели с характеристикой V;

- приводы с умеренными пусковыми токами (компрессор, группа вентиляторов) - выключатели характеристики С;

- приводы с большими пусковыми токами (подъемные механизмы, насосы) - выключатели характеристики D;

Автоматические выключатели ВА47-29 рекомендуются для использования в распределительных щитках жилых и общественных зданий.

Преимущества

· Два типа защиты от короткого замыкания.

· Широкий диапазон рабочих температур от –40 до +50°С.

· Обновлен более широкий рычаг включения с улучшенной площадью контакта.

· Насечки на клеммных зажимах позволяют снизить тепловые потери и повысить механическую устойчивость соединения.

Миниатюрный автоматический выключатель серии New Era
Для защиты общего распределения электроэнергии (IEC/EN 60898-1)
поляки			1П	2П	3П	4П
Электрические характеристики
Функции			защита от короткого замыкания, защита от перегрузки, изоляция, контроль
Номинальная частота f Гц			50-60 Гц
Номинальное рабочее напряжение Ue В переменного тока			230/400	400
Номинальный ток In A			6,10,16,20,25,32,40,50,63
Номинальное изолированное напряжение Ui В			500
Импульсное выдерживаемое напряжение Uimp кВ			4
Мгновенный тип отключения	Новая эра		Б/К/Д
Номинальное короткое замыкание Icn(кА)	Новая эра		4.5
Тип выпуска			Термомагнитный тип
Срок службы (O~C)	Механический	Фактическая стоимость	20000
		Стандартное значение	4000
	Электрический	Фактическая стоимость	8000
		Стандартное значение	4000
Подключение и установка
Степень защиты			IP20
Провод мм²			1~35
Рабочая температура			-5 ～+40℃
Устойчивость к влажности и жаре			Класс 2
Высота над морем			≤2000
Относительная влажность			+20℃, ≤90%;+40℃, ≤50%
Степень загрязнения			2
Среда установки			Избегайте явных ударов и вибрации.
Класс установки			Класс Ⅱ, Класс Ⅲ
Монтаж			DIN35-рейка
Сочетание с аксессуарами
Вспомогательный контакт			Да
Контакт сигнализации			Да
Шунтирующий релиз			Да
Расцепитель минимального напряжения			Да
Вспомогательный контакт+контакт сигнализации			Да
Размеры (мм) (ШxВxД)		a	17.5	35	52.5	70
		b	80.2	80.2	80.2	80.2
		c	76.5	76.5	76.5	76.5
