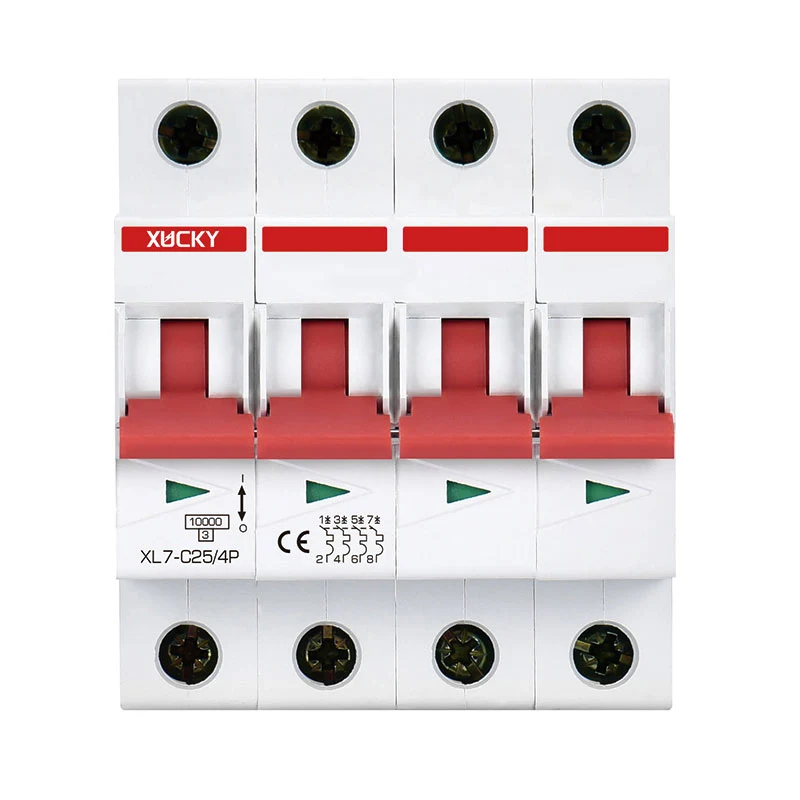

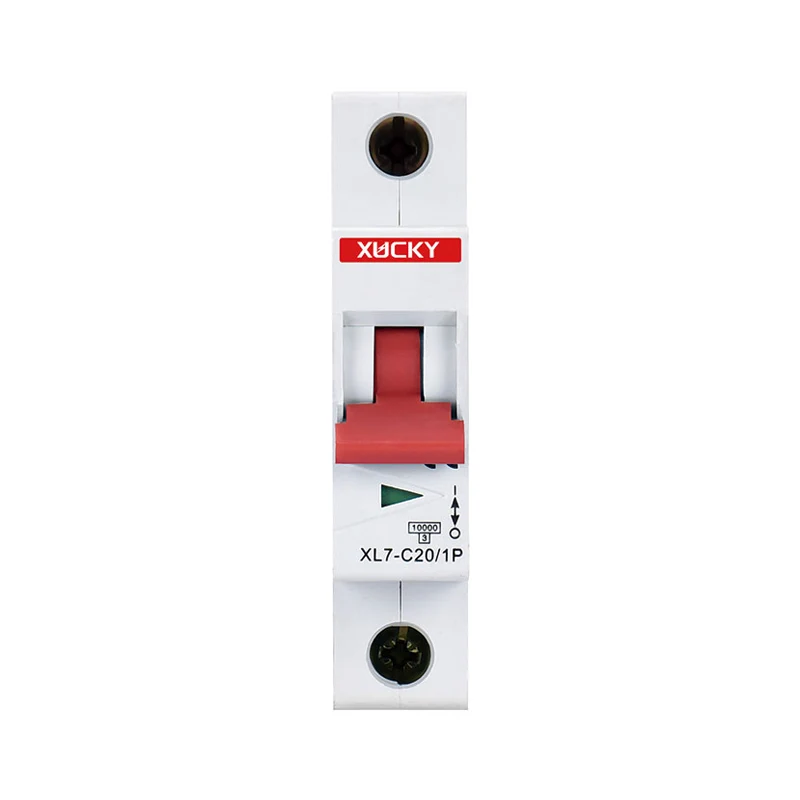

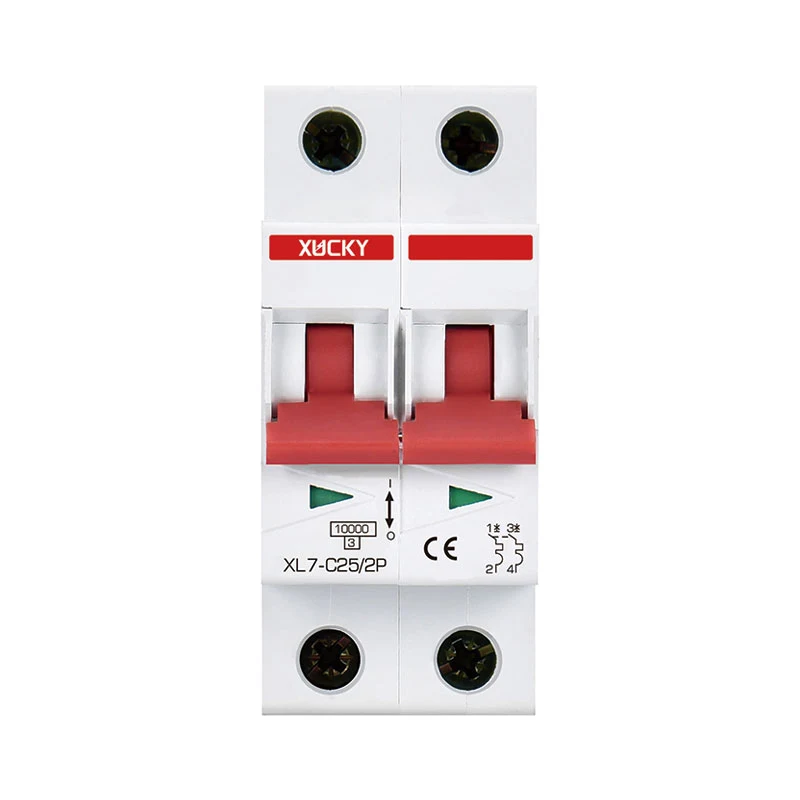

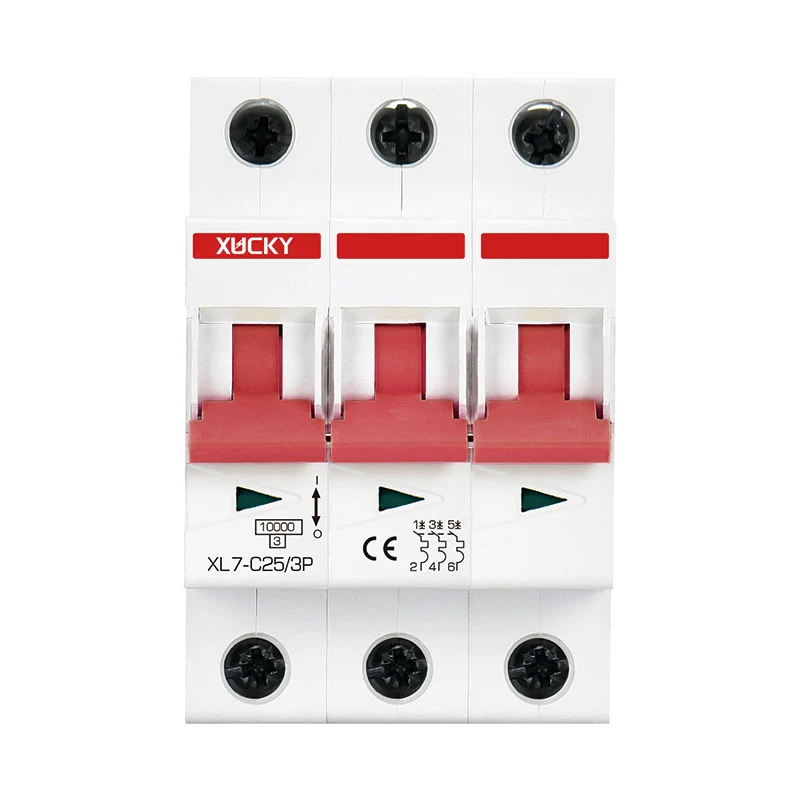

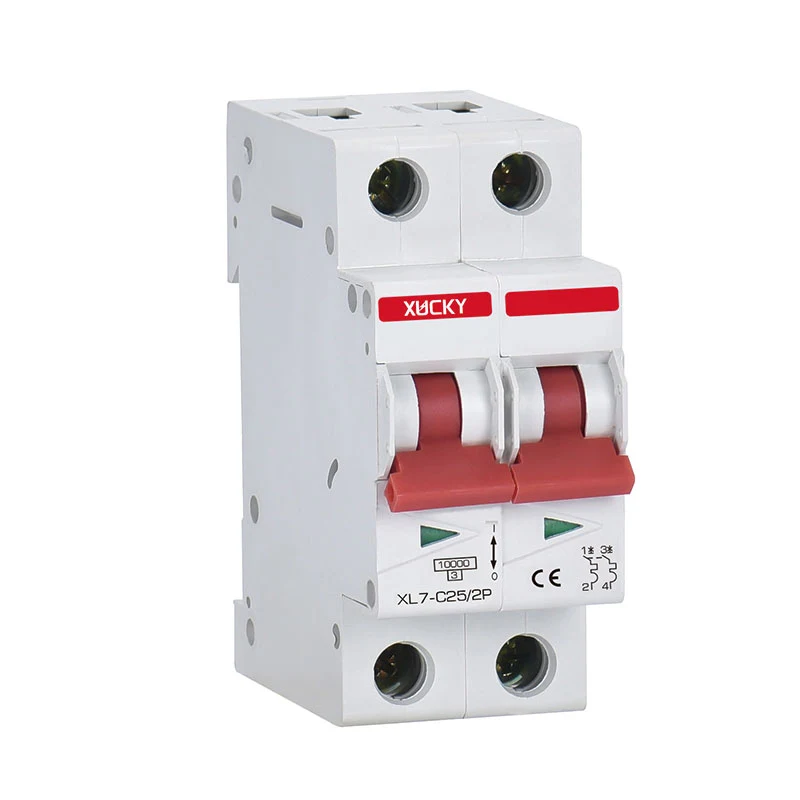

Миниатюрный автоматический выключатель DZ50N-63

Миниатюрный автоматический выключатель DZ50N-63 бренда XUCKY Electric (миниатюрный автоматический выключатель 10KA), в основном используемый для защиты распределительных линий переменного тока 50 Гц/60 Гц, номинальное напряжение 110 В, 230 В (220 В), 400 В (380 В), номинальный ток 1 А, 3 А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 60А и 63А, номинальная отключающая способность при коротком замыкании 10КА или ниже, используется для линий нечастого включения, отключения и преобразования, с перегрузкой, коротким замыканием защита. В то же время 10KA MCB имеет сильные вспомогательные функциональные модули, такие как вспомогательные контакты, контакты индикации с сигнализацией, независимый расцепитель, расцепитель минимального напряжения, дистанционное управление отключением и другие модули. Миниатюрный автоматический выключатель DZ50N-63 (10KA MCB) соответствует стандартам GB10963.1, IEC60898-1.

Отправить запрос

Описание продукта

Высококачественная продукция по индивидуальному заказу Миниатюрный автоматический выключатель DZ50N-63 от китайских поставщиков и производителей. Компания XUCKY Electric уже много лет специализируется на модульном электрическом терминальном оборудовании. Наша продукция имеет хорошее ценовое преимущество и охватывает большую часть рынков Южной Америки, Ближнего Востока, Африки и Юго-Восточной Азии. Мы с нетерпением ждем возможности стать вашим долгосрочным партнером в Китае.

Основные технические параметры

Номинальный ток	6А, 10А, 16А, 25А, 32А, 40А, 50А, 63А
поляки	1П, 2П, 3П, 4П
Номинальное напряжение Ue	230 В/400 В
Номинальное импульсное выдерживаемое напряжение (1,2/50)Uimp	6кВ
Диэлектрическое испытательное напряжение при и Ind. Частота. На 1 минуту	2кВ
Класс защиты	IP20
Характеристика термомагнитного высвобождения	B-кривая (3–5 дюймов), C-кривая (5–10 дюймов), D-кривая (10–14 дюймов)
Электрическая жизнь	2000
Механическая жизнь	10000
Эталонная температура для настройки термоэлемента	35℃
Температура окружающей среды	-5~+40℃
Тип подключения терминала	Крестообразные винты
Кабель-адаптер	6-63А 1-25мм² 16-3AWG
Момент затяжки	3.0 мор.м.
Комбинация с аксессуарами Вспомогательный контакт
Вспомогательный контакт	Да
Контакт сигнализации	Да
Шунтирующий релиз	Да
Расцепление пониженного напряжения	Да

Характеристическая кривая отключения — тип B C D

Температурная компенсация

Если температура окружающей среды не равна 30 градусам, эталонный поправочный коэффициент выглядит следующим образом.

Температура окружающей среды	-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
Текущий поправочный коэффициент	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Связь

Номинальный ток	Минимальный медный провод адаптера
6А	1 мм² / 17AWG
10А	1,5 мм² / 16AWG
16А	1,5 мм² / 16AWG
25А	2,5 мм² / 13AWG
32А	4 мм² / 11AWG

40А	6 мм² / 10AWG
50А	10 мм² / 7AWG
63А	10 мм² / 7AWG
