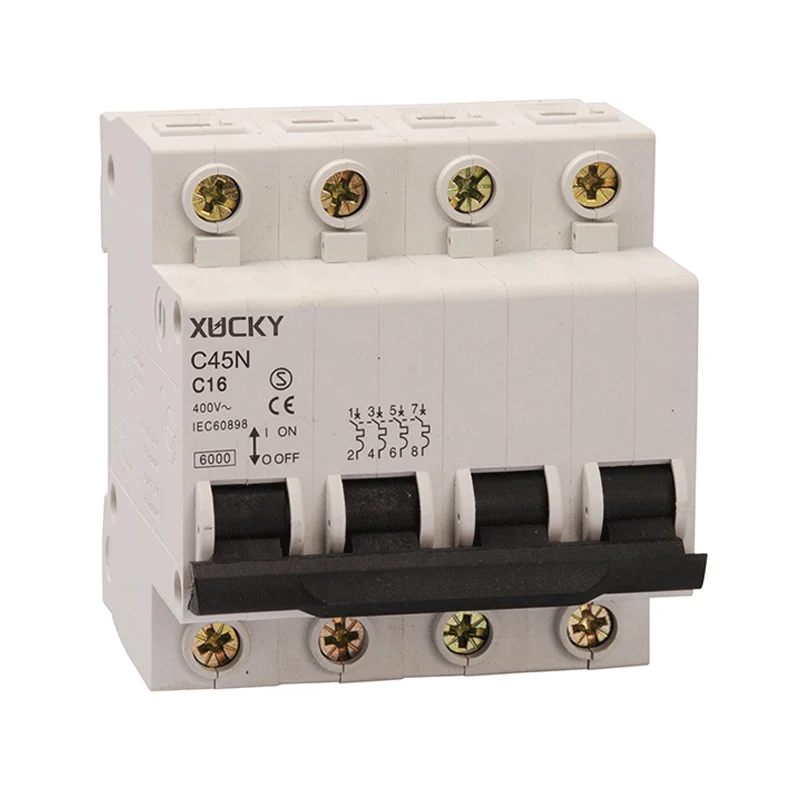

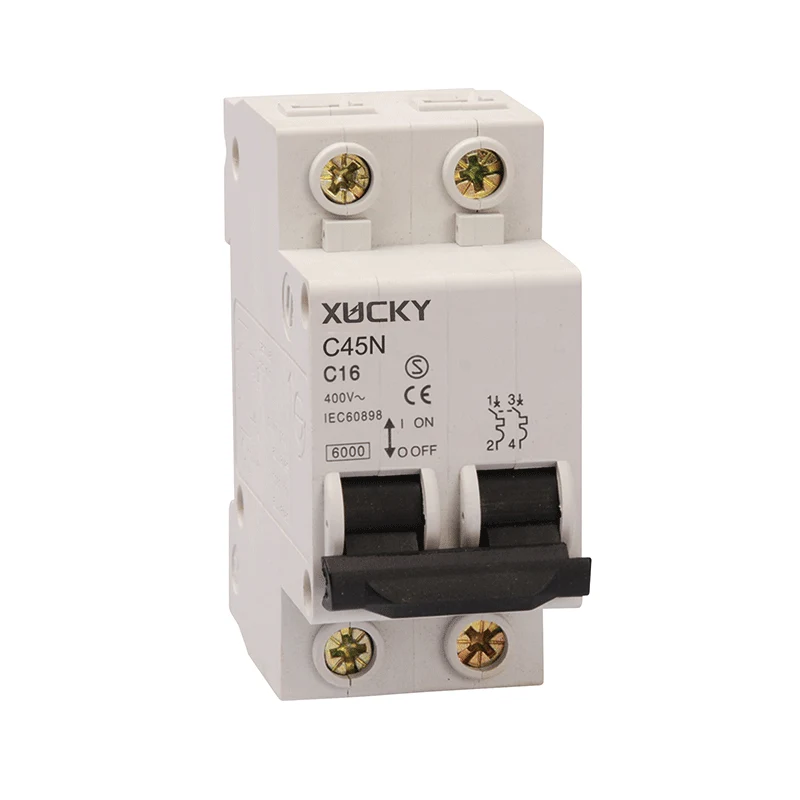

Миниатюрный автоматический выключатель DZ47-63

Высококачественный миниатюрный автоматический выключатель DZ47-63 от китайских поставщиков, компания XUCKY Electric уже много лет специализируется на модульном электрическом терминальном оборудовании. Наша продукция имеет хорошее ценовое преимущество и охватывает большую часть рынков Южной Америки, Ближнего Востока, Африки и Юго-Восточной Азии. Мы с нетерпением ждем возможности стать вашим долгосрочным партнером в Китае.

Область применения

Миниатюрный автоматический выключатель DZ47-63 или называемый MCB в основном используется в сети переменного тока частотой 50/60 Гц, номинальным рабочим напряжением 230 В/400 В и ниже, номинальным током 63 А. Автоматический выключатель в основном используется в электропроводке современных зданий и при перегрузках, защита оборудования от короткого замыкания, распространяется также на нечастое срабатывание и изоляцию линии. Конструктивные особенности автоматического выключателя DZ47-63 состоит из пластикового корпуса, приводного механизма, системы контактной дуги, механизма отключения и других компонентов. В корпусе используется специальный пластик с высокой огнестойкостью и высокой прочностью, он обладает высокой ударопрочностью и легким весом. Детали рабочего механизма выключателя DZ47 изготовлены из высокопрочного пластика, что обеспечивает чувствительность и надежность при получении наименьшего момента инерции, благодаря чему время от короткого замыкания до срабатывания механизма отключения сокращается. Механизм отключения состоит из биметаллического механизма отключения с обратным временем срабатывания при перегрузке и электромагнитного механизма мгновенного действия при коротком замыкании. Система контактной дуги использует специальный угол направляющей дуги и проход за пределами помещения и имеет значительные характеристики ограничения тока. Миниатюрный автоматический выключатель DZ47 соответствует требованиям стандартов IEC60898 и GB10963.1. Миниатюрные автоматические выключатели DZ47-63 производства TAIXI сертифицированы национальными сертификатами CCC и CE.

Модель и значение

Нормальные условия эксплуатации и условия установки

3.1 Верхний предел температуры окружающей среды не превышает +40 ℃, нижний предел не менее -5 °C, а средняя температура за 24 часа не превышает +35 °C.

3.2 Высота места установки не должна превышать 2000м.

3.3 Относительная влажность воздуха при температуре окружающего воздуха +40 ℃ не более 50 %, допускается более высокая относительная влажность при более низких температурах; например при +20℃ до 90%. Следует принять особые меры предосторожности в отношении образования конденсата, который может иногда образовываться на изделии из-за изменений температуры.

3.4 Степень загрязнения: Класс 2.

3.5 Условия установки: Устанавливается в месте без значительных воздействий, вибрации, неопасной (взрывоопасной) среды.

3.6 Установка: монтажная рейка TH35-7,5.

3.7 Категория установки: Класс II, III.

Основные параметры и технические характеристики

Основные характеристики автоматического выключателя DZ47:

По номинальному току: 1А, 2А, 3А, 4А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А.

По ПОЛЮСУ: 1П. Однополюсный; 2П. Два полюса; 3П. Трехполюсный; 4П. Четырехполюсный.

В зависимости от формы мгновенного расцепителя выключателя: a. Автоматический выключатель типа B (3–6 дюймов); б. Автоматический выключатель типа C (5–10 дюймов); в. Автоматический выключатель типа D (10–20 дюймов).

Механический и электрический срок службы: Миниатюрный автоматический выключатель DZ47 замыкает и размыкает номинальный ток при номинальном напряжении, коэффициент мощности составляет 0,85–0,9, в соответствии с частотным испытанием рабочего цикла в час 120 раз (> 32 А) или 240 (≤ 32 А), его электрический срок службы составляет 4000 раз, механический срок службы - 10 000 раз.

Технические параметры автоматического выключателя DZ47

Номинальная отключающая способность при коротком замыкании ДЗ47-63

Характеристики защиты от перегрузки по току при температуре окружающей среды 30 ℃ ~ 35 ℃.

Коэффициент температурной компенсации автоматического выключателя DZ47

Поправочный коэффициент тока, используемого автоматическим выключателем DZ47 Miniatru на разных высотах.

DZ47 Характеристика отключения автоматического выключателя DZ47-63

Характеристическая кривая отключения автоматического выключателя типа C

Характеристическая кривая отключения автоматических выключателей типа D

Проводка: 25 мм² и ниже для подключения проводов, метод подключения — винты для затягивания проводки, крутящий момент — 2,0 Н·м.

Габаритные и установочные размеры

Что такое миниатюрный автоматический выключатель?

MCB — это электрический выключатель с автоматическим управлением. Миниатюрные автоматические выключатели предназначены для предотвращения повреждения электрической цепи в результате превышения тока. Они предназначены для отключения при перегрузке или коротком замыкании для защиты от электрических неисправностей и отказа оборудования.

Используются ли еще мини-выключатели?

Предохранитель может этого не обнаружить, но миниатюрный автоматический выключатель делает это более надежно. MCB гораздо более чувствителен к перегрузке по току, чем предохранитель. Работа с автоматическим выключателем электрически безопаснее, чем с предохранителем.

Для чего используются мини-выключатели?

Миниатюрный автоматический выключатель используется в жилых и коммерческих помещениях, где подается только одна фаза питания (однофазная) для защиты проводки и оборудования от повреждений, вызванных сверхтоками. А однофазная система обычно используется для освещения или бытовой техники в доме или на работе.
