Миниатюрный автоматический выключатель DZ47N-63

Высококачественная продукция по индивидуальному заказу Миниатюрный автоматический выключатель DZ47N-63 от китайских поставщиков и производителей, XUCKY Electric предлагает широкий ассортимент продукции для удовлетворения различных потребностей наших клиентов по всему миру. Наша приверженность высочайшему качеству, инновационным технологиям и превосходному обслуживанию клиентов выделяет нас в нашей отрасли.

Отправить запрос

Описание продукта

Введение

Миниатюрные автоматические выключатели DZ47N-63 марки XUCKY Electric предназначены для защиты распределительных и групповых систем с различной нагрузкой:

- электроприборы, освещение – выключатели с характеристикой V;

- приводы с умеренными пусковыми токами (компрессор, группа вентиляторов) - выключатели характеристики С;

- приводы с большими пусковыми токами (подъемные механизмы, насосы) - выключатели характеристики D;

Миниатюрные выключатели ДА47Н-63 рекомендуются для использования в электрораспределительных щитках жилых и общественных зданий.

Преимущества

· Два типа защиты от короткого замыкания.

· Широкий диапазон рабочих температур от –40 до +50°С.

· Обновлен более широкий рычаг включения с улучшенной площадью контакта.

· Насечки на клеммных зажимах позволяют снизить тепловые потери и повысить механическую устойчивость соединения.

МСБ ДА47Н-63
Для защиты общего распределения электроэнергии (IEC/EN 60898-1)

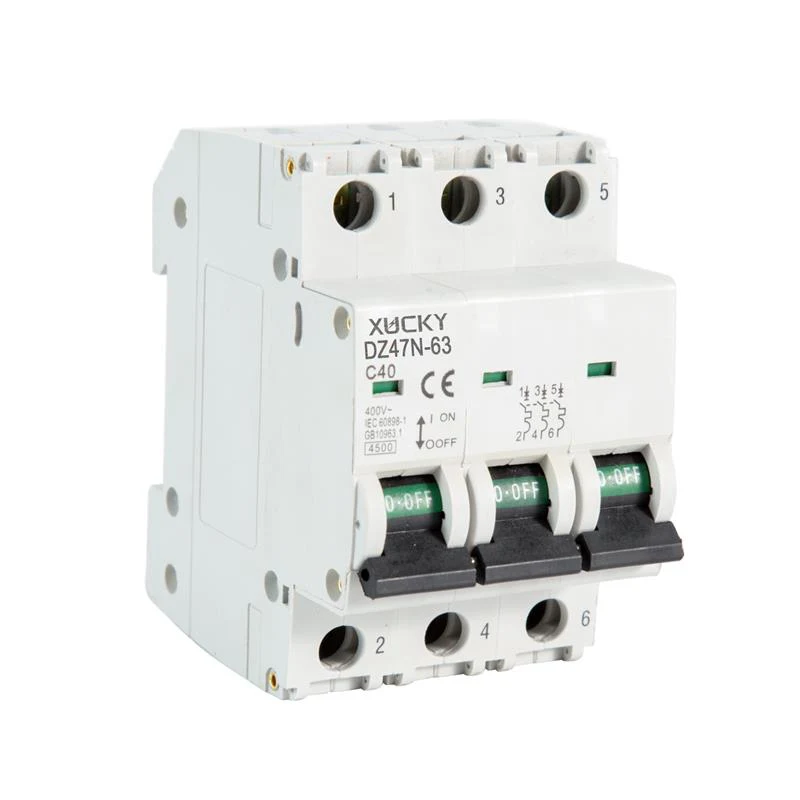

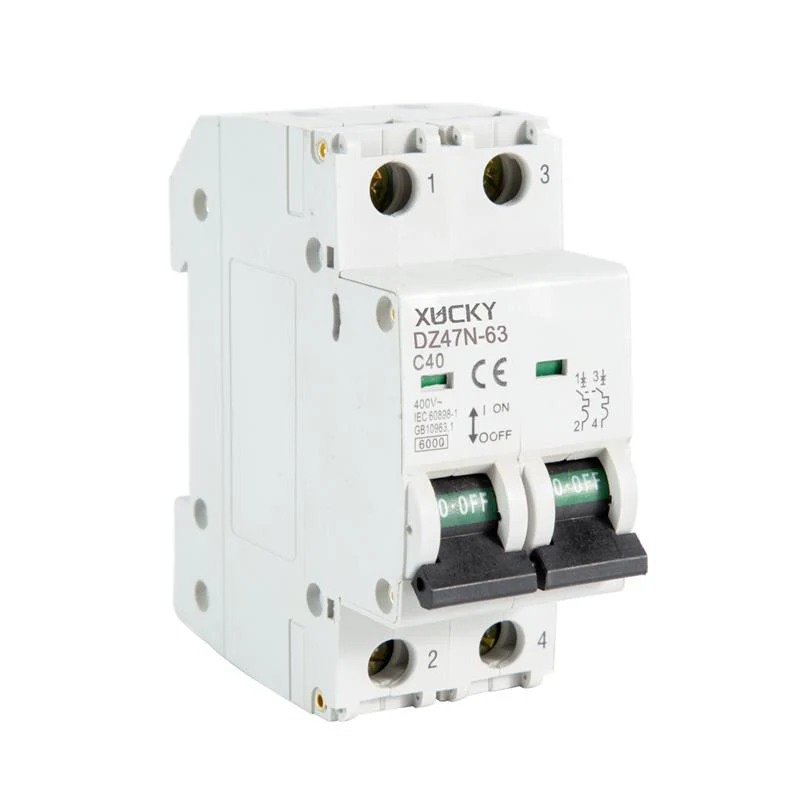

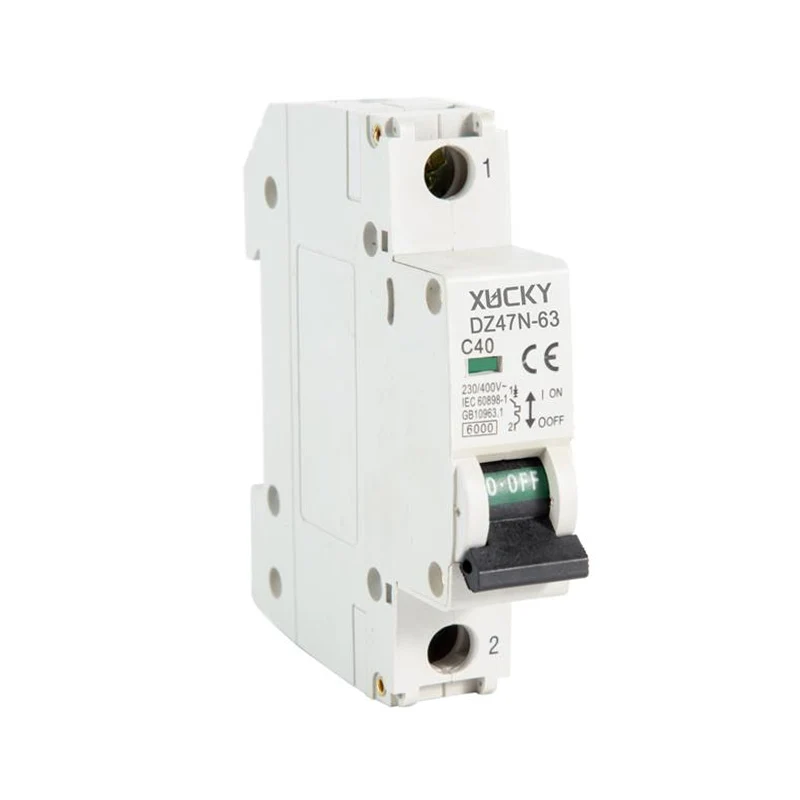

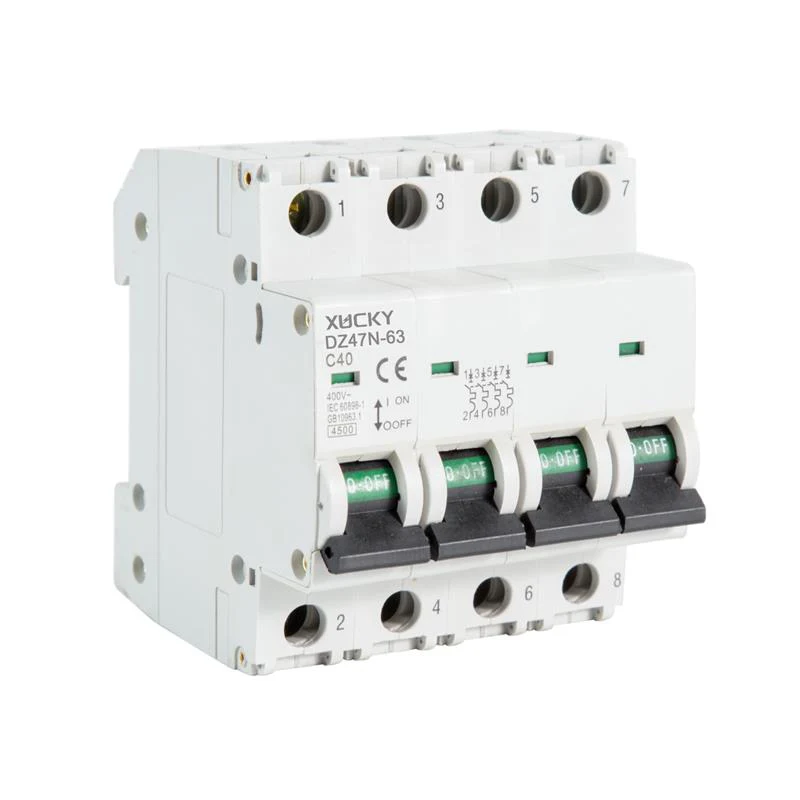

поляки		1П			2П	3П	4П
Электрические характеристики
Функции		защита от короткого замыкания, защита от перегрузки, изоляция, контроль
Номинальная частота f Гц		50-60 Гц
Номинальное рабочее напряжение Ue В переменного тока		230/400			400
Номинальный ток In A		6,10,16,20,25,32,40,50,63
Номинальное изолированное напряжение Ui В		500
Импульсное выдерживаемое напряжение Uimp кВ		4
Мгновенный тип отключения	ДА47Н-63Н	Б/К/Д
	ДА47Н-63Х	Б/К/Д
Номинальное короткое замыкание Icn(кА)	ДА47Н-63Н	4.5
	ДА47Н-63Х	6
Тип выпуска		Термомагнитный тип
Срок службы (O~C)		Механический	Фактическая стоимость	20000
			Стандартное значение	4000
		Электрический	Фактическая стоимость	8000
			Стандартное значение	4000
Подключение и установка
Степень защиты		IP20
Провод мм²		1~35
Рабочая температура		-5～+40℃
Устойчивость к влажности и жаре		Класс 2
Высота над морем		≤2000
Относительная влажность		+20℃,≤90%;+40℃,≤50%
Степень загрязнения		2
Среда установки		Избегайте явных ударов и вибрации.
Класс установки		КлассⅡ , КлассⅢ
Монтаж		DIN35-рейка
Сочетание с аксессуарами
Вспомогательный контакт		Да
Контакт сигнализации		Да
Шунтирующий релиз		Да
Расцепитель минимального напряжения		Да
Вспомогательный контакт+контакт сигнализации		Да
Размеры (мм) (ШxВxД)			a	17.5				35	52.5	70
			b	80.2				80.2	80.2	80.2
			c	76.5				76.5	76.5	76.5
