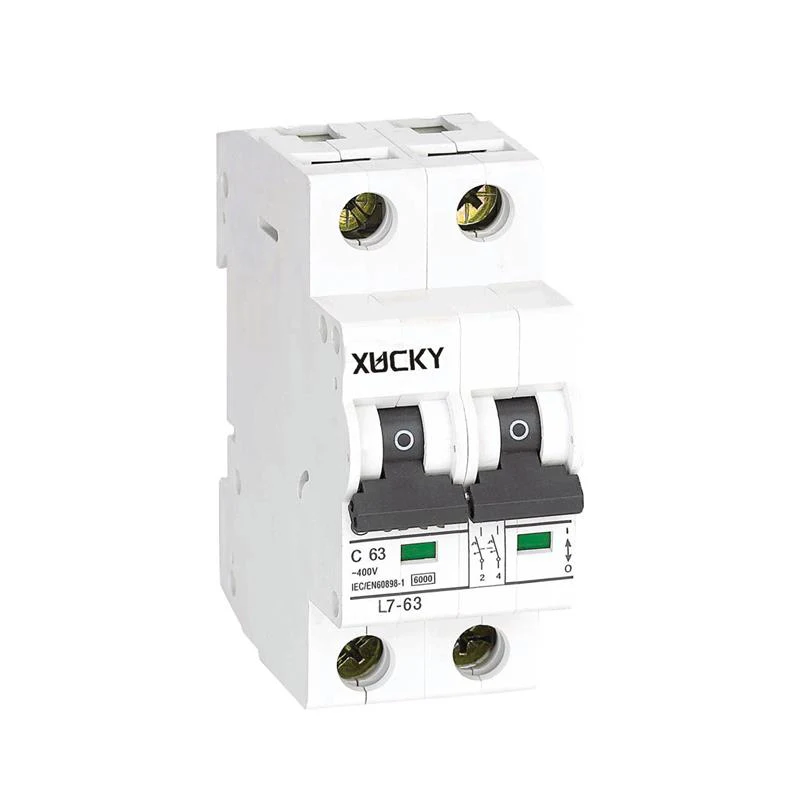

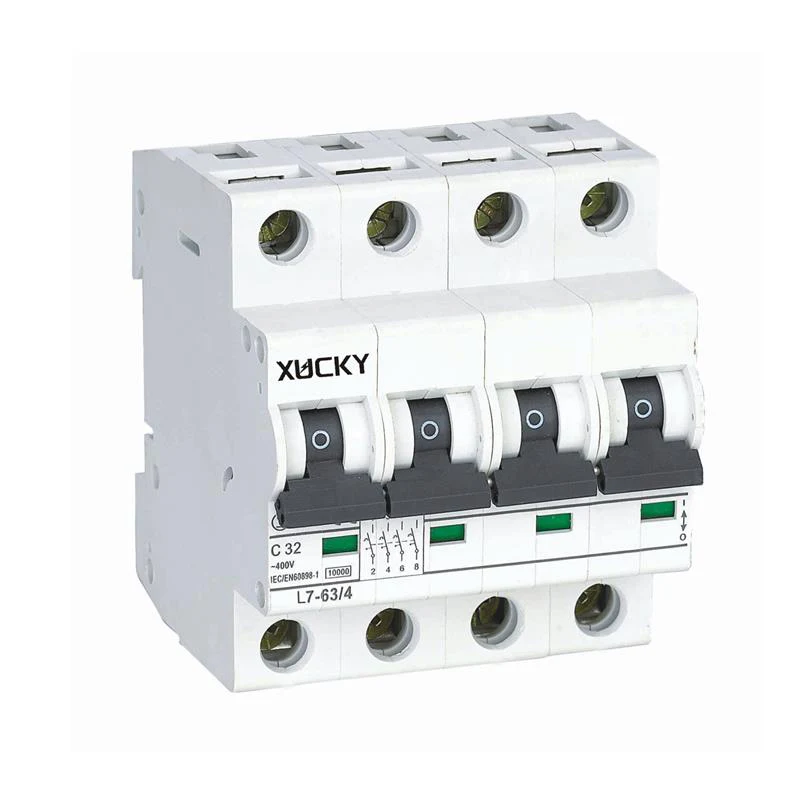

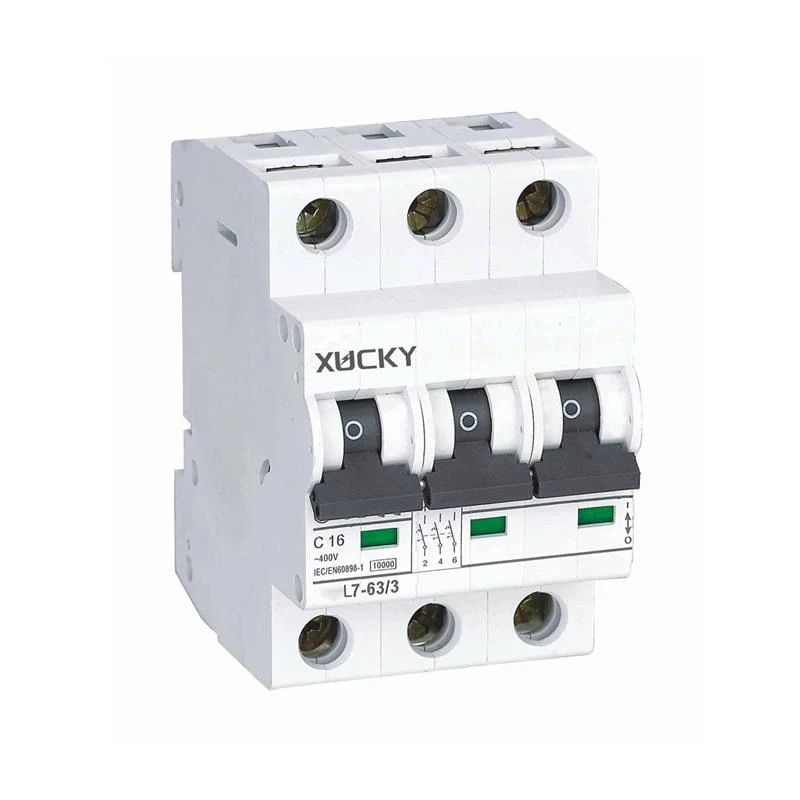

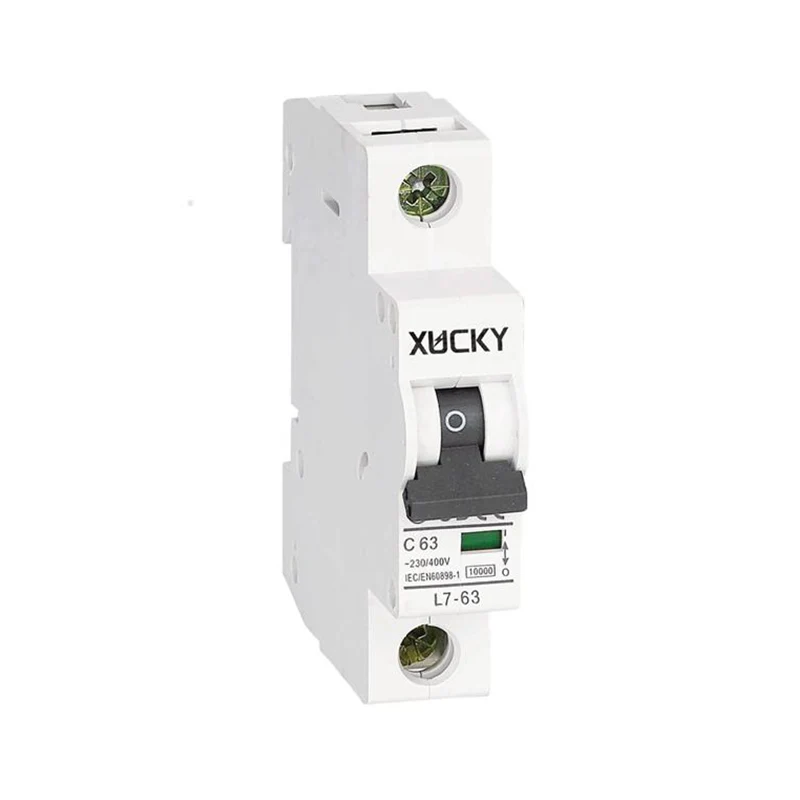

Миниатюрный автоматический выключатель L7-63 бренда XUCKY Electric (миниатюрный автоматический выключатель 10KA), в основном используемый для защиты распределительных линий переменного тока частотой 50 Гц/60 Гц, номинальным напряжением 110 В, 230 В (220 В), 400 В (380 В), номинальным током 1 А, 3 А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 60А и 63А, номинальная отключающая способность при коротком замыкании 10КА или ниже, используется для линий нечастого включения, отключения и преобразования, с перегрузкой, коротким замыканием защита. В то же время 10KA MCB имеет сильные вспомогательные функциональные модули, такие как вспомогательные контакты, контакты индикации с сигнализацией, независимый расцепитель, расцепитель минимального напряжения, дистанционное управление отключением и другие модули. Миниатюрный автоматический выключатель L7-63 (10KA MCB) соответствует стандартам GB10963.1, IEC60898-1.
|
Номинальный ток |
6А, 10А, 16А, 25А, 32А, 40А, 50А, 63А |
|
поляки |
1П, 2П, 3П, 4П |
|
Номинальное напряжение Ue |
230 В/400 В |
|
Номинальное импульсное выдерживаемое напряжение (1,2/50)Uimp |
6кВ |
|
Диэлектрическое испытательное напряжение при и Ind. Частота. На 1 минуту |
2кВ |
|
Класс защиты |
IP20 |
|
Характеристика термомагнитного высвобождения |
B-кривая (3–5 дюймов), C-кривая (5–10 дюймов), D-кривая (10–14 дюймов) |
|
Электрическая жизнь |
2000 |
|
Механическая жизнь |
10000 |
|
Эталонная температура для настройки термоэлемента |
35℃ |
|
Температура окружающей среды |
-5~+40℃ |
|
Тип подключения терминала |
Крестообразные винты |
|
Кабель-адаптер |
6-63А 1-25мм² 16-3AWG |
|
Момент затяжки |
3.0 м.м. |
|
Комбинация с аксессуарами Вспомогательный контакт |
|
|
Вспомогательный контакт |
Да |
|
Контакт сигнализации |
Да |
|
Шунтирующий релиз |
Да |
|
Расцепление пониженного напряжения |
Да |
Если температура окружающей среды не равна 30 градусам, эталонный поправочный коэффициент выглядит следующим образом.
|
Температура окружающей среды |
-20℃ |
-10℃ |
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
50℃ |
60℃ |
|
Текущий поправочный коэффициент |
1.25 |
1.2 |
1.15 |
1.10 |
1.05 |
1.00 |
0.95 |
0.90 |
0.85 |
|
Номинальный ток |
Минимальный медный провод адаптера |
|
6А |
1 мм² / 17AWG |
|
10А |
1,5 мм² / 16AWG |
|
16А |
1,5 мм² / 16AWG |
|
25А |
2,5 мм² / 13AWG |
|
32А |
4 мм² / 11AWG |
|
40А |
6 мм² / 10AWG |
|
50А |
10 мм² / 7AWG |
|
63А |
10 мм² / 7AWG |
Для установки используется стальная монтажная рейка типа Th35-7,5.
