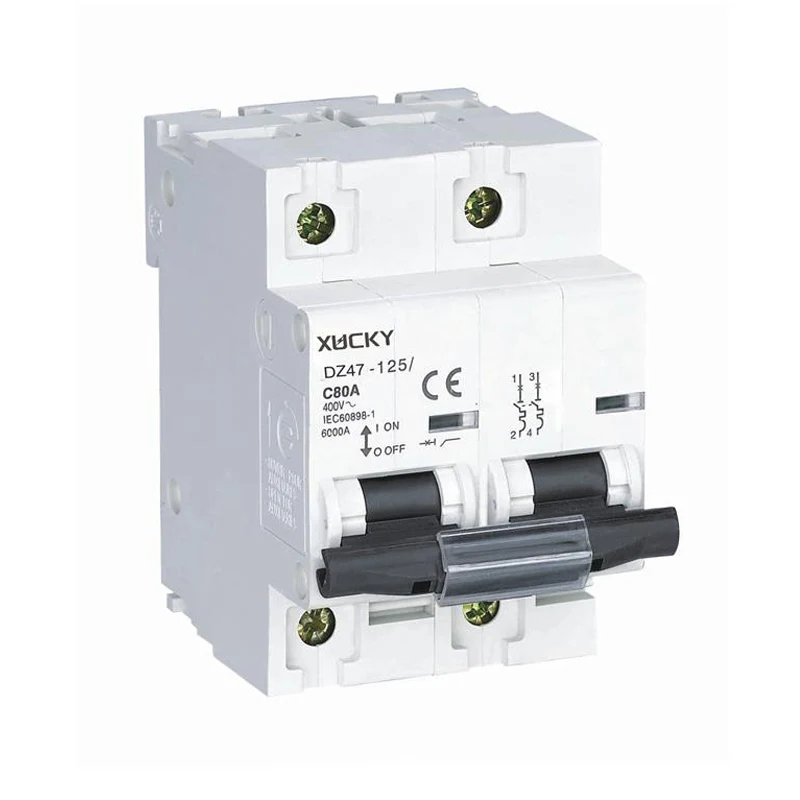

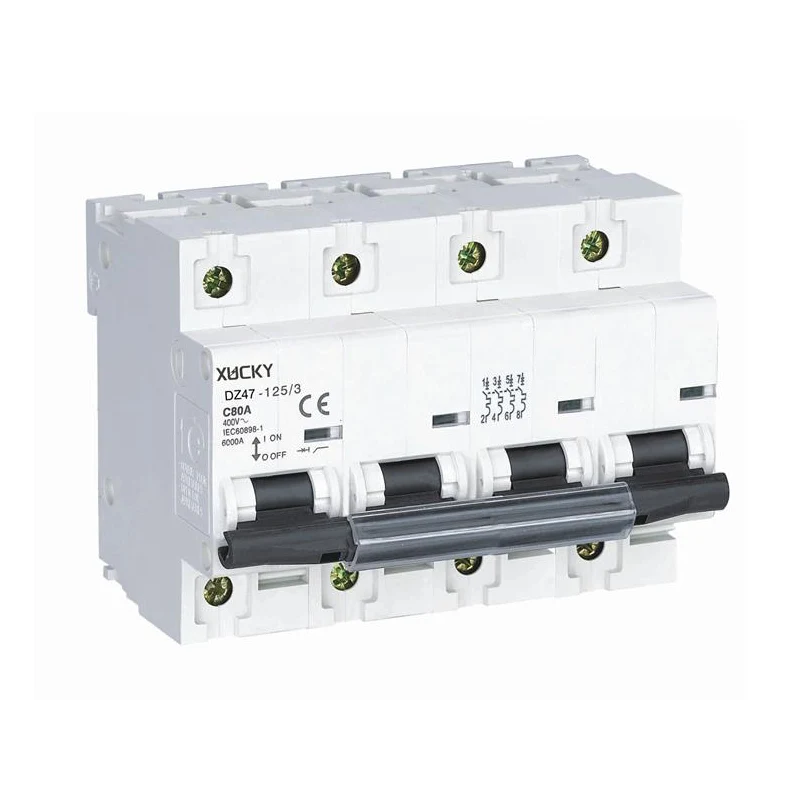

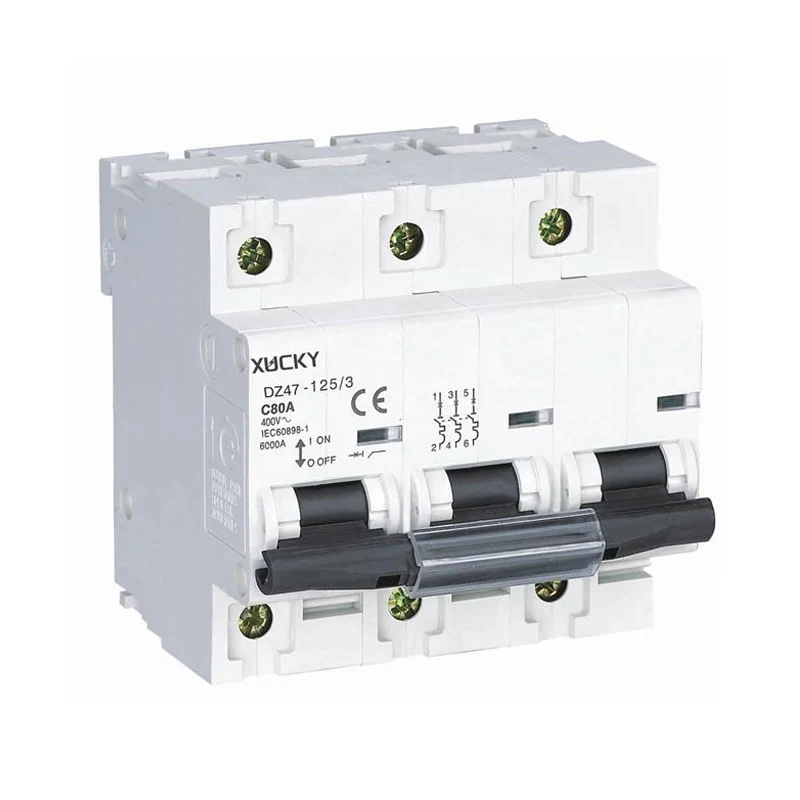

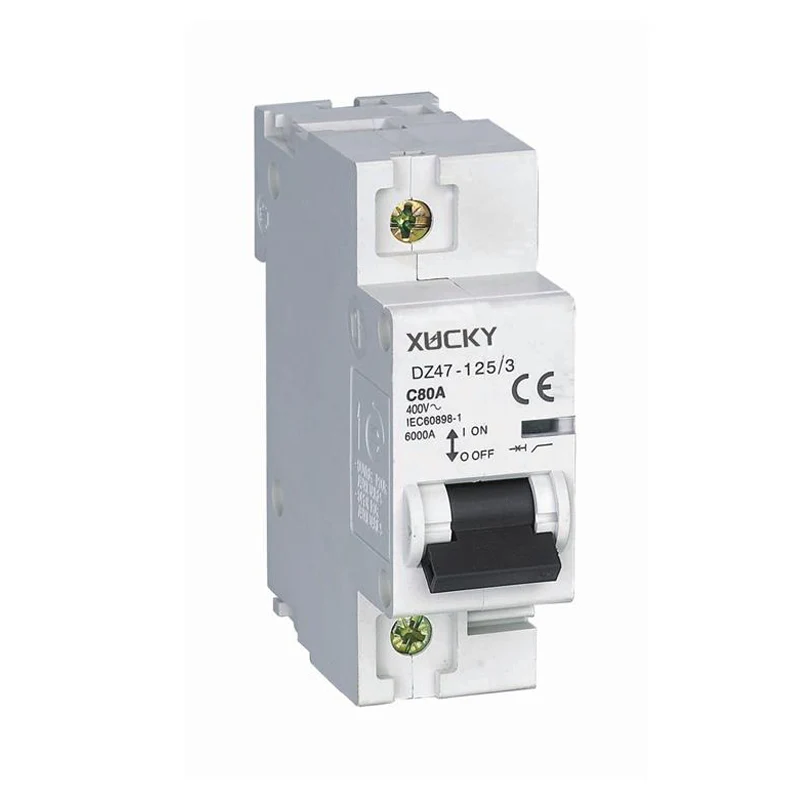

Миниатюрный автоматический выключатель DZ47-125

Область применения

Миниатюрный автоматический выключатель DZ47-125 представляет собой автоматический выключатель на 125 А, который используется для защиты от перегрузки и короткого замыкания в цепях переменного тока частотой 50/60 Гц. Имеет длительный срок службы и может использоваться в системах освещения и электрораспределения. DZ47-125 имеет пластиковый корпус и обеспечивает защиту от утечек, перегрузки и короткого замыкания. Он предназначен для быстрой и простой установки и может быть установлен за несколько минут.

Защиты и функции Защита от короткого замыкания

• Защита от перегрузки
• (защита от перегрузки по току)
• Функция изоляции
• Вспомогательная функция управления

Миниатюрный автоматический выключатель DZ47-125 (автоматический выключатель на 125 А) с защитой от короткого замыкания и перегрузки, подходит для системы освещения и распределения электроэнергии, а также системы распределения мощности двигателя. DZ47-125 симпатичный, легкий и красивый, он обеспечивает надежную работу, высокую отключающую способность и быстрое срабатывание. Он установлен на рельсе. Корпус и комплектующие изготовлены из ударопрочного и огнестойкого пластика. DZ47-125 MCB имеет длительный срок службы и в основном используется для защиты от перегрузки и короткого замыкания в цепях переменного тока частотой 50 Гц/60 Гц с напряжением 230 В для однополюсных и напряжением 400 В для двухполюсных, трехполюсных и четырехполюсных. полюс, а в нормальном состоянии DZ47 MCB может редко переключать электрооборудование и цепи освещения. DZ47 MCB может быть установлен с расцепителем минимального напряжения, независимым расцепителем и другими аксессуарами, которые также используются для изолирующих выключателей, защиты от пониженного напряжения и дистанционного отключения цепи. DZ47-125 MCB (автоматический выключатель на 125 А) соответствует стандартам IEC60947-2, GB14048.2 и GB10963.

Модель и значение

Нормальные условия эксплуатации и условия установки

3.1 Температура окружающего воздуха: -5℃~+40℃, средняя температура за 24 часа ниже +35℃.

3.2 Высота места установки не должна превышать 2000м.

3.3 Местонахождение относительной влажности воздуха при максимальной температуре +40℃ не более 50%; Например, +20℃ для 90%. И учтите изменение температуры продукта на поверхности геля.

3.4 Степень загрязнения: 2.

3.5 Условия установки: Устанавливается в месте без значительных воздействий, вибрации, неопасной (взрывоопасной) среды. И во взрывоопасных средах, и в среде без достаточного количества пыли, вызывающей коррозию металла и разрушение газовой и электрической изоляции, в местах, где нет попадания дождя и снега.

3.6 Установка: установка на рейку TH35-7.5, установка в распределительной коробке, распределительном шкафу или коробке, установка предполагает вертикальную установку. Наклон монтажной плоскости к вертикальной плоскости не должен превышать ± 5 °, подъем ручки означает приведение в действие. на.

3.7 Категория установки: Класс Ⅲ.

Технические параметры

■ Номинальный ток: 63 А, 80 А, 100 А, 125 А.

■ Номинальное рабочее напряжение: 230/400 В переменного тока.

■ Отключающая способность: 10 кА

■ Окно индикации

□ Окно индикации механического контакта, надежная инструкция по отключению

□ Окно зеленого цвета, контакт разомкнут. Окно красное, контакт в закрытом состоянии.

■ Импульсное выдерживаемое напряжение: 4 кВ

■ Номинальное напряжение изоляции: 500 В.

■ Аксессуары

□ Вспомогательный контакт OF, независимый расцепитель MX + OF

■ Характеристики срабатывания

□ Кривая типа C: для защиты обычных нагрузочных и распределительных кабелей, настройка магнитного расцепителя в диапазоне действия 8,5In ± 20%

□ Кривая типа D: защита от ударной нагрузки с большим пусковым током (например, трансформаторы и т. д.), настройка магнитного расцепителя в диапазоне действия 12In ± 20%

Автоматический выключатель обладает высокой токоограничивающей способностью, что позволяет ограничить разрушительную энергию, вызываемую коротким замыканием. Его токоограничивающие характеристики показаны на рисунке 1.

Характеристики защиты от перегрузки по току (эталонная температура 35 ℃)

Текущее значение коррекции, используемое при различных температурах окружающей среды

Коэффициент коррекции тока, используемый на разных высотах автоматического выключателя DZ47 на 125 А

Механический электрический срок службы автоматического выключателя DZ47 на 125 А

Другой

Конструктивные особенности автоматического выключателя ДЗ47-125 на 125 А

Высокая номинальная отключающая способность при коротком замыкании.

С красными и зелеными инструкциями по безопасности обеспечивается более высокий уровень безопасности.

Благодаря работе механизма накопления энергии контакт быстро закрывается, чтобы преодолеть неблагоприятное воздействие скорости ручного управления, что значительно увеличивает срок службы продукта.

Проводка: соединение проводом сечением (16 ~ 50) мм², момент затяжки клемм составляет 3,5 Н·м.

Характеристическая кривая отключения типа C DZ47-125 MCB

Габаритные и установочные размеры
