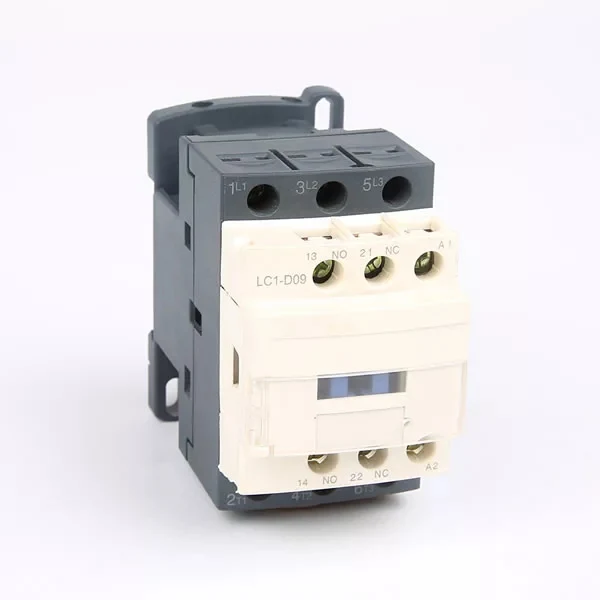

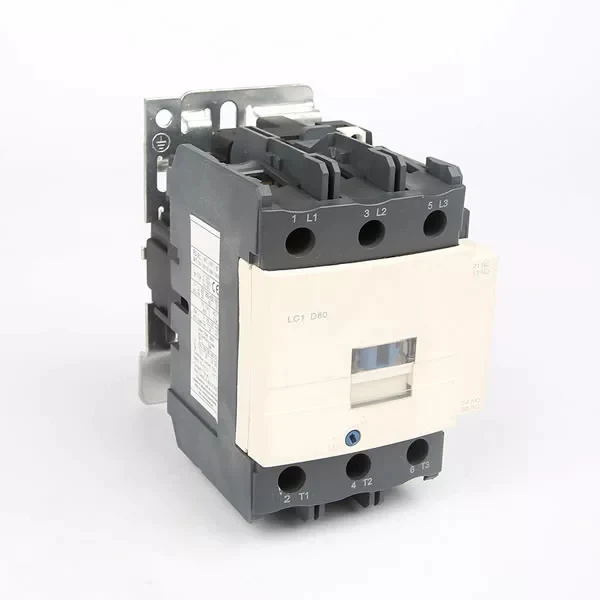

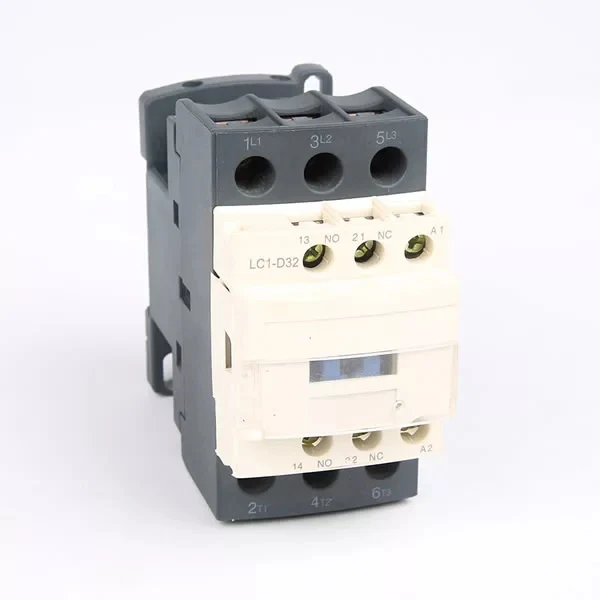

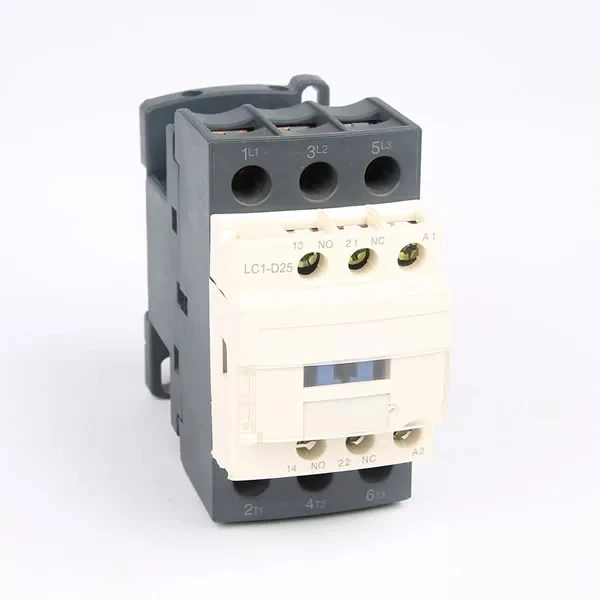

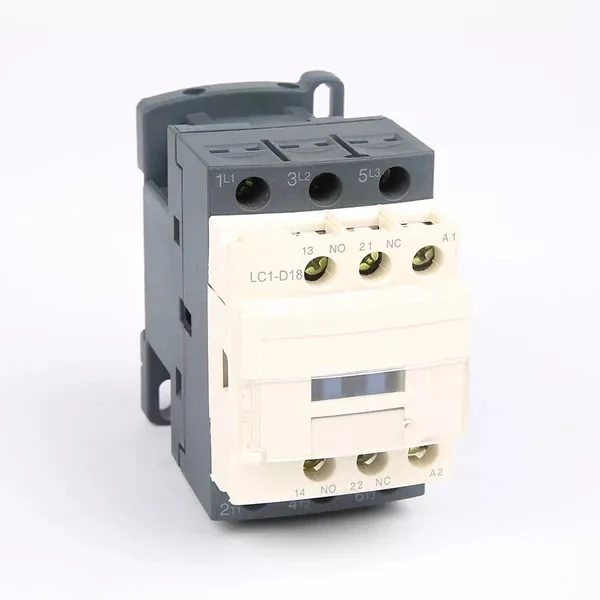

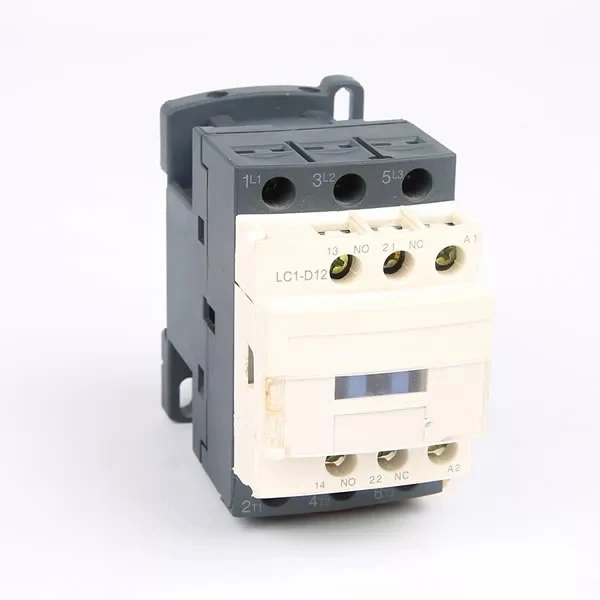

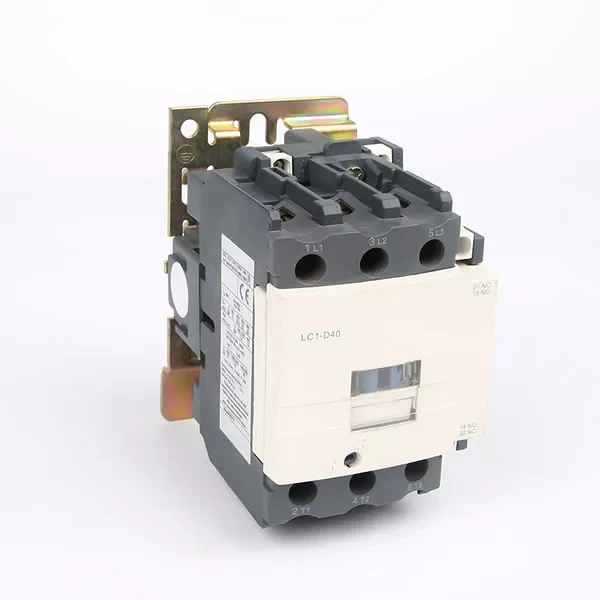

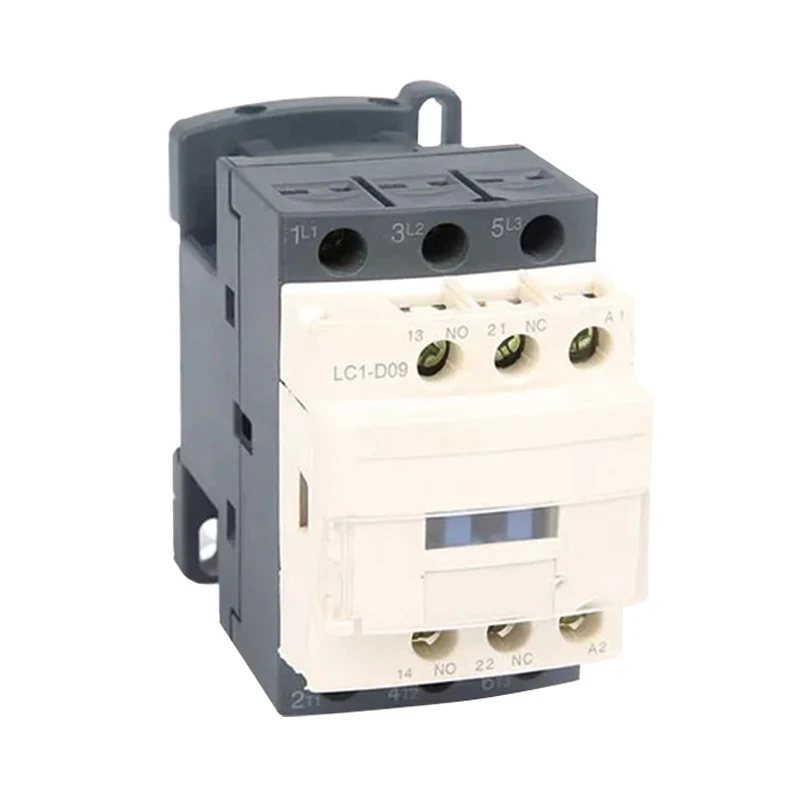

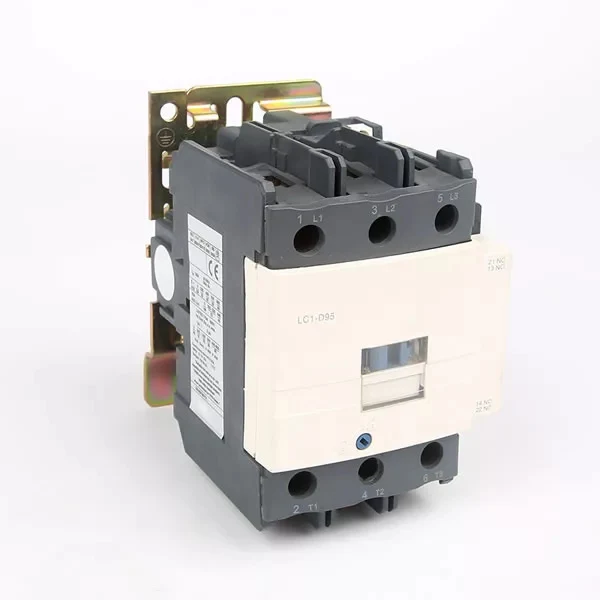

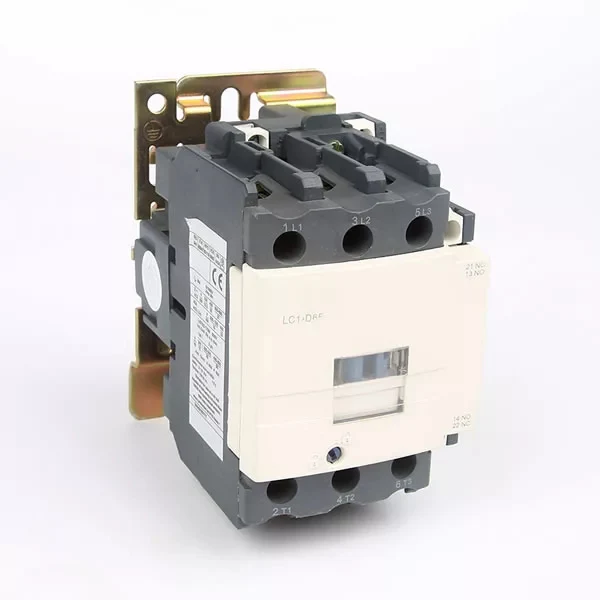

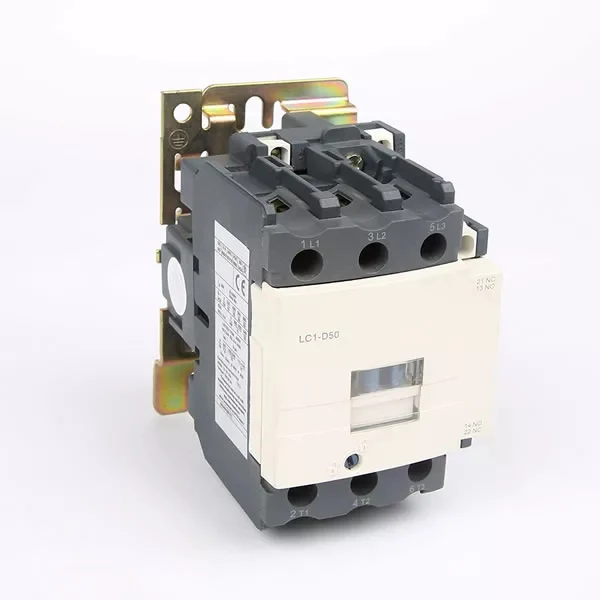

Контактор переменного тока LC1-D

XUCKY Electric является крупным производителем и поставщиком контакторов переменного тока LC1-D в Китае. На протяжении многих лет мы специализируемся на модульном электрическом терминальном оборудовании, наша продукция имеет хорошее ценовое преимущество и охватывает большую часть рынков Европы и Америки. Мы с нетерпением ждем возможности стать вашим долгосрочным партнером в Китае.

Отправить запрос

Описание продукта

ОБЩИЕ СВЕДЕНИЯ о контакторе переменного тока LC1-D

●1.1 Сертификаты: CE;

●1.2 Электрические параметры: переменный ток 50/60 Гц, 690 В, до 620 А;

●1.3 Применение: дистанционное включение и размыкание цепей, защита цепи от перегрузки при сборке с тепловым реле перегрузки, частый пуск и управление двигателем переменного тока;

●1.4 Категория применения: АС-3, АС-4;

●1,5 Высота: ≤2000 м;

●1.6 Температура окружающей среды: -5℃~ +40℃;

●1.7 Категория монтажа: Ⅲ;

●1.8 Условия монтажа: наклон между монтажной плоскостью и вертикальной плоскостью не должен превышать 士5°;

●1.9 Стандарт: МЭК/EN 60947-4-1.

ТЕХНИЧЕСКИЕ ДАННЫЕ контактора переменного тока LC1-D

Предметы		Модель	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
поляк			3/4	3/4	3/4	3/4	3/4
Вспомогательный контакт			1НО+1НЗ	1НО+1НЗ	1НО+1НЗ	1НО+1НЗ	1НО+1НЗ
Номинальный условный ток нагрева (А) AC-1			20	20	30	40	50
Номинальная эксплуатационная ток (А)	380/400В	АС-1 АС-4	9	12	18	25	32
	380/400В	АС-1 АС-4	3.5	5	7.7	8.5	12
	660/690В	АС-3 АС-4	6.6	8.9	12	18	21
	660/690В	АС-3 АС-4	1.5	2	3.8	4.4	7.5
Номинальное напряжение изоляции (В переменного тока)			690	690	690	690	690
Мощность контролируемого 3-фазный двигатель с коробкой (AC-3)	кВт	220/230 В переменного тока 380/415 В переменного тока 660/690 В переменного тока	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
Катушка переменного тока (В)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
Катушка постоянного тока (В)			24, 36, 48, 110, 220

Предметы		Модель	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
поляк			3/4	3/4	3/4	3/4	3/4
Вспомогательная цепь Cat:AC-15, Ue=4 15 В le=0,95 А Ith=10 А			1НО+1НЗ	1НО+1НЗ	1НО+1НЗ	1НО+1НЗ	1НО+1НЗ
Номинальный условный ток нагрева (А) AC-1			60	80	80	110	110
Номинальная эксплуатационная ток (А)	380/400В	АС-3 АС-4	40	50	65	80	95
	380/400В	АС-3 АС-4	18.5	24	28	37	44
	660/690В	АС-3 АС-4	34	39	42	49	49
	660/690В	АС-3 АС-4	9	12	14	17.3	21.3
Номинальное напряжение изоляции (В переменного тока)			690	690	690	690	690
Мощность контролируемого 3-фазный двигатель с коробкой (AC-3)	КВт	220/230 В переменного тока 380/415 В переменного тока 660/690 В переменного тока	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
Катушка переменного тока (В)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
Катушка постоянного тока (В)			24, 36, 48, 110, 220

Предметы		Модель	LC1-D115	LC1-D150	LC1-D170	LC1-D205	LC1-D245
поляк			3	3	3	3/4	3/4
Номинальный условный ток нагрева (А) AC-1			200	200	200	275	280
Номинальная эксплуатационная ток (А)	380/400В	АС-3 АС-4	115	150	170	205	245
	380/400В	АС-3 АС-4	50	65	70	75	85
	660/690В	АС-3 АС-4	70	90	100	108	115
	660/690В	АС-3 АС-4	25	32	35	38	40
Номинальное напряжение изоляции (В переменного тока)			690	690	690	690	690
Мощность контролируемого 3-фазный двигатель с коробкой (AC-3)	кВт	380/415 В переменного тока 660/690 В переменного тока	55	75	75	90	110
	кВт	380/415 В переменного тока 660/690 В переменного тока	80	100	100	110	140
Катушка переменного тока (В)			110, 127, 220, 240, 380, 415, 440, 480, 500, 600

Предметы		Модель	LC1-D300	LC1-D410	LC1-D475	LC1-D620
поляк			3/4	3/4	3/4	3/4
Номинальный условный ток нагрева (А) AC-1			360	430	580	850
Номинальная эксплуатационная ток (А)	380/400В	АС-3 АС-4	300	410	475	620
	380/400В	АС-3 АС-4	124	150	185	188
	660/690В	АС-3 АС-4	190	235	290	360
	660/690В	АС-3 АС-4	60	72	85	170
Номинальное напряжение изоляции (В переменного тока)			690	690	690	690
Мощность управляемого 3-фазного двигатель с коробкой (AC-3)	кВт	380/415 В переменного тока 660/690 В переменного тока	160	200	250	335
	кВт	380/415 В переменного тока 660/690 В переменного тока	220	280	330	450
Катушка переменного тока (В)			110, 127, 220, 240, 380, 415, 440, 480, 500, 600
