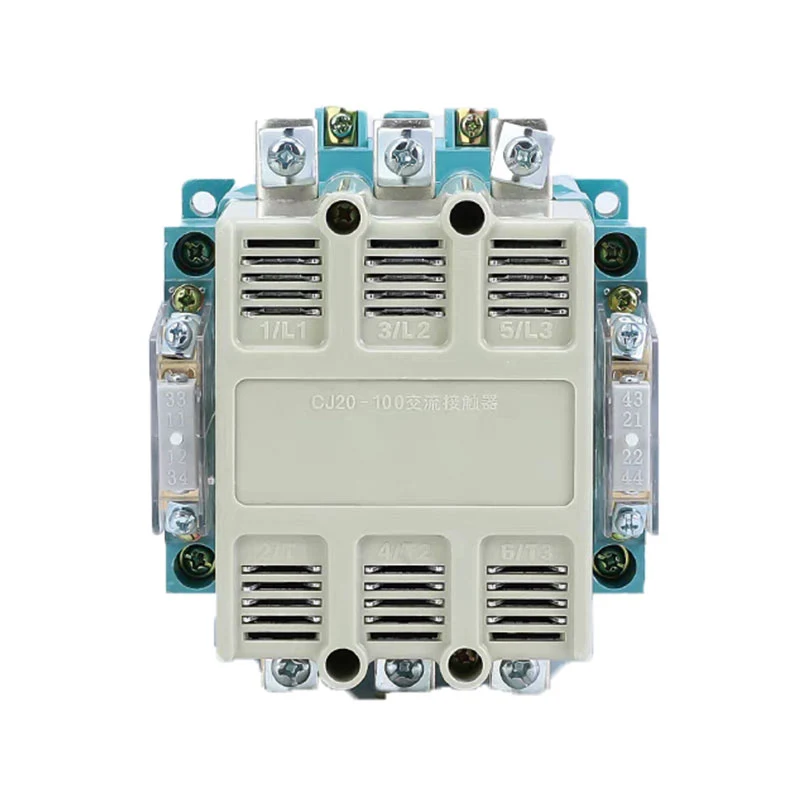

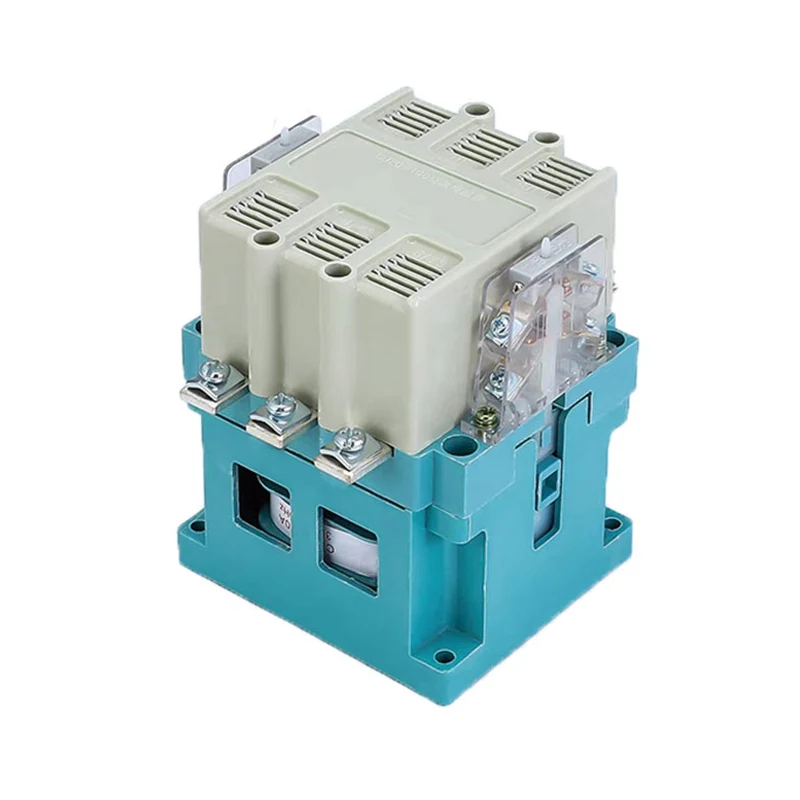

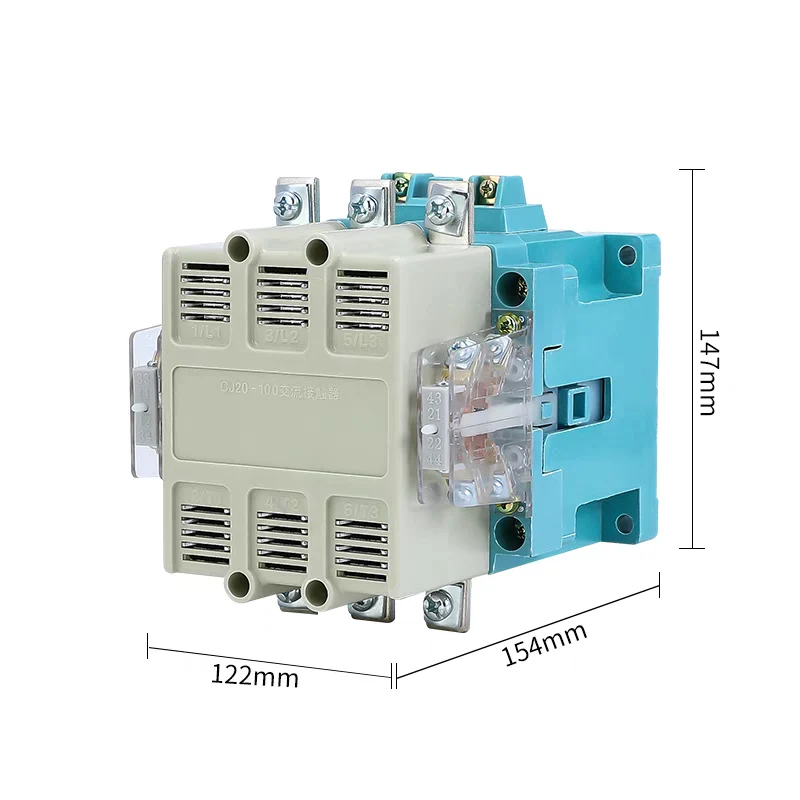

Контактор переменного тока CJ20

XUCKY Electric - контактор переменного тока CJ20 для производителей и поставщиков двигателей управления. Контактор переменного тока CJ20 (контактор переменного/постоянного тока), в основном используется в цепи переменного тока 50 Гц (или 60 Гц), номинальное напряжение до 660 В, номинальный рабочий ток до 630 А, для замыкания и размыкания цепи на большие расстояния, а также в сочетании с соответствующей тепловой перегрузкой. реле, чтобы защитить цепь от перегрузки. Контактор переменного/постоянного тока соответствует стандартам IEC60947-4-1, GB14048.4.

Отправить запрос

Описание продукта

Область применения

Контактор переменного тока CJ20 (контактор переменного/постоянного тока), в основном используется в цепи переменного тока 50 Гц (или 60 Гц), номинальное напряжение до 660 В, номинальный рабочий ток до 630 А, для включения и отключения цепи на большие расстояния, а также в сочетании с соответствующей тепловой перегрузкой. реле, чтобы защитить цепь от перегрузки. Контактор переменного/постоянного тока соответствует стандартам IEC60947-4-1, GB14048.4.

Модель и значение

Нормальные условия эксплуатации и условия установки

Температура окружающего воздуха: -5℃~+40℃, в среднем не превышает +35℃ в течение 24 часов.

Высота: не более 2000м.

Атмосферные условия: максимальная температура +40℃, относительная влажность не более 50%; при более низких температурах может допускаться более высокая относительная влажность, например, от +20 ℃ до 90 %, следует принять специальные меры для предотвращения образования конденсата, время от времени из-за изменений температуры.

Уровень загрязнения: 3.

Категория установки: Ⅲ.

Условия установки: Наклон установочной поверхности и вертикальной плоскости не более ±5°.

Ударная вибрация: Контактор переменного/постоянного тока следует устанавливать и использовать в месте, где отсутствуют значительные тряски, удары и вибрация.

Основные параметры и технические характеристики

Номинальное напряжение питания катушки Us: 50 Гц, 110 В, 127 В, 220 В, 380 В переменного тока; постоянный ток: 110 В, 220 В

Механическая жизнь: CJ20-10, 16, 25, 40, 63, 100, 160 в течение 10 миллионов раз; CJ20-250, 400, 630 за 6 миллионов раз.

Уровень экономии энергосберегающих контактов переменного/постоянного тока (см. Таблицу 1).

Таблица 1

Модель	CJ20-63~160JZ	CJ20-630J	CJ20-250~630JZ
Экономия %	90	95	95

Основные параметры и технические характеристики контактора (см. таблицу 2).

Таблица 2

Модель	Номинальное напряжение изоляции Уи(В)	Обычный свободный воздух ток нагрева Ith(А)	Максимальная мощность трехфазная белка двигатель с клеткой, управляемый АС-3 кВт			Количество работающих циклов в час раз/ч(AC-3)	АС-3 Электрическая жизнь (10000 раз)	Мощность катушки Старт/Удержание Вирджиния/Вирджиния	Выбор предохранителей (SCPD) модели
Модель	Номинальное напряжение изоляции Уи(В)	Обычный свободный воздух ток нагрева Ith(А)	220В	380В	660В	Количество работающих циклов в час раз/ч(AC-3)	АС-3 Электрическая жизнь (10000 раз)	Мощность катушки Старт/Удержание Вирджиния/Вирджиния	Выбор предохранителей (SCPD) модели
CJ20-10	690	10	2.2	4	4	1200	100	65/9	РТ16-20
CJ20-16		16	4.5	7.5	11			62/9	РТ16-32
CJ20-25		25	5.5	11	13			93/14	РТ16-50
CJ20-40		32	11	22	22			175/19	РТ16-80
CJ20-63		40	18	30	35		120	480/57	РТ16-160
CJ20-100		63	28	50	50			570/61	РТ16-250
CJ20-160		100	48	85	85			855/85,5	РТ16-315
CJ20-250		250	80	132	-	600	60	1710/152	РТ16-400
CJ20-400		400	115	200	200			1710/250	РТ16-500
CJ20-630		630	175	300	-			3578/91,2	РТ16-630

Тип контакта, количество и основные параметры вспомогательных контактов (см. Таблицу 3)

Таблица 3

Модель	Обычный свободный воздух ток нагрева (А)	Номинальное напряжение изоляции (В)	Номинальная эксплуатация напряжение (В)		Номинальная эксплуатация ток (А)		Номинальная мощность управления		Типы и количество контакта
			переменного тока	округ Колумбия	переменного тока	округ Колумбия	переменного тока	округ Колумбия
КДЖ20-10~40	10	690	380	220	0.26	0.14	АС-15 100 ВА	DC-13 30 Вт	Два нормально открытых, два нормально закрытых
			220	110	0.45	0.27
CJ20-63~160	10		380	220	0.80	0.27	АС-15 300ВА	DC-13 60 Вт	Два нормально открытых, два нормально закрытых
			220	110	1.4	0.6
CJ20-250~630	10		380	220	1.3	0.27	АС-15 500ВА	DC-13 60 Вт	нормально открытый 4 3 2
			220	110	2.3	0.6			нормально закрытый 2 3 4

Схема подключения

Конструктивные особенности

Контактная система контактора переменного/постоянного тока для организации прямого действия и двойного разрыва, вспомогательного контакта CJ20-40A и более в качестве отдельного компонента, установленного с обеих сторон главного контакта, является электрическим разделением.

Контакторы переменного/постоянного тока CJ20-10~25A можно устанавливать с помощью винтов или стандартных 35-миллиметровых направляющих для карт.

В контакторах переменного/постоянного тока CJ20-10~16A используется простая открывающаяся дугогасительная камера с двойной точкой прерывания, а в остальных используется дугогасительная крышка с несколькими продольными швами или дугогасительные кожухи с высокой отключающей способностью и высокой надежностью.

Энергосберегающие контакторы переменного/постоянного тока CJ20-63~630 имеют общий модуль энергосбережения постоянного тока, который не только может создавать энергосберегающие продукты глушителя или продукты для работы на постоянном токе, но и не требует вспомогательных контактов, что значительно повышает надежность и срок службы продукта.
