Контактор переменного тока CJ12

Обзор продукта

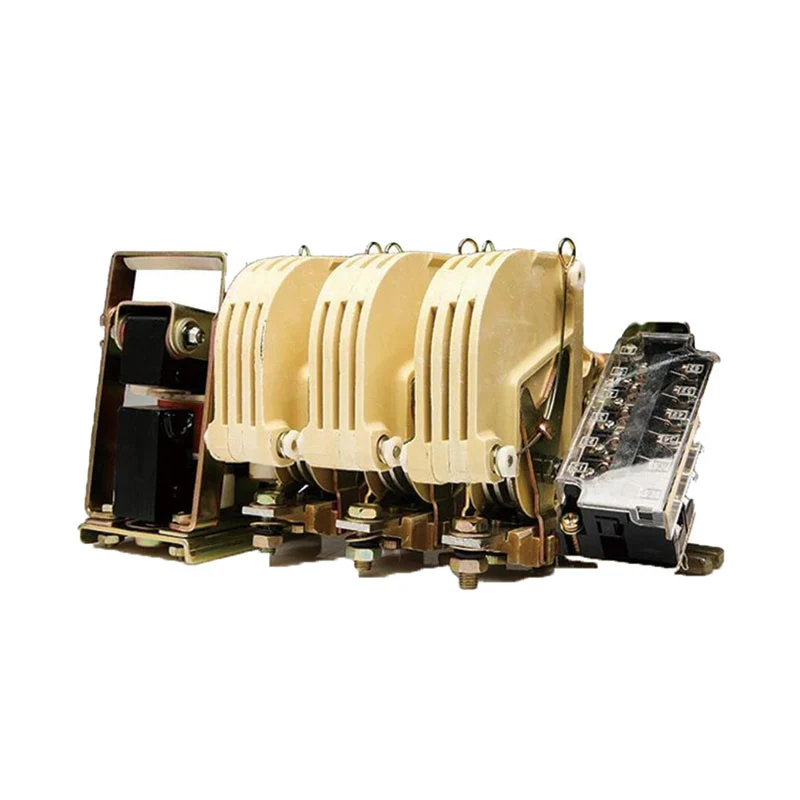

Контактор переменного тока CJ12 используется для цепей переменного тока частотой 50 Гц, номинальным напряжением до 380 В, током до 600 А энергосистем, для отключения замыкающих и размыкающих цепей, а также частотного запуска, остановки и инверсии двигателей переменного тока. В основном используется для электрических цепей управления металлургическим, стальным прокатом, кранами и другим электрооборудованием.

Контактор, монтируемый на DIN-рейку, соответствует стандартам GB14048.4 и IEC60947-4-1.

Описание модели

Нормальные условия эксплуатации

1. Температура окружающей среды: Температура окружающей среды не выше +40°С и не ниже -25°С (можно использовать при +60°С, но номинальный ток контакта следует уменьшить).

2. Высота над уровнем моря: не более 2000м.

3. Относительная влажность не более 90% (Среднемесячная минимальная температура не превышает +25°С).

4. Амплитуда менее 6 мм, частота вибрации не более 3 Гц.

5. Наклон монтажной поверхности к вертикали, вперед или назад не должен превышать 5°.

6. Степень загрязнения: 3.

7. Категория установки: Класс III. Если контактор изготовлен для влажных тропических условий, его работа допускается в местах, где присутствует плесень и конденсат, при относительной влажности не более 95 % (+35°С).

Основные технические параметры

Контактор переменного тока открытого типа. Его конструкция такова, что электромагнитная система расположения плоскости стойки расположена справа, главный контакт - посередине, вспомогательный контакт - слева и оснащен поворотным упором. Вся конструкция удобна для мониторинга и обслуживания.

Магнитная система контактора состоит из U-образного подвижно-статического железного сердечника и катушки. Подвижные и статические железные сердечники оснащены буферным устройством для продления срока службы изделия. Магнитная система постоянного тока CJ12-Z изготовлена ​​из толстой стальной пластины, катушка имеет двойную обмотку и имеет нормально замкнутые вспомогательные контакты.

Главный контакт контактора представляет собой магнитную противопожарную конструкцию с одной точкой разрыва, оснащенную дугогасительной крышкой с продольной щелью, которая имеет хорошие характеристики гашения дуги.

Вспомогательные контакты представляют собой перемычку с двойной точкой разрыва и прозрачной защитной крышкой.

Изнашиваемые части контактора легко собираются и разбираются, а также просты в обслуживании и ремонте.

Электрический срок службы и механический срок службы контактора 3P

Примечание. Индикатор электрического срока службы в таблице соответствует категории использования AC-2.

Полный диапазон 2P контакторов имеет срок службы 1 миллион раз. Механический срок службы контактора 4P/5P составляет 100 000 раз.

Контур и установочные размеры
