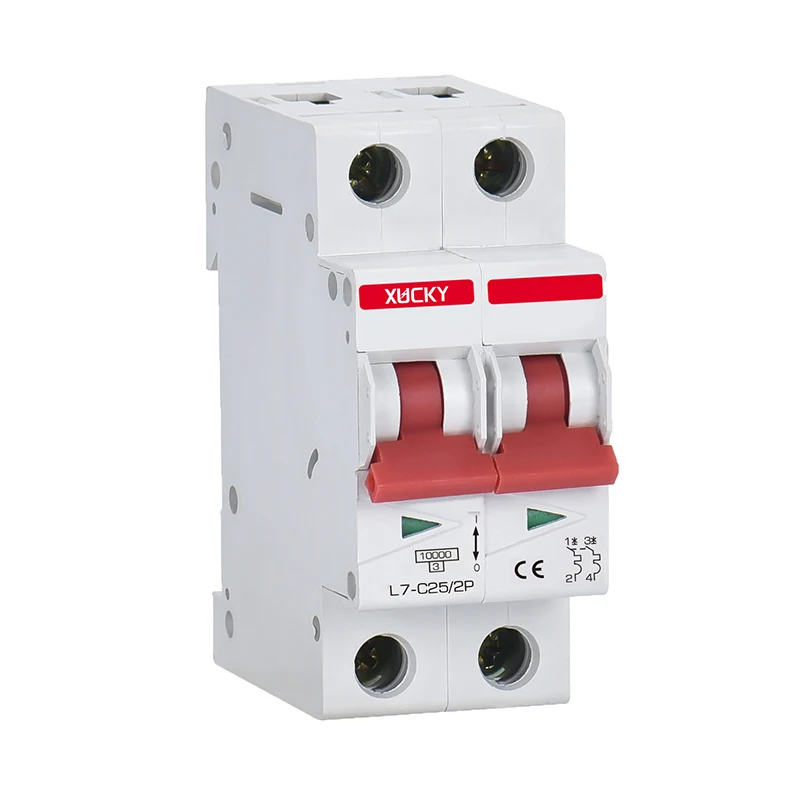

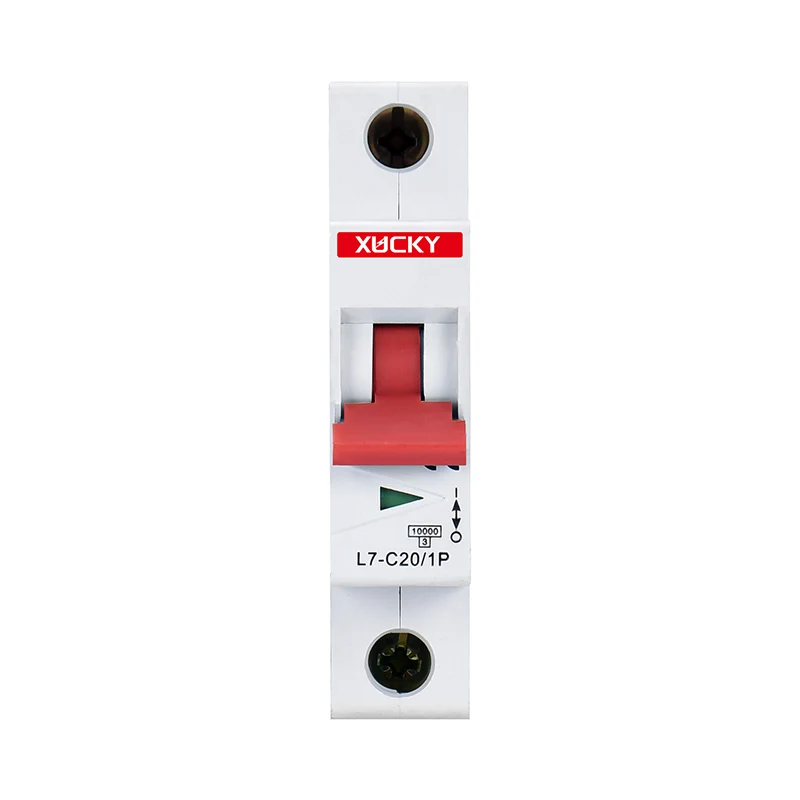

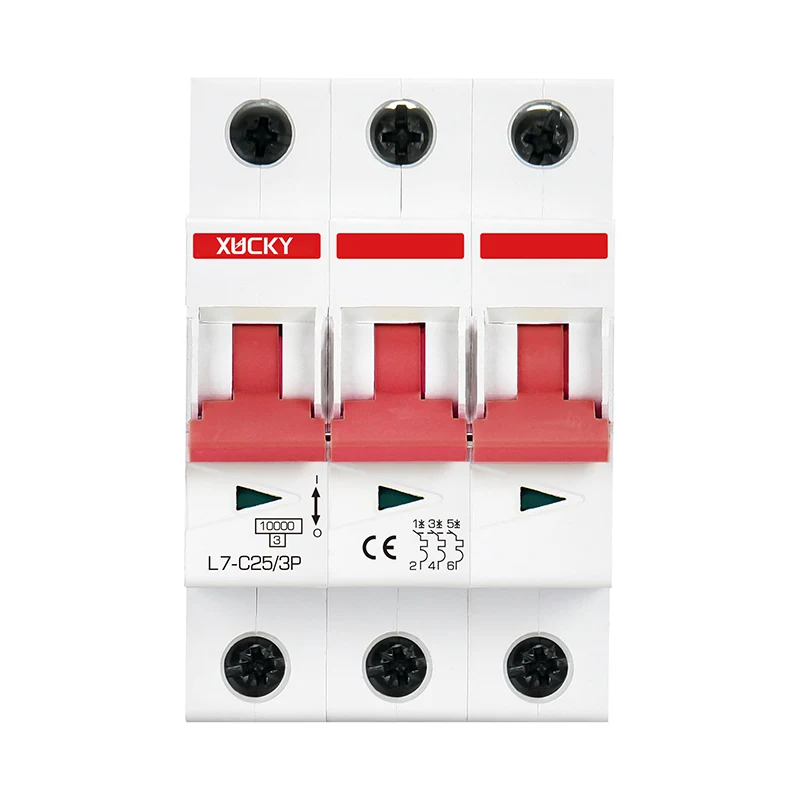

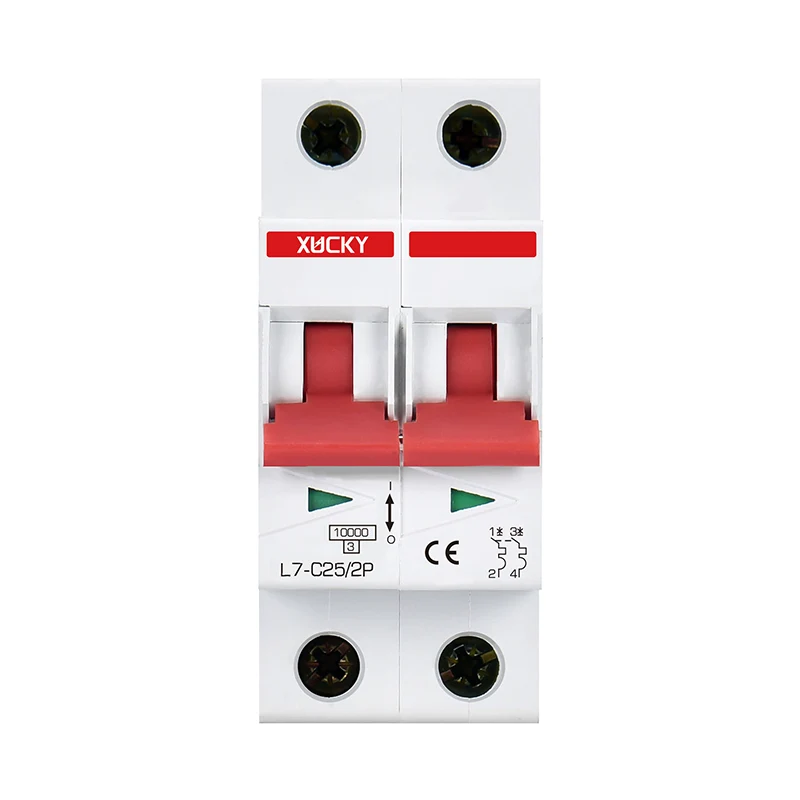

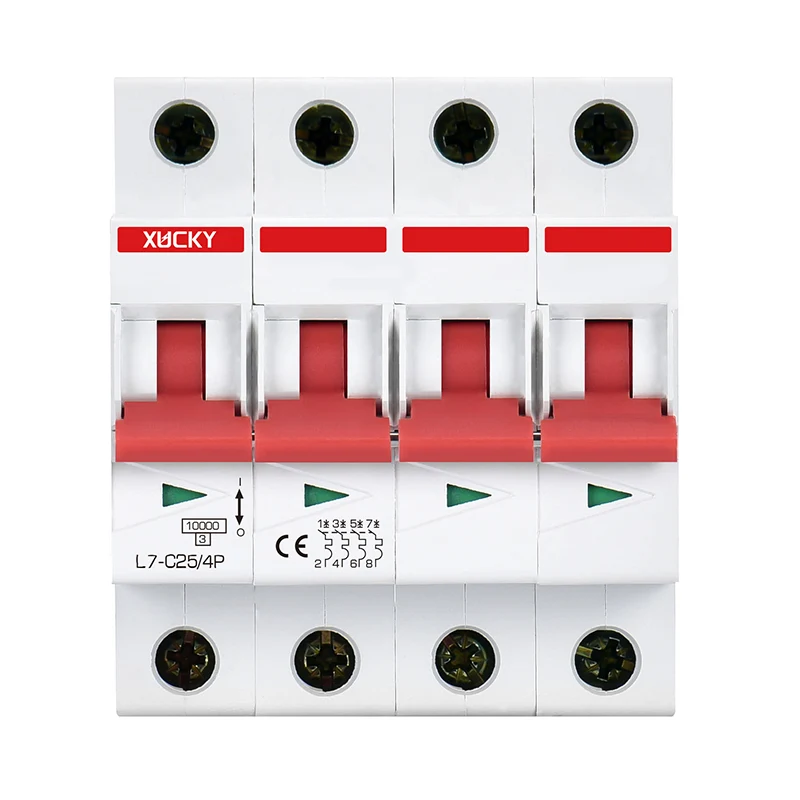

L7 миниатюрный выключатель цепи

Представляя наш новый миниатюрный выключатель схемы, L7 от Xucky! Он поставляется в 1p, 2p, 3p, 4p полярности и соответствует IEC60898 - 1/ГБ/T10963.1 Стандарты. Миниатюрный выключатель L7 обеспечивает перегрузку и защиту коротких цепей. С CE, CB, сертификатами, это надежно. Номинальный ток колеблется от 1А до 63а, а номинальное напряжение составляет 230/240 В (1p) и 400/415 В (2p - 4p). Он имеет высокую пропускную способность 6/10 кА, воспалительную оболочку и может быть установлен в любом месте. С длинной электрической и механической продолжительностью, это отличный выбор для различных применений.

Технические спецификации

● Полярность: 1p, 2p, 3p, 4p;

● Соответствие стандартам: IEC60898- 1/GB/T10963.1;

● Функция продукта: перегрузка и защита короткого замыкания;

● Сертификация: CE, CB, SAA;

● Оцененный ток в (а): 1,2,4, 6, 10, 16, 20, 25, 32, 40, 50, 63;

● Номинальное напряжение UE: 230/240V (1p), 400/415V (2p ~ 4p);

● Номинальная частота (Гц): 50/60;

● Номинальное напряжение изоляции: 500 В;

● Номинальное импульсное противостояние напряжения (воздействие) Ku: 4;

● Оценка пропускной способности ICN (KA): 6/10KA;

● Уровень защиты: IP20;

● Срок службы электричества (время): 10000;

● Механическая продолжительность жизни (время): 30 000;

● Разрыв способности:

● Огнестиральный защитник: v0 Уровень;

● Место установки: любое место;

● Применимый поперечный сечение провода; Сплошная проволока (мм): 1-35; Скрученная проволока (мм2): 1-25;

● Максимальный крутящий момент проводки (n. M): 3,5;

● Температура окружающей среды (C): от -25 до+45, максимальная влажность 95%;

● Температура хранения (C):- 40- +75;

● Уровень предела энергии: 3;

● Высота установки (метры): не более 2000.

Функции

● Быстрое закрытие: обеспечение надежной работы воздействия и продление срока службы автоматических выключателей;

● Под ручкой есть четкое окно индикатора открытия и закрытия;

● Печатная информация на поверхности продукта является длительной, ясной и нелегкой стереть;

● Выброс ионизированных газов подлежит самым строгим ограничениям: 45 -миллиметровое расстояние сетки;

● Этот миниатюрный выключатель L7 соответствует стандарту IEC 60898-1, характеристики кривых отключения C-типа и D-типа.

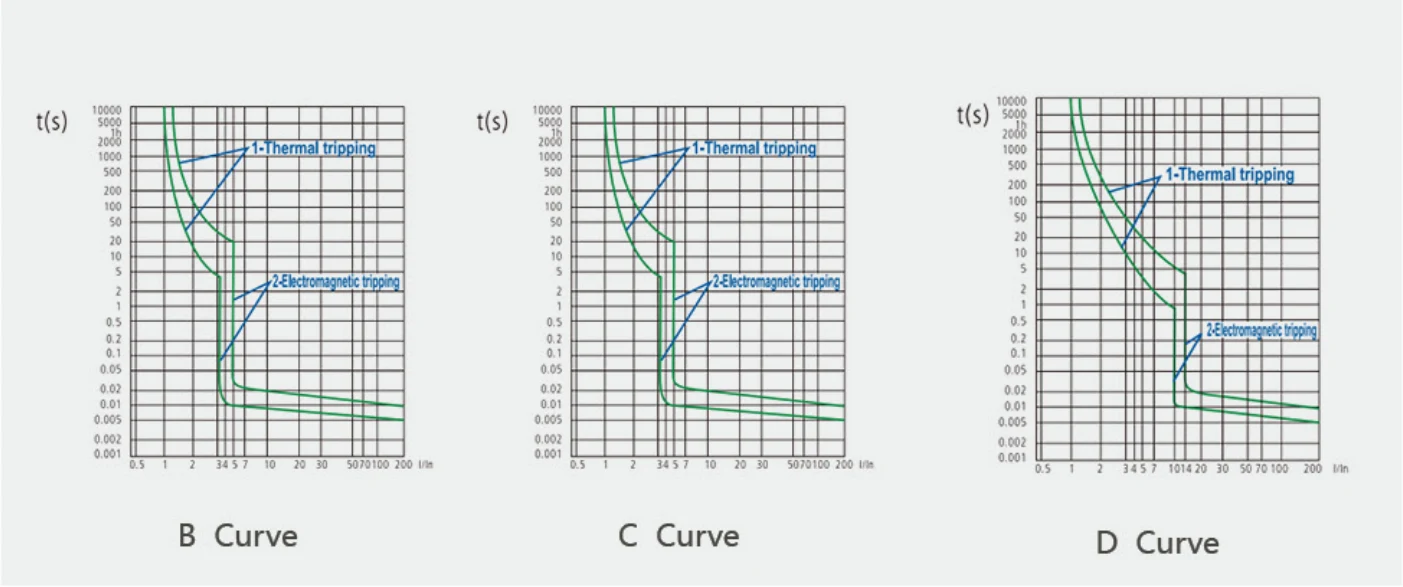

Триптизация характерных кривых

IEC 60898-1

Магнитный выпуск

Когда происходит короткое замыкание цепи, мгновенное перетаскивание достигается магнитом с железным сердечником. Согласно стандарту 1EC60898, этот миниатюрный выключатель L7 может быть разделен на три типа: B, C и D.

Тепловой выпуск

● После того, как перегрузка происходит в схеме, биметаллическая полоса выключателя цепи будет сгибаться из -за тепла, что приводит к отсоединению контактов и приводят к термическому отключению;

● Стандарт МЭК определяет диапазон времени отключения для различных токов перегрузки;

● Температура контрольной испытаний составляет 30 ° C.

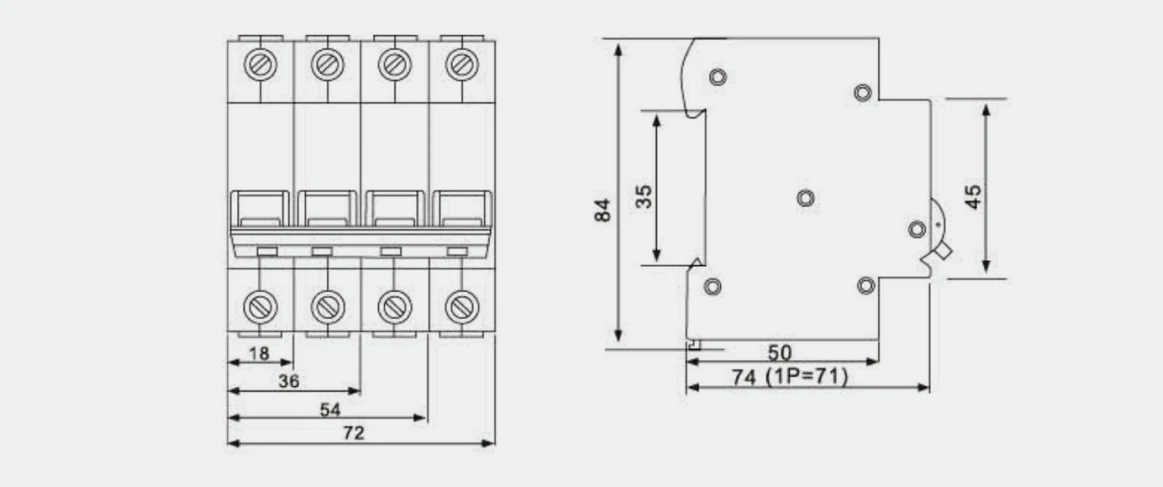

● Размеры продукта и установки (мм)

Миниатюрный автоматический выключатель L7 монтируется на направляющей рельсе с максимальной способностью подключения 25 мм2.
