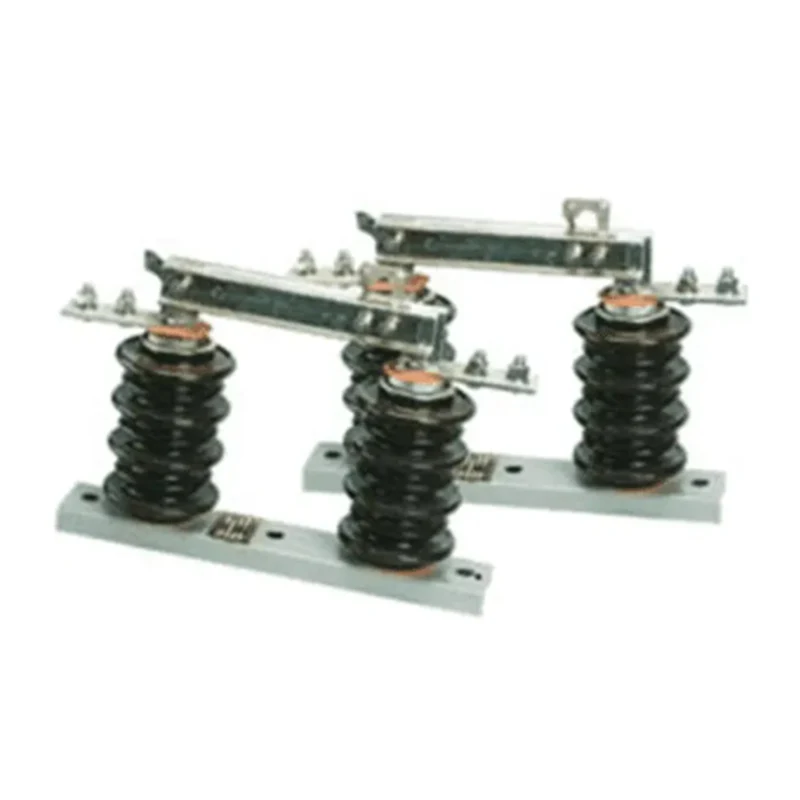

Высоковольтный выключатель переменного тока для наружного применения GW9-24 представляет собой однополюсную конструкцию, которая используется для размыкания или замыкания цепей под напряжением, но без нагрузки, в наружной электрической системе напряжением 24 кВ. Он имеет фиксированный крюк и самоблокирующееся устройство, а также обеспечивает работу с помощью изолирующего крюка. Более того, переключатель типа «Защита от загрязнения» может эффективно устранять вспышки из-за загрязнения во время работы разъединителя, чтобы удовлетворить требования пользователей в сильно загрязненных зонах.
1. Высота над уровнем моря: 1000～3000м;
2. Температура окружающей среды: -25 ~ + 40 ℃;
3.Интенсивность землетрясения: степень ≤8;
4. Случаи без частой и сильной вибрации, без веществ, которые могут плохо повлиять на изоляцию и проводимость разъединителя, таких как газ, пар, химический осадок, соляной туман, пыль и другие взрывоопасные и коррозионные вещества; 5. Переключатель типа защиты от загрязнения подходит для сильно загрязненных зон, но не содержит веществ, которые могут привести к возгоранию и взрыву.
|
Тип |
Рейтинг Напряжение (кВ) |
Рейтинг текущий (А) |
4 с кратковременный выдерживать текущий (кА) |
Рейтинг пик выдерживать текущий (кА) |
Номинальный уровень изоляции |
|||
|
Импульс молнии выдерживать напряжение |
ПФ. выдерживать напряжение (1 мин) |
|||||||
|
Фаза-земля, фаза-фаза (кВ) |
Через открыть контакт (кВ) |
Фаза на землю (кВ) |
изоляция расстояние (кВ) |
|||||
|
GW9-24/400 |
24 |
400 |
12.5 |
31.5 |
125 |
145 |
50 (сухой) |
50 (сухой) |
|
GW9-24W/400 |
||||||||
|
GW9-24/630 |
630 |
20 |
50 |
|||||
|
GW9-24W/630 |
||||||||
|
GW9-24/1000 |
1000 |
25, 31,5 |
63, 80 |
|||||
|
GW9-24/1250 |
1250 |
|||||||
|
GW9-24/1600 |
1600 |
31.5 |
80 |
|||||
1. Рычаг 2. Сталь угловая 3. Болт с шестигранной головкой 4. Основной корпус переключателя Рис. 3. Чертеж GW4-24 для наружной установки
