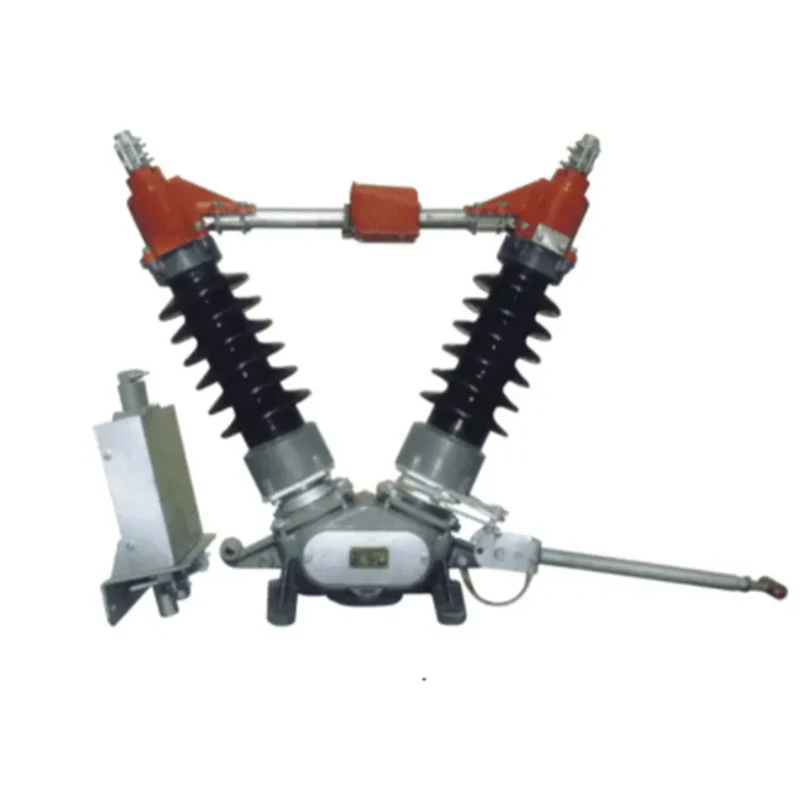

GW5-40.5 Выключатель-разъединитель

Высококачественная продукция по индивидуальному заказу. Выключатель-разъединитель GW5-40.5 используется для замыкания или размыкания цепи высокого напряжения в системе номинального напряжения 40,5 кВ, 72,5 кВ, 126/145 кВ, переменного тока 50–160 Гц. Он способен открывать и закрывать малую емкость и индуцирующий ток. Этот разъединитель соответствует стандартам: lEC62271.103Высоковольтные выключатели. GB1985: Разъединитель высокого напряжения переменного тока и ушной переключатель, а также lE060694 и GB/T11022: Общие технические требования к высоковольтному распределительному и контрольному оборудованию.

Отправить запрос

Описание продукта

Разъединитель GW5-40.5 используется для замыкания или размыкания цепи высокого напряжения в системе номинального напряжения 40,5 кВ, переменного тока 50/60 Гц. Он способен открывать и закрывать малую емкость и индуктивный ток.

Элемент		Единица	Данные
Номинальное напряжение		кВ	40.5
Номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты в течение 1 мин (на землю/разрушение)	кВ	95/115
	Номинальное выдерживаемое напряжение грозового импульса (пиковое) (на землю/разрыв)	кВ	185/215
Номинальная частота		Гц	50
Номинальный ток		A	630, 1250, 1600, 2000
Номинальный кратковременно выдерживаемый ток		кА	20, 31,5, 40
Номинальный пиковый выдерживаемый ток		кА	50, 80, 100
Номинальная продолжительность короткого замыкания (главный выключатель/заземлитель)		S	4/2
Номинальная механическая нагрузка на клемму	Горизонтальная продольная нагрузка	N	750
	Горизонтальная боковая нагрузка	N	500
	Вертикальная сила	N	750
Расстояние утечки		мм	1013-1256
механическая жизнь		раз	2000
Ручной механизм управления	Без заземления		CS17, CS17G
	Напряжение цепи управления	V	AC220, DC110, DC220
Моторизованный рабочий механизм	Модель		CJ6
	Напряжение двигателя	V	АС380
	Напряжение цепи управления	V	AC220, AC380, DC220
	Время закрытия/открытия	S	6±1
