GW4-27,5 кВ Наружный разъединитель

Наружный разъединитель GW4-27,5 кВ представляет собой наружное электрооборудование высокого напряжения с частотой 50 Гц, предназначенное для переключения в цепи высокого напряжения контактной сети переменного тока 27,5 кВ в условиях холостого хода, а также для электрической изоляции высоковольтной шины, автоматического выключателя и других устройств. электрооборудование, находящееся в капитальном ремонте, и линии высокого напряжения. Его также можно использовать для открытия и закрытия тока низкой емкости и тока индуктивности.

Модель и значение наружного разъединителя GW4-27,5 кВ

Нормальные условия эксплуатации и условия установки

Высота над уровнем моря не более 4700м.

Температура окружающей среды: верхний предел +40℃, нижний предел -40℃.

Скорость ветра не более 35м/с.

Не распространяется на места с легковоспламеняющимися веществами, взрывоопасностью, химической коррозией и активными видами спорта.

Степень загрязнения изолятора: Тип защиты от сильного загрязнения III класса (плотность соли 0,3 мг/см²).

Место установки: уличный бетонный монопольный столб.

Классификация и технические параметры

1. Классификация разъединителей.

2. Основные технические параметры разъединителя.

Структура наружного разъединителя GW4-27,5 кВ

Разъединитель для наружного применения GW4-27.5T(D)(W) обладает преимуществами надежной работы, простой конструкции, гибкого метода установки, простоты обслуживания, широкого диапазона применения и высокой универсальности.

Наружный разъединитель GW4-27.5T представляет собой высоковольтное электроприбор, состоящий из однополярного разъединителя, и представляет собой базовый блок, созданный на основе других конструкций. В дальнейшем он называется изолирующим выключателем общего типа.

GW4-27.5T (D) Наружный разъединитель изготавливается путем установки заземляющего ножа на общий разъединитель, который состоит из однократного и вторичного типов работы, в дальнейшем называемого изолирующим выключателем заземляющего типа.

GW4-27.5T(D)W Наружный разъединитель основан на изолирующем выключателе общего типа (заземленного типа) и заменен с обычного изолятора стержневого типа на опорный изолятор стержневого типа, защищающий от загрязнения, подходящий для сильного загрязнения или большой высоты. .

Структура разъединителя

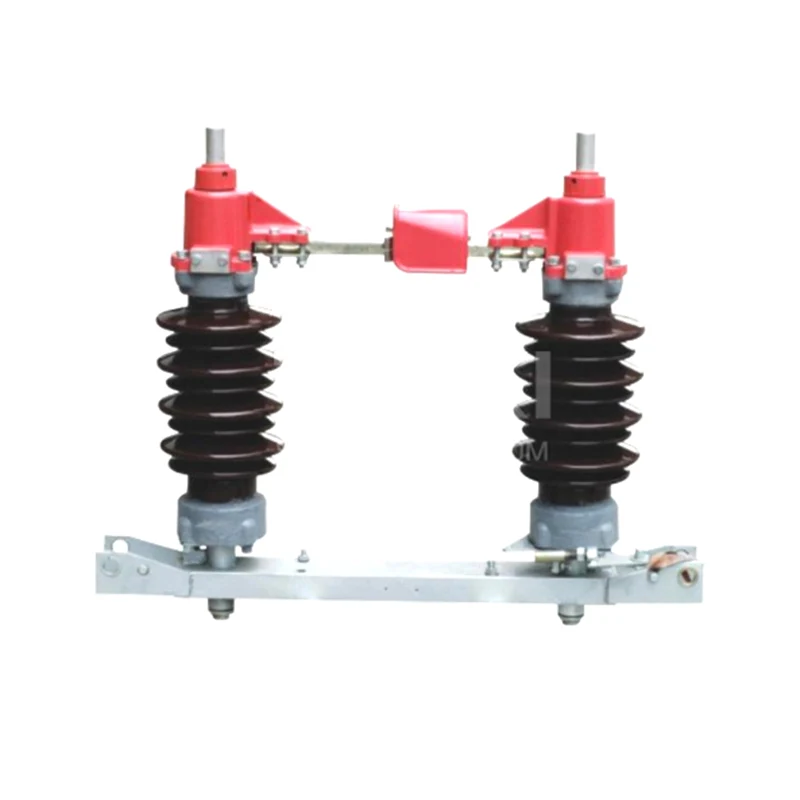

Однополюсный разъединитель закреплен на том же основании с помощью двух опорных изоляторов стержневого типа и представляет собой двухколонную горизонтальную поворотную конструкцию. Схематическая структура представлена ​​на рисунке.

Каждый полюсный разъединитель состоит из основания, держателя изолятора и токопроводящих частей.

Каждый полюсный разъединитель имеет два держателя изолятора, закрепленные на подшипниках с обоих концов основания (рисунок 2) с помощью шатунов. Каждую изолирующую опору можно поворачивать горизонтально на угол 90°. Изоляционные стойки снабжены токопроводящими гнездами, левым и правым контактами. Левый и правый контакты контактируют через проводящую трубку между двумя изолирующими стойками.

Проводящие клеммные колодки по конструкции делятся на два типа: жесткоподключаемые (рис. 3а) и тип подключения (рис. 3б), они определяются в соответствии с требованиями заказа пользователя.

Материал главной цепи — медь. При номинальном токе 630А поверхность токопроводящей части луженая. При номинальном токе более 1600А поверхность токопроводящей части посеребрена.

Средний контакт представляет собой структуру «рукопожатия». Его структура прижимается шайбой с сенсорным пальцем по запатентованной технологии. Это высокое давление, самоочищение, контактное давление сенсорного пальца остается неизменным в течение длительного времени. Пружина сенсорного пальца не имеет тока и безопасна и надежна в течение длительного времени.

Продукты с различными токовыми спецификациями имеют одинаковый структурный тип, изоляторы основания и опоры, но основные токопроводящие цепи немного различаются.

Механическая блокирующая часть заземляющего вторичного разъединителя и заземляющего ножа реализована с помощью блокировочного диска ручного механизма типа CS8-6D.

3. Конструкция ручного механизма

Эта серия разъединителей оснащена CS11 (тип передачи с незаземленным и одинарным заземлением для одного срабатывания) и CS8-6D (тип передачи для вторичного срабатывания с одним заземлением).

4. Ручной механизм типа CS11 (см. рисунок) и CS8-6D (см. рисунок), ручка управления горизонтального вращения, угол поворота 90°.

Принцип действия

Действия открытия и закрытия этой серии изолирующих выключателей в основном одинаковы.

1. Принцип работы разъединителя.

(1) Без ножевого типа заземления

Приводной механизм разъединителя соединен с активной ступенью разъединителя соединительной трубкой. Главный вал механизма поворачивается на 90°, что приводит к повороту изолирующей стойки активной ступени на 90°. В то же время другая сторона изоляционной стойки вращается в противоположном направлении с помощью шатуна, чтобы осуществить открытие и закрытие. объединять однополярные выключатели в двухполюсные или трехполюсные с блокировкой шатунами, обычно однополярными.

(2) Один тип операции с заземляющим ножом.

Конструкция заземляющего рубильника основана на вышеупомянутой конструкции переключателя, что повышает эффективность работы механизма ходового привода. Это гарантирует, что заземляющий нож начнет вращаться, когда основной нож начнет открываться; Когда основной нож поворачивается в открытое положение, нож заточного ножа также переходит в исходное положение. То есть основной и наземный нож выполняют свои соответствующие действия по открытию и закрытию отдельно.

(3) Вторичный тип работы с заземляющим ножом

В этой конструкции используются две ручки для управления основным ножом и ножом заземления соответственно. Между двумя рукоятками управления установлено устройство блокировки, чтобы предотвратить неправильное управление и обеспечить выполнение программы в соответствии с указанной процедурой (главное размыкание, замыкание, заземление, размыкание, основное закрытие).

2. Принцип действия заземлителя.

Рукоятка приводного механизма поворачивается на 90° по горизонтали, а заземляющий нож приводится во вращение с помощью шатуна, чтобы реализовать действие размыкания и замыкания заземлителя.

3. Вспомогательный переключатель в приводном механизме соединен с главным валом механизма, и соответствующий контакт включается или выключается во время операции открытия и закрытия, и выдается соответствующий сигнал открытия и закрытия.

Установка и регулировка

1. Установка и регулировка разъединителя должны отвечать следующим требованиям.

При использовании ручного механизма главный оператор должен иметь возможность самостоятельно выполнять операции открытия и закрытия, а действия должны быть гибкими.

Величина синхронности включения двухполюсной или трехполюсной тяги разъединителя составляет: не более 6 мм.

Сопротивление цепи разъединителя должно соответствовать следующей таблице.

Номинальное напряжение Макс. сопротивление контура разъединителя на каждую фазу (мкОм) Примечание

630А 1250А 1600-2000А

27,5 кВ 200 125 75 Без зажимов для проводов

2. Установка и регулировка разъединителя.

Каждый полюсный разъединитель закреплен на горизонтальном основании.

Рабочий механизм расположен под вращающимся шпинделем активной стороны разъединителя. Когда главный вал, управляемый разъединителем, и механизм находятся в закрытом положении, соедините и закрепите трубу водяного газа с помощью зубчатого обруча. Когда основная и ведомая изоляционная опора не синхронизированы, винт с положительным и отрицательным зубом можно отрегулировать для открытия и закрытия.

При установке и регулировке замыкающего синхронизма двухполюсного или рычажного разъединителя, когда две клеммы несут нормальное натяжение шин, отрегулируйте длину положительного и отрицательного шатуна в соответствии с вышеуказанными требованиями.

Когда разъединитель находится во включенном положении, точки контакта должны быть полностью соприкасающимися. Наилучшее состояние для степени крепления винта М8 - это то, чтобы пружинная шайба только что сплющилась и палец мог качаться.

3. Установка и регулировка заземляющего ножа вторичного типа.

Когда нож заземляющего выключателя и главный вал механизма находятся в закрытом положении, труба водогазопровода соединяется и закрепляется обручем зубчатого типа. Когда заземлитель находится во включенном положении, положение контакта можно регулировать положением заземляющего контакта на токопроводящей трубе. Когда положение закрытия будет правильным, снова затяните крепежную гайку.

Приемка и хранение

1. После того, как продукт прибудет в пункт назначения, пользователь должен поместить его в сухое и проветриваемое место. Его не следует отменять, и он должен быть проверен и принят как можно скорее по следующим пунктам:

Сначала проверьте, нет ли каких-либо повреждений или отклонений на внешней поверхности упаковочной коробки. После завершения проверки внешнего вида откройте упаковочную коробку и достаньте прикрепленный файл.

Проверьте комплектность прилагаемых к изделию документов (включая упаковочный лист, сертификацию изделия, инструкции по установке и т. д.).

Снимите изделие и его аксессуары (будьте осторожны, чтобы не повредить керамическую бутылку с изолирующей стойкой) и проверьте его.

Проверьте, не поврежден ли внешний вид продукции и не является ли он ненормальным.

2. После приемки изделия, независимо от того, установлено оно и используется немедленно или нет, оно должно храниться при следующих условиях:

Фрикционные части разъединителя необходимо протереть и покрыть бескислотным вазелином.

При длительном хранении товара на складе его следует проверять регулярно (не более полугода). При обнаружении ржавчины слой ржавчины следует удалить и покрыть ингибитором ржавчины.

Инструкции

1. Перед вводом в эксплуатацию необходимо провести полную проверку и исключить ошибки, прежде чем его можно будет ввести в эксплуатацию.

Соответствует ли размер разъединителя требованиям.

Болты каждой соединительной детали должны быть прочно закреплены, особенно с шинами.

Все контактные точки на контакте должны соприкасаться.

2. После ввода в эксплуатацию обратите внимание на следующие моменты:

Как правило, разъединитель должен быть разомкнут или замкнут после отключения нагрузки цепи.

Разъединитель с заземляющим ножом вторичного типа, заземлитель должен быть замкнут после полного размыкания разъединителя; в противном случае операцию включения разъединителя можно выполнить после полного размыкания заземлителя.

3. Наружный разъединитель необходимо регулярно обслуживать и проверять. Во время технического обслуживания необходимо соблюдать следующие пункты:

Не повреждена ли фарфоровая ваза разъединителя, не ослаб ли клей.

Когда разъединитель находится во включенном положении, находятся ли точки контакта на контакте в хорошем контакте; деформируется ли пружина на контакте, изменяется ли натяжение и измеряется сопротивление цепи.

Хорошо ли изолированы вспомогательный выключатель и другие компоненты механизма.

Хорошие ли условия заземления.

Являются ли вращающиеся части гибкими и застрявшими или нет.

Пожалуйста, сообщите производителю о проблемах, обнаруженных во время эксплуатации или технического обслуживания.a
