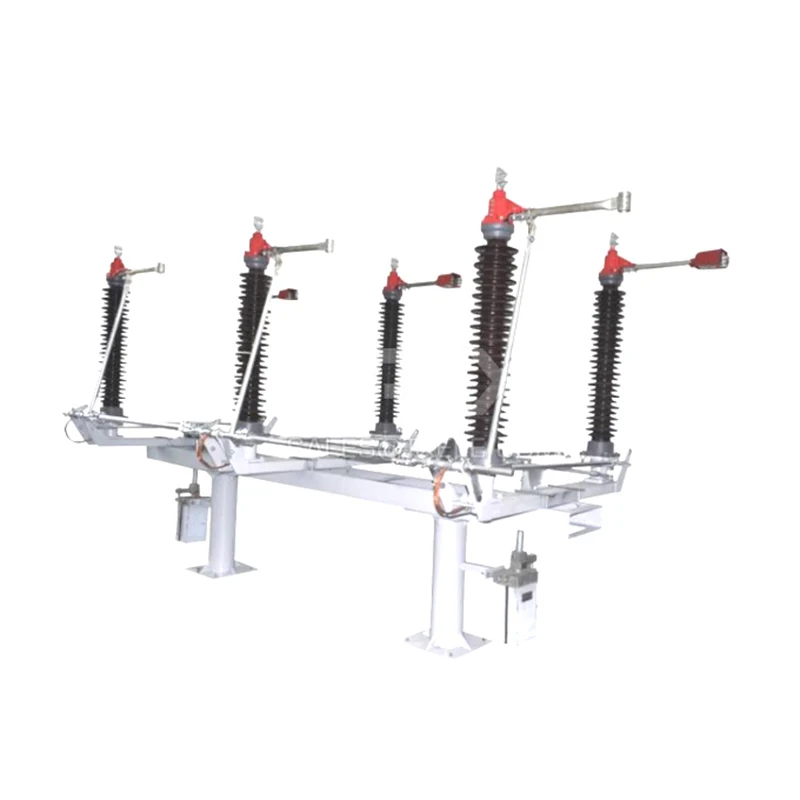

GW4-11кв Наружный разъединитель

Разъединитель (далее именуемый изолирующим выключателем) представляет собой наружное распределительное устройство высокого напряжения трехфазного переменного тока с номинальной частотой 50 Гц и номинальным напряжением 110 кВ, предназначенное для замыкания и размыкания цепи высокого напряжения с номинальным напряжением 110 кВ при наличии напряжения и без нагрузки. Изолирующий выключатель соответствует требованиям GB1985-2004 Изолирующий выключатель высокого напряжения и заземляющий выключатель переменного тока.

Модель и значение наружного разъединителя GW4-11kv

Знак характеристики: D – заземляющий выключатель, III – тип заземляющего выключателя, G – улучшенное изделие.

Специальный производный знак: W - Пятностойкий тип, GY - Платообразный тип, H - Высокий и холодный тип, TA - Тип сухого тепла, TH - Тип влажного тепла.

Нормальные условия эксплуатации и условия установки

1. Высота над уровнем моря: общий тип не превышает 2500 м, специальный тип не превышает 4700 м.

2. Температура окружающей среды: максимальная температура не выше +40°С, минимальная температура не ниже -40°С.

3. Максимальная скорость ветра составляет 34 м/с.

4. Интенсивность землетрясения не превышает 8 градусов.

5. Толщина льда не более 20 мм.

6. Устойчивые к загрязнению продукты подходят для помещений со средней степенью загрязнения.

7. Не применяется в местах с легковоспламеняющимися веществами, опасностью взрыва, химической коррозией и сильной вибрацией.

Технические параметры наружного разъединителя GW4-11кВ

Основные характеристики и технические параметры разъединителя

Основные характеристики и технические параметры моторного привода XCJ-I

Структура и принцип работы

1. Наружный разъединитель | Изолирующий переключатель

Наружный разъединитель представляет собой горизонтальный вращающийся двухколонный тип, состоящий из подрамника, опорного изолятора, токопроводящей системы, заземляющего выключателя (кроме заземления) и системы передачи.

2. Подрамник: для швеллера каждый конец подрамника оснащен гнездами для подшипников, а в гнезде подшипника имеются два конических роликоподшипника, обеспечивающие гибкое вращение рычага на гнезде подшипника. Один или оба конца подрамника привариваются к подшипнику заземлителя и устанавливается заземлитель. Разъединитель имеет три исполнения: без заземления, с одинарным заземлением и с двойным заземлением.

3. Изоляторы столбов: каждый столб имеет две колонны, разделенные на три типа в зависимости от условий использования: общий тип, тип с защитой от загрязнения и тип плато. Нижний конец опорных изоляторов закреплен на вращающейся пластине верхнего конца опорного подшипника, а верхний конец опорных изоляторов соединен с ведущей электрической частью. Изоляторы из силиконовой резины также можно использовать в качестве изоляторов опор в соответствии с требованиями пользователей.

4. Проводящая система: проводящая часть закреплена на верхнем конце изолятора стойки. Основной нож разделен на две половины, контактная часть находится посередине, цилиндрические контакты при замыкании встраиваются в двухрядные контактные пальцы. Типы конструкции 630А, 1250А и 1600А одинаковы, имеются только различия в сечении проводника и обработке поверхности. Конструкция выхода представляет собой конструкцию с подвижным контактом или мягким соединением, выберите один тип в соответствии с заказом пользователя.

5. Заземлитель: заземлитель установлен на вращающемся валу основания. Статический контакт установлен на токопроводящем стержне опережающей электрической системы, а между заземлителем и разъединителем установлена ​​механическая блокировка. Он может обеспечить последовательность действий основного закрытия, разомкнутого и заземленного закрытия. Заземляющие выключатели делятся на одинарное и двойное заземление, могут быть заземлены изнутри вверх или снаружи вверх. Его можно настроить в соответствии с потребностями пользователей.

6. Система передачи: Изолирующий выключатель приводится в действие приводным механизмом, который приводит вращающийся вал среднего основания в поворот на 180° и поворачивает на 90° с помощью изолятора стойки (установленного на вращающемся рычаге) на одной стороне горизонтального рычага. а другие изоляторы опоры поворачиваются на 90 ° с помощью поперечного шатуна, а два ножа открываются или закрываются в одну сторону. Когда рабочий механизм заземляющего выключателя открыт или закрыт, вал вращения заземлителя может поворачиваться под углом, чтобы открываться и закрываться с помощью трансмиссионного вала и горизонтального шатуна. Поскольку лопастная пластина на валу заземлителя сблокирована с дугогасительной пластиной, закрепленной на фланце фарфоровой колонны, она может обеспечить последовательность действий: основное замыкание на землю, замыкание на землю.

Разъединитель выполнен в 1-полюсном исполнении, а трехполюсное соединение образовано посредством междуфазного соединения (см. фиг. 1, рис. 2) и может использоваться также как 1-полюсное.

7. Рабочий механизм

Изолирующий выключатель обычно оснащен ручным механизмом CS14G, а также может быть оснащен электрическим механизмом типа XCJ-I.

Подробности механизма электропривода XCJ-I приведены в инструкции по монтажу электрооборудования типа XCJ-I.

Заземлитель оснащен ручным механизмом CS14G и аксессуарами, одинарное заземление для одного комплекта, двойное заземление для двух комплектов.

Ручной механизм типа CS14G в основном состоит из основания, ручки и вспомогательного переключателя. Вспомогательный переключатель имеет 8 пар нормально разомкнутых и 8 пар нормально замкнутых контактов для блокировки и отображения сигналов.

Рассрочка и отладка

См. следующие шаги для установки.

1. Основание разъединителя 1П закреплено горизонтально, а вращающийся вал трехфазного заземлителя установлен на той же горизонтальной оси.

2. Проверьте состояние контактов в середине разъединителя. Однофазный должен быть удовлетворен:

а. Когда средний контакт закрыт, цилиндрический контакт и два ряда контактных пальцев должны соприкасаться одновременно, при необходимости отрегулируйте поперечный винт (левый и правый болты), чтобы добиться этого;

б. Контакт среднего контакта симметричен, а разница между верхним и нижним не превышает 5 мм, закрывается до конца, промежуточный зазор регулируется до 7 ~ 12 мм, при необходимости в опоре корня с помощью увеличивающихся или уменьшающихся прокладок. добиться, но толщина каждой подушечки не должна быть больше 5 мм;

в. Главный нож поворачивается на 90° до конечного положения закрытия, зазор между установочным винтом и перегородкой должен быть отрегулирован на 1–3 мм.

3. Установите соединительный стержень в трехфазный главный нож согласно рисунку 1 и отрегулируйте длину шатуна, чтобы синхронизация трехфазного закрытия не превышала 10 мм, а две стороны трехфазного соединительного стержня и крестовина Шатун между стойками имеет левый и правый винты соответственно, которые можно регулировать непосредственно в соответствии с потребностями.

4. Установите шатун между тремя фазами заземляющего выключателя согласно рисунку 1, затяните винты и отрегулируйте рабочий рычаг, рычаг механической блокировки, торсионную пружину и фиксирующее кольцо. Затяните болты после того, как торсионная пружина отрегулируется так, чтобы заземлитель находился в горизонтальном положении при открытии.

5. Установите механизм моторного привода CS14G или XCJ-I на кронштейн, удобный для ручного управления, приняв приводной вал на шасси разъединителя за центр. Метод вертикальной оси используется для того, чтобы шпиндель механизма совпадал с осью вращения, и закрепили на механизме крепежные болты.

6. Механизм и разъединитель находятся в состоянии размыкания или замыкания одновременно. Соединительная головка и соединительный стержень используются для соединения вала разъединителя и шпинделя механизма, при этом достигаются следующие требования.

а. Нажмите 3–5 раз и проверьте соответствие разъединителя требованиям: угол открытия разъединителя составляет 90°, между позиционирующим винтом и перегородкой должен быть зазор от 1 до 3 мм;

б. Отрегулируйте статический контакт заземлителя и затяните болт так, чтобы заземляющий контакт можно было правильно вставить, когда заземлитель замкнут.

в. Отрегулируйте балансировочную пружину на вращающемся валу при открытии, чтобы заземляющий выключатель оставался в горизонтальном положении.

д. Проверьте механическую блокировку между разъединителем и заземляющим выключателем, чтобы убедиться, что заземлитель не может замкнуться, когда разъединитель включен. Разъединитель не может быть замкнут, когда заземлитель замкнут. Если все операции выполнены правильно, необходимо просверлить отверстия φ8 и упругий цилиндрический штифт 8 x 60 в месте соединения вала трехфазного заземлителя, а также просверлить отверстия φ12 глубиной ≥5 мм в установочном стержне, приводном рычаге, рычажном рычаге и вращая вал, затяните болты в каждом месте и очистите мягкое соединение заземления, чтобы сохранить контакт с блестящей металлической поверхностью.

7. Регулировку установки разрешается производить только вручную. После завершения регулировки, если для подтверждения правильности используется ручное управление, можно использовать электрическое управление (при наличии электрического механизма).

8. Проверка после установки и ввода в эксплуатацию.

9. Разъединитель и заземлитель управляются вручную от 3 до 5 раз соответственно, работа стабильна, контакт хороший, положение замыкания и замыкания правильное.

10. Механизм распределения мощности срабатывает 5 раз при номинальном рабочем напряжении двигателя и срабатывает 3–5 раз соответственно при 85 % номинального рабочего напряжения двигателя и 110 %. Открытие-закрытие должно быть правильным, а время открытия-закрытия не более 4 с.

11. Контакты находятся в хорошем контакте с контактами после замыкания разъединителя. Измеренные данные сопротивления основного шлейфа (по обе стороны отходящего конца) не превышают приведенных в таблице 4.

12. Синхронность трехфазного закрытия не более 10 мм.

13. Проверьте, все ли детали трансмиссии и вращения должны быть смазаны, все ли болты крепления осей затянуты и надежны.

14. Проверьте, надежно ли заблокированы разъединитель и заземляющий выключатель.

Использование и обслуживание

Этот переключатель должен работать после отключения нагрузки на линию.

Выключатель следует регулярно проверять (около 1–2 лет). Если произошло серьезное короткое замыкание, его следует устранить сразу же после неисправности.

Удалите грязь с поверхности токопроводящих частей и изоляторов стойки, плоскости соединения и среднего контакта между соединительной клеммой и шиной, поверхности контакта кнопок, а затем нанесите промышленное вазелиновое масло.

Тщательный осмотр опорных изоляторов должен производиться без каких-либо потертостей и трещин, при их обнаружении заменяться.

Детали трансмиссии и вращения должны быть смазаны.

Проверьте все крепления, например, ослаблены ли конические штифты и болты.

Проверьте ручной механизм, может ли вспомогательный переключатель нормально переключаться при повороте рукоятки на 180°.

Упаковка, транспортировка и хранение

Изолирующий выключатель и заземлитель обычно упаковываются в общую трехполюсную коробку, а также могут быть упакованы навалом. В оптовой упаковке он разделен на базовую коробку, коробку изолятора столба и коробку токопроводящей системы (включая аксессуары), а также одну коробку на группу при заказе одного полюса.

Перевернутый знак не должен находиться за пределами упаковочной коробки при транспортировке продукта.

После получения товара, пожалуйста, проверьте его вовремя. При возникновении проблем следует обращаться к производителю.
