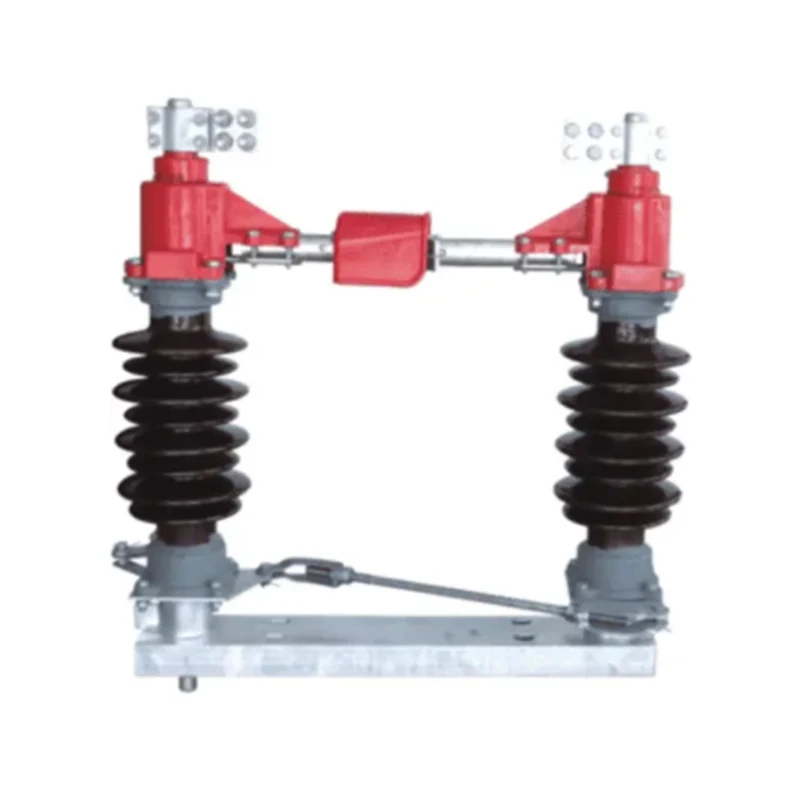

XUCKY Electric является ведущим китайским производителем и экспортером, специализирующимся на наружных разъединителях GW4-40,5 кВ. У нас есть широкий ассортимент продукции для удовлетворения различных потребностей наших клиентов по всему миру. Наша приверженность высочайшему качеству, инновационным технологиям и превосходному обслуживанию клиентов выделяет нас в нашей отрасли. Наружный разъединитель GW4-40.5 (D)kv (высоковольтный разъединитель) представляет собой трехфазное оборудование для наружного высоковольтного переключателя переменного тока частотой 50 Гц, предназначенное для размыкания или замыкания цепи, когда высокое напряжение находится под напряжением и без нагрузки, подходит для разъединителя на выходе подстанции.
Наружный разъединитель GW4-40,5 кВ (высоковольтный изолирующий выключатель) представляет собой трехфазное наружное высоковольтное коммутационное оборудование переменного тока частотой 50 Гц, предназначенное для размыкания или замыкания цепи, когда высокое напряжение находится под напряжением и без нагрузки, подходит для изолирующего выключателя на выходе подстанции.
Следующие технические стандарты для данного вида продукции:
GB1985-89 «Высоковольтный разъединитель переменного тока и заземлитель»
GB/T11022 - Общие технические требования 1999 г. к стандартам высоковольтного распределительного и контрольного оборудования.
IEC129 (1984) «Наружный разъединитель переменного тока и заземлитель»
Модель и значение наружного разъединителя GW4-40,5 кВ
Характерные знаки: D-заземляющий выключатель, I II-заземляющий тип, G-улучшенный продукт.
Специальные производные знаки: W — устойчивость к пятнам, GY — тип плато, H — тип для сильного холода, TA — тип для сухого тепла, TH — тип для влажного тепла.
Нормальные условия эксплуатации и условия установки
а. Высота над уровнем моря: нормальный тип ≤1000 м, плато типа ≤4000 м.
б. Толщина покровной воды <10 мм
в. Давление ветра ≤ 700 Па.
д. Сейсмическая интенсивность составляет менее 8 градусов.
е. Температура окружающего воздуха: верхний предел +40°С, нижний предел -30°С.
г. На месте установки отсутствуют легковоспламеняющиеся материалы, опасность взрыва, химическая коррозия и сильная вибрация.
Выдерживаемое напряжение промышленной частоты (действительное) кВ/60 с
Расстояние утечки см/кВ
Терминал горизонтального напряжения Н
Вес/1П кг
Термический ток / 4 с
Динамический ток
Земля
Перелом
Общий
Устойчивость к пятнам
ГВ4-40.5Д
40,5 кВ
630
20 кА
50 кА
80
90
1.7
2.5
500
80
1250
31,5 кА
80 кА
2000
31,5 кА
80 кА
100
3150
40 кА
100 кА
Основная структура
Наружный разъединитель представляет собой однополюсную горизонтальную вращающуюся конструкцию с двумя колоннами. Три полюса можно использовать группами или использовать один полюс. Изолирующий выключатель состоит из шасси, гнезда подшипника, опорного изолятора, проводящей главной цепи и механического шатуна. Трехполюсное соединение, тяга тяги, трубное соединение, штифт вала, стальная труба (пользователь) и ручной приводной механизм (далее именуемый приводным механизмом) соединены в группы.
Заземлитель может быть установлен на одном или двух концах изолятора. Заземлитель на обоих концах разъединителя управляется блокировкой ручного исполнительного механизма, так что разъединитель и заземлитель работают в порядке главный - земля - к земле - в сети.
1. Нижняя рама изготовлена из горячекатаной угловой стали GB9787-88. Посадочные места подшипников установлены на обоих концах шасси, а для обеспечения гибкости узла вала установлены 2 конических роликоподшипника.
2. Столбчатые изоляторы: есть три типа: обычные, с защитой от загрязнения и плато. Их характеристики соответствуют GB8287.1 «Технические условия фарфорового изолятора столба высокого давления», GB8287.2 - 87 «Размер и характеристики бутылочного изолятора столба высокого давления». Тип, препятствующий обрастанию, также соответствует стандарту GB127744-91 «стойкий к загрязнениям уличный изолятор стержневого типа». Каждый полюсный разъединитель оснащен двумя опорными изоляторами, опорный изолятор установлен на узле вала, а верхний конец закреплен проводящей главной цепью.
3. Основная схема проводки состоит из соединительной колодки и сборки левого и правого контактов. Структура 630A и 3150A в основном одинакова, только количество поперечных сечений проводящей трубки, покрытие поверхности, количество контактных пальцев и разница между мягкими проводниками. Блок проводки оснащен направляющим стержнем и гибким проводником. Он имеет меньшее сопротивление и лучшую электропроводность, чем традиционный метод с роликовым контактом, как показано на рисунке 3. Конструкция правого и левого контактного узла и состояние контакта после замыкания показаны на рисунке 4.
4. Заземлитель: заземлитель установлен на конце подрамника изолятора, а статический контакт заземлителя установлен на токопроводящей трубе главной токопроводящей цепи.
5. Механический шатун: разъединительный выключатель приводится в действие приводным механизмом, установленным в середине нижней рамы, и через стержень шпинделя приводит в движение изолятор левой сенсорной стороны, поворачивая его на 90 градусов. Тяга тяги приводит в действие трехполюсный разъединитель для включения и выключения. Заземляющий выключатель приводится в движение приводным валом, приводя в движение наземный нож, а наземный нож поворачивается вверх (вниз) на определенный угол для завершения закрытия (шлюза). Полюс каждого полюса трехполюсного заземляющего выключателя соединен стальной трубой 32*3 для обеспечения трехполюсного соединения. Трехполюсный разъединитель соединяется с соединением стальной трубы 25*2,5 для реализации трехполюсного соединения. Трехполюсный разъединитель соединен стальной трубой 25*2,5 для реализации трехполюсного соединения. Разъединитель соединяется с приводным механизмом стальной трубой диаметром 42*3, причем пользователь стальной трубы предоставляется сам.
6. Actuating mechanism: the isolating switch is equipped with CS17 manual operating mechanism when leaving factory. The mechanism is composed of a base, an interlocking plate, a handle and an auxiliary switch. The auxiliary switch has 4 poles and 8 poles two specifications, 2 pairs and 4 pairs of normally open normally closed contacts respectively. The use of interlocking and transmitting signals. After the electromagnetic actuator is installed with the manual operation mechanism, the isolating switch can increase the electric locking function. The electromagnetic lock and its installation accessories are separately priced and supplied, and installed by the users themselves.
Установка и отладка
1. Проверка перед установкой
а. Проверьте, соответствует ли количество разъединителей, деталей и аксессуаров упаковочному листу.
б. Данные паспортной таблички изделия соответствуют заказу.
в. Не повреждено ли изделие и есть ли трещины на изоляторе столба.
д. Является ли вращение каждой вращающейся части гибким или нет.
е. Является ли рабочий механизм гибким, правильное ли положение закрытия и открытия и исправен ли вспомогательный переключатель.
2. Наружный разъединитель можно устанавливать только горизонтально. Сначала поместите наружный разъединитель на монтажный кронштейн на той же высоте по горизонтали, а затем откорректируйте расстояние между опорами, чтобы шасси было параллельно друг другу. Исправьте ось двухколонного изолятора трехполюсного наружного разъединителя, заземлите осевую линию вала, подключите выключатель после фиксации наружного разъединителя.
3. Когда разъединитель замкнут, левый и правый контакты должны находиться на одной горизонтальной линии, верхняя и нижняя стороны смещены на <5 мм, а положения контактов левого и правого контактного узла должны быть центрированы по осевой линии двух. изоляторы стойки, а правый контакт должен быть встроен в левый. Контакты на контактной стороне соприкасаются друг с другом, а зазор между контактом на левой контактной стороне и позиционирующей пластиной составляет ≤2 мм. При необходимости длину тяги монополя можно регулировать; Допускается увеличение или уменьшение регулировочной проставки вверху и внизу изолятора стойки, но толщина каждой прокладки <3 мм.
4. Отрегулируйте длину соединительного стержня так, чтобы погрешность включения трехфазного разъединителя составляла <5 мм. Затем отрегулируйте длину тяги главного вала и тяги рычажного механизма соответственно так, чтобы угол открытия разъединителя после открытия составлял 90°.
5. Отрегулируйте угол рычага заземлителя и эффективную длину шатуна так, чтобы заземлитель синхронизировался с приводным механизмом при размыкании и замыкании. В разомкнутом положении заземлитель располагается горизонтально.
6. Положение установки механизма ручного управления показано на рис. 1 и рис. 2. После сборки механизма и пластины вставьте конический штифт А10×50 и закрепите два болта М10. Двойной заземляющий разъединитель, снизу корпуса для управления вертикальной линией оси вала вниз, одинарное заземление и незаземление от нижнего конца опорного изолятора до вертикальной линии, чтобы она совпадала с центром рабочей линии. вал механизма, а затем механизм устанавливается и фиксируется. Наружный разъединитель с двойным заземлением устанавливает вал на приводной вал. Одиночный заземляющий и незаземляющий разъединитель устанавливает вал на приводной вал и узел вала, измеряет эффективный размер и подготавливает бесшовную стальную трубу φ42×3. Два конца стальной трубы привариваются соответственно к втулке и пластине.
7. Удалите грязь с вращающихся частей и электрических контактов машин и повторно введите смазку.
8. Измерение значения сопротивления главной цепи разъединителя должно соответствовать норме, приведенной в таблице.
9. Ручное управление 3-5 раз, стабильная работа, правильное положение размыкания-закрытия наружного разъединителя и заземляющего выключателя, хороший контакт.
10. После установки его можно запускать после того, как проверка подтвердит его соответствие требованиям.
Номинальное напряжение, кВ (действительно)
Номинальный ток А
Значение сопротивления главной цепи мкОм
Примечания
40.5
630
≤180
1. В комплект не входят зажимы для проводов.
2. Справочное значение.
1250
≤100
2000
≤65
3150
≤36
