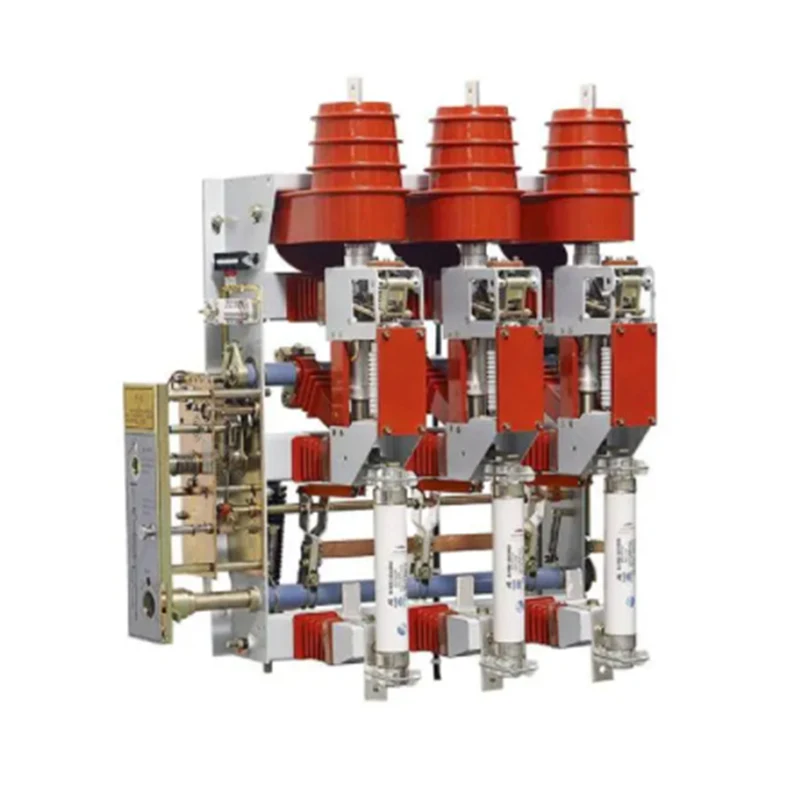

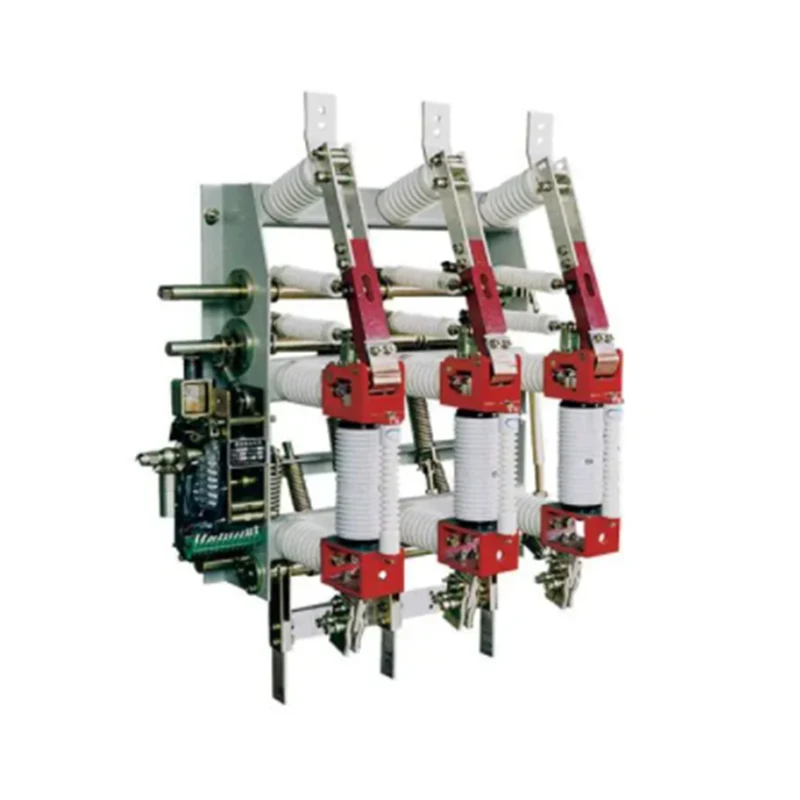

Вакуумный выключатель нагрузки высокого напряжения серии FZN25-12 для внутреннего применения

Высококачественный внутренний вакуумный выключатель нагрузки высокого напряжения серии FZN25-12 от китайских поставщиков, компания XUCKY Electric уже много лет специализируется на модульном электрическом терминальном оборудовании. Наша продукция имеет хорошее ценовое преимущество и охватывает большую часть рынков Южной Америки, Ближнего Востока, Африки и Юго-Восточной Азии. Мы с нетерпением ждем возможности стать вашим долгосрочным партнером в Китае. FZN25-12 Вакуумный выключатель нагрузки для внутреннего применения — это трехфазное оборудование для внутреннего выключателя переменного тока, 50 Гц, 12 кВ.

Отправить запрос

Описание продукта

Схема внутреннего вакуумного выключателя нагрузки высокого напряжения серии FZN25-12

FZN25-12 Внутренний вакуумный выключатель нагрузки высокого напряжения, трехфазный переменный ток, 50 Гц, 12 кВ, внутреннее коммутационное оборудование.

♦ Приводной механизм: пружинный приводной механизм, доступен ручной и электрический тип;

♦ Тип управления: правое и левое;

♦ Направление работы: левое управление, правое управление;

♦ Применение: закрытые распределительные устройства 12 кВ.

Условия окружающей среды для внутреннего вакуумного выключателя нагрузки высокого напряжения серии FZN25-12

♦ Температура окружающей среды: -25°C 〜+40°C;

♦ Высота: <1000 м (над уровнем моря);

♦ Относительная влажность: среднесуточная <95%, среднемесячная <90%;

♦ Интенсивность землетрясения: уровень <8;

♦ Степень загрязнения: II;

♦ Место установки защищено от возгорания, взрыва, химической коррозии и серьезной вибрации.

Технические параметры ♦ Основные технические параметры.

НЕТ	Элемент		Единица	ФЗН25-12ЛТ 630-20	ФЗРН25-12Д/Т 200-31,5
1	Номинальное напряжение		кВ	12	12
2	Номинальная частота		Гц	50	50
3	Номинальный ток		A	630	200
4	Выдерживаемое напряжение промышленной частоты в течение 1 мин (фаза-земля,	Фаза-земля, фаза-фаза	кВ	42	42
	между полюсами, открытые контакты)	Изолирующий перелом		48	48
5	Номинальное выдерживаемое напряжение грозового импульса (фаза	Фаза-земля, фаза-фаза	кВ	75	75
5	земля, между полюсами, открытые контакты)	Изолирующий перелом	кВ	85	85
6	Номинальный кратковременно выдерживаемый ток (ток термостабильности)	Выключатель нагрузки	кА	20
7	Номинальная продолжительность короткого замыкания (время термостабильности)	Выключатель нагрузки	s	4
8	Номинальный ток включения короткого замыкания (пиковый)		кА	50
9	Номинальный ток отключения активной нагрузки		A	630
10	Номинальный ток отключения контура		A	630
11	Номинальный зарядный ток кабеля			10
12	Номинальная мощность трансформатора холостого хода		кВА	1600	1600
13	Номинальный ток отключения при коротком замыкании (предохранитель ограничения тока)		кА		31.5
14	Номинальный ток отключения		A		2000
15	Модель предохранителя				СДЛАЖ-12 SFLZJ-12
16	Выходная энергия ударника		J		2-5

1±0,5

НЕТ	Элемент	Единица	ФЗН25-12Д/Т 630-20	ФЗРН25-12Д/Т 200-31,5
17	Номинальное напряжение вспомогательной цепи	V	^110 ^220	^110 ^220
18	Заземляющий выключатель, номинальный кратковременно выдерживаемый ток	кА	20	20
19	Номинальная пиковая длительность короткого замыкания заземлителя	S	2	2
20	Номинальный пиковый выдерживаемый ток заземлителя	кА	50	50
21	Номинальный ток короткого замыкания	кА	50	80 (предполагаемое пиковое значение)
22	Механическая жизнь	раз	10000	10000

♦ Механические свойства

НЕТ	Элемент	Единица	Ценить
НЕТ	Элемент	Единица	ФЗН25-12 Д/Т630 20	ФЗРН25-12 Д/Т200-31,5
1	Воздушный зазор между заряженными частями и землей	мм	>125
2	Вставка токопроводящей трубки на фиксированную глубину держателя контактов	мм	>18
3	Открытое расстояние вакуумной камеры	мм	600+1
4	Длина сжатия контактной пружины вакуумного прерывателя	мм	20+1
5	Средняя скорость закрытия вакуумной камеры	РС	0,6±0,2
6	Средняя скорость открытия вакуумной камеры	РС	1,0±0,2
7	Время закрытия	РС	<2
8	Трехфазный синхронизм закрытия и открытия	РС	<3
9	Сопротивление главной цепи	rQ	<150	<300
10	Ручное управление+’при максимальном крутящем моменте	н.м.	<160
11	Время открытия курка предохранителя	РС	-	30-40
12	Время открытия спускового крючка	РС	40-45

♦ Параметры накопителя энергии

Модель	Номинальное напряжение В	Номинальный ток А	Номинальная мощность Вт	Нормальный диапазон рабочего напряжения
LLZY-CJ01B8	AC/DC220	0.7	70	85%-110% рейтинг
66ZY-CJ028	AC/DC110	1.5	70	Напряжение
