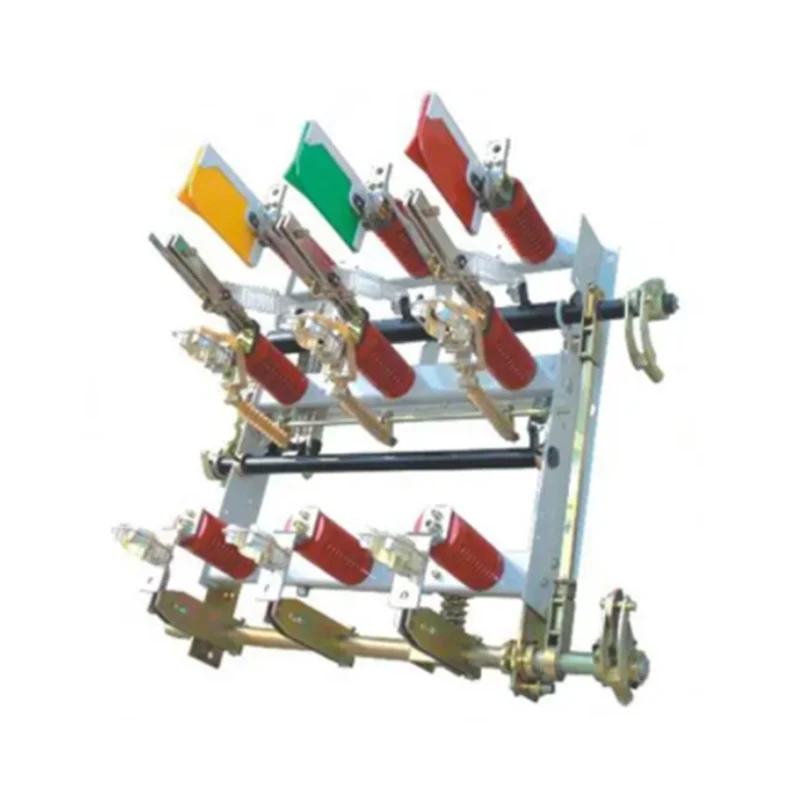

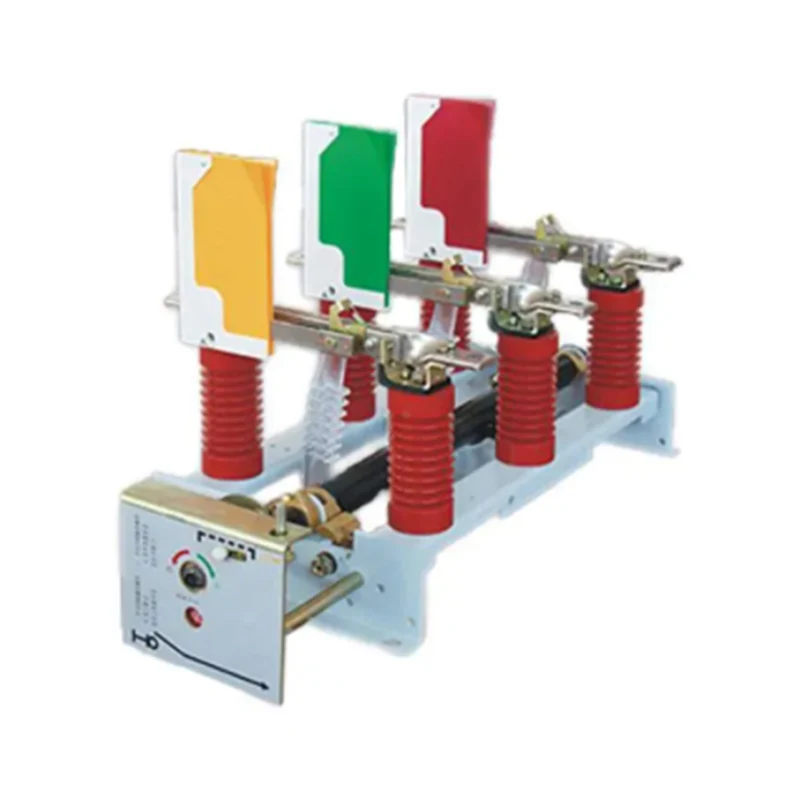

Выключатель воздушной нагрузки высокого напряжения серии FN7-12 для внутреннего применения

Приложение

FN7-12 — это новый тип высоковольтного выключателя нагрузки для внутреннего применения. Он подходит для трехфазной системы переменного тока частотой 50 Гц и номинальным напряжением 12 кВ, в качестве тока отключаемой нагрузки и тока замыкания короткого замыкания.

Тип Описание внутреннего высоковольтного воздушного выключателя нагрузки серии FN7-12

Условия труда

● Температура окружающей среды: -25°C~ 40°C;

● Высота: <1000 м;

● Относительная влажность: среднесуточная <95%; Среднемесячное значение <90%;

● На площадке не должно быть коррозийных, горючих и взрывоопасных газов или паров;

● Отсутствие частой сильной вибрации.

Технические параметры внутреннего высоковольтного воздушного выключателя нагрузки серии FN7-12

Основные характеристики Примечание: (-) без (A) с таблицей 1.

Номинальные параметры Таблица 2

Номинальные параметры предохранителя. Таблица 3.

А*: с нападающим.

Чертеж общей конструкции и размер установки (единица измерения мм)

Чертеж 1. Схема выключателя нагрузки FN7-12 и установочные размеры.

1. Дугогасящий нож 2. Дугогасящая часть и дугогасительная камера 3. Изолятор 4. Основание 5. Динамический контактный нож 6. Статический контактный нож 7. Пружинное устройство накопления энергии (внутри втулки главной оси) 8. Поворотный рычаг главного ножа

Рисунок 2. Схема выключателя нагрузки FN7-12DXL и установочные размеры.

1. Дугогасящий нож 2. Дугогасительная часть и дугогасительная камера 3. Изолятор 4. Основание 5. Динамический контактный нож 6. Статический контактный нож 7. Пружинное устройство накопления энергии (внутри втулки главной оси) 8. Заземляющий нож 9. Главный Поворотный рычаг замыкания ножа 10. Поворотный рычаг замыкания ножа заземления

Рисунок 3. Внешний вид выключателя нагрузки раздельного типа FN7-12DXLR и установочный размер.

1. Дугогасящий нож 2. Дугогасительная часть и дугогасительная камера 3. Изолятор 4. Заземляющий нож 5. Основание 6. Динамический контактный нож 7* Статический контактный нож 8. Предохранитель 9* Пружинный аккумулятор энергии (внутри втулки главной оси) 10. Заземляющая энергоаккумулирующая пружина 11. Блокировочное устройство 12. Поворотный рычаг закрытия и открытия главного ножа 13. Поворотный рычаг закрытия и открытия заземляющего ножа

Рисунок 4. Внешний вид выключателя нагрузки раздельного типа FN7-12R и установочный размер.

1. Дугогасящий нож 2. Дугогасительная часть и дугогасительная камера 3. Изолятор 4. Основание 5. Динамический контактный нож 6. Статический контактный нож 7. Пружинное устройство накопления энергии (внутри втулки главной оси) 8. Предохранитель 9. Главный нож закрытие и открытие поворотного рычага

Рисунок 5. Схема выключателя нагрузки интегрированного типа FN7-12DXLRA и установочные размеры.

1. Дугогасящий нож 2. Дугогасящая деталь и дугогасительная камера 3. Предохранитель ударного типа 4. Изоляционное основание 5. Заземляющий нож 6. Основание 7. Динамический контактный нож 8. Замыкающая пружина главного ножа 9. Статический контактный нож 10. Энергия заземления -Пружина хранения 11. Пружина открытия главного ножа 12. Блокировочное устройство 13. Поворотный рычаг закрытия и открытия главного ножа м 14. Поворотный рычаг закрытия и открытия ножа заземления

Рисунок 6. Схема выключателя нагрузки FN7-12C и установочный размер.

1. Дугогасящий нож 2. Дугогасительная часть и дугогасительная камера 3. Изолятор 4. Основание 5. Динамический контактный нож 6. Статический контактный нож 7. Пружинное устройство накопления энергии (внутри втулки главной оси) 8. Пластина

Рисунок 7. Внешний вид выключателя нагрузки раздельного типа FN7-12CR и установочный размер.

1. Дугогасящий нож 2. Дугогасящая часть и дугогасительная камера 3. Изолятор 4. Основание 5. Динамический контактный нож 6. Статический контактный нож 7. Пружинное устройство накопления энергии (внутри втулки главной оси) 8. Предохранитель 9. Пластина

Рисунок 8. Схема и установочный размер выключателя нагрузки интегрированного типа FN7-12CDXLRA.

1. Дугогасящий нож 2. Дугогасительная часть и дугогасительная камера 3. Ударный предохранитель 4. Заземляющий нож 5. Изолятор 6. Основание 7. Замыкающая пружина главного ножа 8. Динамический контактный нож 9. Статический контактный нож 10. Заземляющий накопитель энергии Пружина 11. Пружина открытия главного ножа 12. Пластина 13. Чертеж 11
