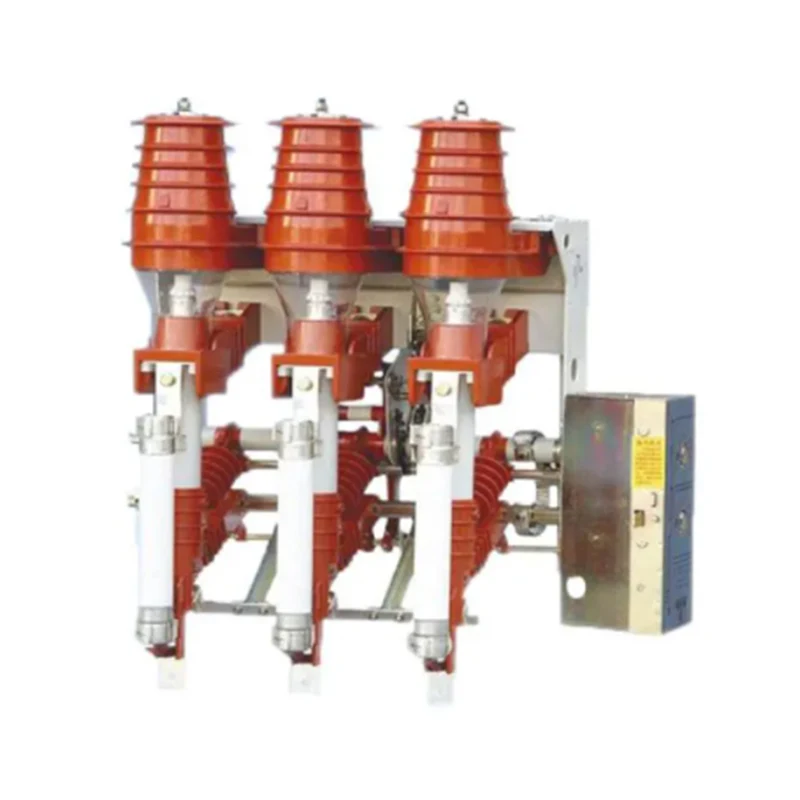

Выключатель воздушной нагрузки высокого напряжения серии FN12-12 для внутреннего применения

Высоковольтный воздушный выключатель нагрузки серии FN12-12 марки XUCKY Electric представляет собой трехфазное коммутационное оборудование для внутреннего применения переменного тока, 50 Гц, 12 кВ.
♦ Способ установки: фронтальный, боковой, откидной;
♦ Приводной механизм: пружинный приводной механизм, доступен ручной и электрический тип;
♦ Тип операции: правое и левое управление;
♦ Применение: закрытые распределительные устройства 12 кВ.

Отправить запрос

Описание продукта

Контур

Высоковольтный воздушный выключатель нагрузки для внутреннего применения серии FN12-12 представляет собой трехфазное коммутационное оборудование для внутреннего применения переменного тока, 50 Гц, 12 кВ.

♦ Способ установки: фронтальный, боковой, откидной;

♦ Приводной механизм: пружинный, ручной и электрический;

♦ Тип операции: правая операция и левая операция;

♦ Применение: закрытые распределительные устройства 12 кВ.

Условия окружающей среды для внутреннего высоковольтного воздушного выключателя нагрузки серии FN12-12

♦ Температура окружающей среды: -25°C 〜+40°C;

♦ Высота: <1000 м (над уровнем моря);

♦ Относительная влажность: среднесуточная <95%, среднемесячная <90%;

♦ Интенсивность землетрясения: уровень <8;

♦ Степень загрязнения: II;

♦ Места без возгорания, взрыва, химической коррозии и серьезной вибрации.

Основные технические параметры внутреннего высоковольтного воздушного выключателя нагрузки серии FN12-12

НЕТ	Элемент			Единица	ФН12-12Д/6 30-20	ФН12-12РД/1 25-31,5
1	Номинальное напряжение			кВ	12	12
2	Номинальная частота			Гц	50	50
3	Номинальный ток			A	630	125
4	Выдерживаемое напряжение промышленной частоты в течение 1 мин (фаза-земля, между полюсами, открытые контакты)		Фаза-земля, фаза-фаза	кВ	42	42
4			Изолирующий перелом	кВ	48	48
5	Номинальное выдерживаемое напряжение грозового импульса (фаза-земля, между полюсами, открытые контакты)		Фаза-земля, фаза-фаза	кВ	75	75
5			Изолирующий перелом	кВ	85	85
6	Номинальный кратковременно выдерживаемый ток (ток термостабильности)		Выключатель нагрузки	кА	20
6			Заземляющий выключатель	кА	20
7	Номинальная продолжительность короткого замыкания (время термостабильности)		Выключатель нагрузки	s	4
7			Заземляющий выключатель	s	2
8	Номинальный ток включения короткого замыкания (пиковый)			кА	50
9	Номинальный ток отключения	Активный ток отключения нагрузки		A	630
		Ток отключения контура			630
		5 % активный ток отключения нагрузки			31.5
		Ток зарядки кабеля			10
		Мощность трансформатора холостого хода		кВА	1250
10	Номинальный ток отключения при коротком замыкании (предохранитель ограничения тока)			кА		31.5
11	Номинальный ток передачи			A		1200
12	Механическая жизнь			раз	2000	2000
13	Выходная энергия ударника			J		1±0,5
