Выключатель воздушной нагрузки высокого напряжения серии FN5-12 для внутреннего применения

Поддержка индивидуального массового производства внутреннего высоковольтного воздушного выключателя нагрузки серии FN5-12 (далее именуемого выключателем нагрузки) применяется к сети переменного тока 50 Гц 12 кВ для отключения тока нагрузки и замыкания тока короткого замыкания. Выключатель нагрузки с предохранителем может отключить ток короткого замыкания для защиты выключателя. Выключатель нагрузки можно использовать с ручным приводом типа CS6-1, а в этом продукте используется ручной привод CS.

Отправить запрос

Описание продукта

Приложение

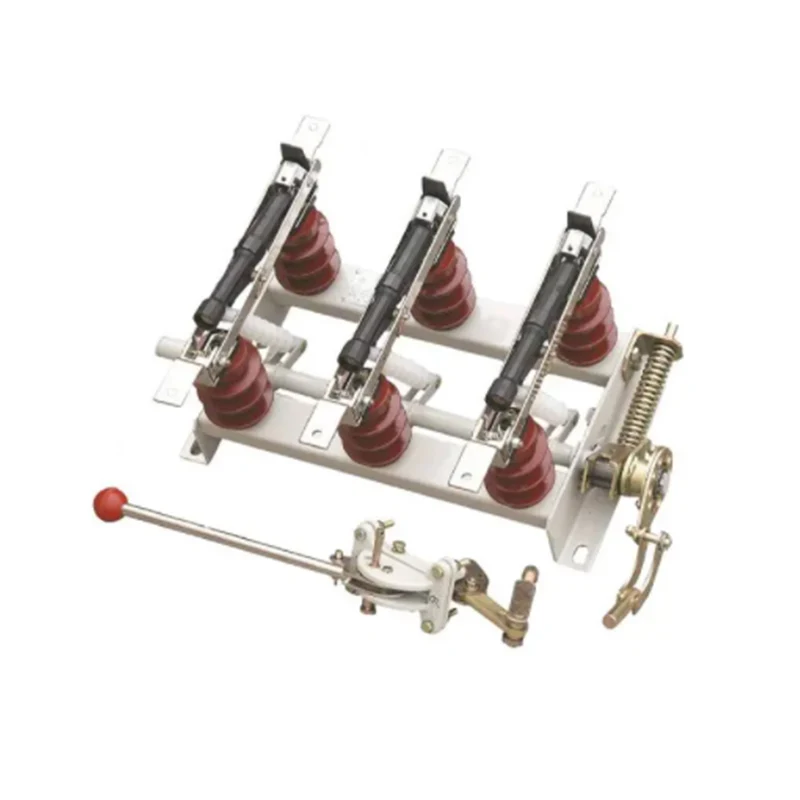

Внутренний высоковольтный воздушный выключатель нагрузки серии FN5-12 (далее именуемый выключателем нагрузки) применяется к сети переменного тока частотой 50 Гц 12 кВ для отключения тока нагрузки и замыкания тока короткого замыкания. Выключатель нагрузки с предохранителем может отключить ток короткого замыкания для защиты выключателя.

Выключатель нагрузки можно использовать с ручным приводом типа CS6-1, а в этом изделии используется ручной привод CS 口.

Тип и значение

FN5-12 Series Indoor High Voltage Air Load Break Switch

Использовать среду

а. Высота < 1000 м;

б. Температура окружающего воздуха mFre: -25~+40°C (механизированный привод〉 -5°C);

в. Относительная влажность: среднесуточная <95%, среднемесячная <90% (+25 °C);

д. Окружающий воздух без явных загрязнений, таких как едкие или легковоспламеняющиеся газы, водяной пар и т. д.

е. Без частой сильной вибрации.

Технические данные внутреннего высоковольтного воздушного выключателя нагрузки серии FN5-12

4.1 Технические параметры выключателя нагрузки, таблица 1

Имя	Единица	Ценить
Номинальное напряжение	кВ	12
Максимальное рабочее напряжение	кВ	12
Номинальная частота	Гц	5。
Номинальный ток	A	400 630
Номинальный кратковременно выдерживаемый ток (ток термостабильности)	кА/с	12,5/4 20/2
Номинальный пиковый выдерживаемый ток (ток динамической стабильности)	кА	31,5 50
Номинальный ток отключения в замкнутом контуре	A	400 630
Номинальный ток отключения нагрузки	А.	400 630
5% номинальный ток отключения нагрузки	A	20 31,5
Номинальный ток отключения зарядки кабеля	A	10
Номинальный ток отключения трансформатора холостого хода		1250 кВА без нагрузки ток трансформатора
Номинальный ток замыкания короткого замыкания	кА	31,5 50
Время отключения тока нагрузки	Нагрузка/раз	100%/20 30%/75 60%/35 5%/80
1 мин частота мощности w; напряжение нстана (СКЗ), межфазное/изоктмг излом	кВ	42/48
Промышленная частота v^tnвыдерживаемое напряжение между изолирующими трещинами	кВ	53
Выдерживаемое напряжение грозового импульса относительно земли (пиковое), междуфазное/изолирующее разрушение	кВ	75/85
Рабочий момент открытия/закрытия	Нм(Н)	90(80) 100(200)

Примечание. FN5-12D заземленная часть выключателя нагрузки с допустимым током включения при коротком замыкании.

4.2 Таблица технических параметров предохранителей2

Модель	Номинальное напряжение КВ	Предохранитель Номинальный ток A	Номинальный ток отключения KA	Номинальный ток плавкого предохранителя
РН3	12	50	12.5	2, 3, 5, 7,5, 12, 15, 20, 30, 40, 50
		75		75
		100		100
		200		150 200
СДЛ*Дж	12	40	50	6,3, 10, 16, 20, 25,31,5,40
СФЛ*Дж	12	100		50, 63, 71, 80, 100
СКЛ*Дж	12	126		125

Внешний вид и установочные размеры (мм)

Рис. 1 ФН5-12

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Рамки	2. Столбовой изолятор	3. Плата подключения подшипника	4. Лезвие
5. Дугогаситель	6. Торсионная пружина и ее штифтовый подшипник.	7. Направляющая планка	8. Монтажная плата
9. Рычаг	10. Подвижный подшипник выключателя нагрузки.	11. Пружинный механизм взведения.	12. Рабочий механизм

Рис. 2 ФН5-12Д

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Рамки	2. Земляной блад	3. 7, подвижный подшипник правого переключателя	4. Столбовой изолятор
5. Подшипник землеройного перемещения	6. Монтажная плата балки	7. Лезвие	8. Дугогаситель
9. Нарисуйте пружину и + опорный палец пружины.	10. Направляющая планка	11. Монтажная плата	12. Рычаг
13. Подшипник выключателя нагрузки	14. Механизм взвода пружины выключателя нагрузки.	15. Заземляющий и кольцевой зарядный механизм.	16. Рабочий механизм выключателя нагрузки.
17. Эртвичский рабочий механизм.	18. Механизм блокировки.

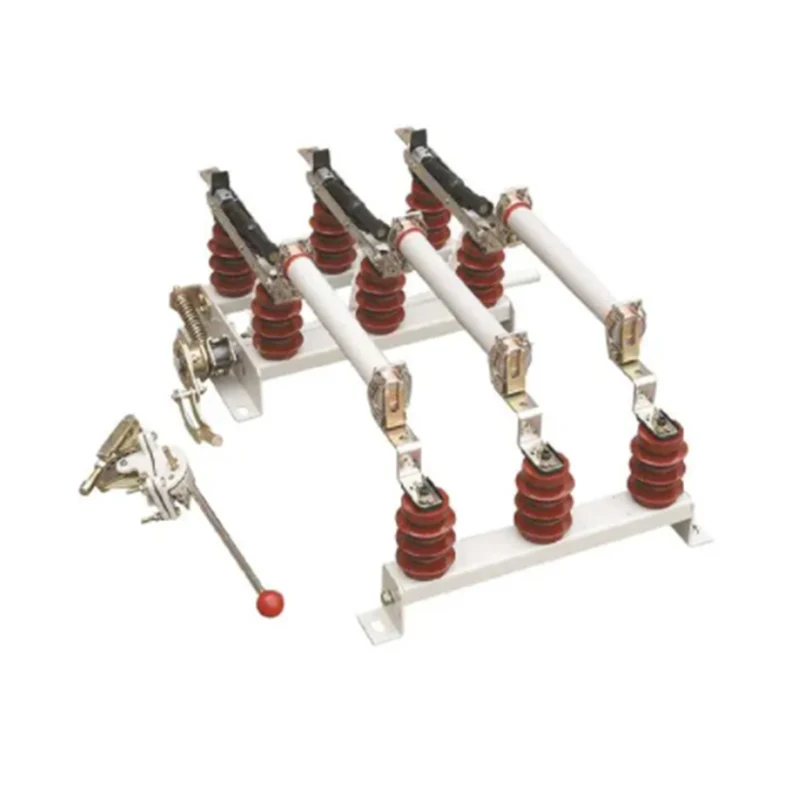

Рис. 3 ФН5-12Р(С)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. ФН5-12Р нагрузка св

2. Плата подключения предохранителя Беринга.

3. Предохранительная вставка

4. Плата предохранителя.

5. Основание предохранителя

Рис. 4 ФН5-12ДР

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Режим нагрузки FN5-12D

2. Плата подключения предохранителя Беринга.

3. Предохранитель

4. Плата предохранителя.

5. Основание предохранителя

Модель механизмаCS6-1 csn	L модель предохранителя		H	h
	SDLJ, SFLJ, SKL*J		935	530
	735 РН3-10	<75	990	585
	735 РН3-10	5=75	1040	635

Рис. 5 ФН5-12Р(С)а

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Переключение нагрузки FN5-12, c: i

2. Беринг, см. монтажную плату.

3. Предохранитель

4. Плата предохранителя.

5. Основание предохранителя

Рис. 6 ФН5-12ДР(С)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Переключатель ФН5-12Д	2. Плата подключения предохранителя Беринга.	3. Предохранитель
4. Плата предохранителя.	5. Фус	6. Механизм блокировки.

Рис. 7 ФН5-12Р(Д)Л

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Под рамой	2. Изолятор	3. Предохранитель	4. Спусковое устройство
5. Подвижный контакт	6. Дугогаситель	7. Направляющая планка	8. Статический контакт
9. Механизм открытия/закрытия.	10. Устройство блокировки.	11. Рабочий механизм выключателя нагрузки.	12. Заземляющий выключатель.
