ALF-63 серия миниатюрных схем автоматического выключателя

В качестве профессионального производства Xucky хотел бы предоставить вам миниатюрный выключатель серии ALF-63 (MCB) серии ALF-63 (MCB), соответствующий стандарту IEC60898, MCB обладает характеристикой надежной производительности, точной защитной функции, короткого времени выпуска и высокой пропускной способности, небольшого объема, который он широко используется и перегружен и перегрузку контакта, распределительного и электрического аппарата.

Отправить запрос

Описание продукта

ALF-63NH Series Miniature Circuit Breaker

В качестве профессионального производства Xucky хотел бы предоставить вам миниатюрный выключатель серии ALF-63 (MCB) серии ALF-63, соответствующий стандарту IEC60898, MCB имеет характеристику надежной производительности, точной защитной функции, короткого времени выпуска и высокой пропускной способности, небольшого объема, он широко используется и перегружена и перегрузка контакта, распределительного и электрического аппарата.

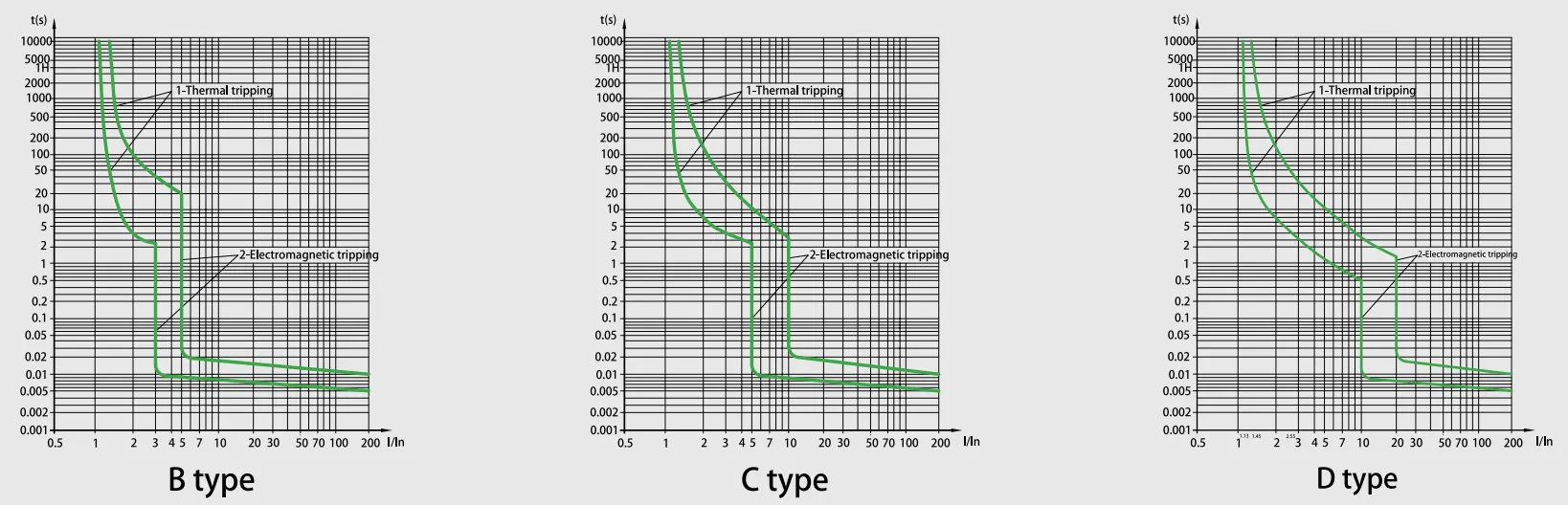

Характерная кривая

ALF-63NH Series Miniature Circuit Breaker

Техническая спецификация

ALF-63 серия миниатюрных схем автоматического выключателя
Стандартный	Один/IEC60898-1
Пропускная способность (ка)	6,10
Защита	Против перегрузки и короткого замыкания
Оцененный ток (а) в	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Оцененное напряжение (V)	1PAC 230/400,240/415
Оцененное напряжение (V)	1p+n, 2p, 3p, 3p+n, 4pac400/415
Rated Impulse Выдержав напряжение UIMP (KV)	4
Оцененное напряжение изоляции UI (V)	500
Энергия ограничивает Касс	3
Температура окружающей среды (℃)	-25 ~+40, макс. 95%влажность
Термический рабочий предел	1.13xln без спотыкания в течение часа
Термический рабочий предел	1,45XIN перегрузка в течение часа
Магнитная работа	B: (3-5) Пожалуйста, C: (5-10) Пожалуйста, D: (10-20) Пожалуйста, пожалуйста
Количество полюсов	1p, 1p+n, 2p, 3p, 3p+n и 4p
Тип поездки	Термический/магнитный выпуск
Терминальная емкость	16 мм² гибкий или 25 мм² жесткие до 25А рейтинги
Терминальная емкость	25 мм² мягко или 35 мм²rigid от 32a до 63a рейтингов
Степень защиты	IP20
Установка	Монтаж на 35 -миллиметровой рельсе DIN
Ширина	17,8 мм на полюс

Характеристика выключения выключателя

НЕТ.	Оцененный ток релиза (а)	Начальное состояние	Тестовый ток	Указанное время	Результат будет получен	Замечания
1	1-63	холодное состояние	1,13 дюйма	t≤1h	Не похот
2	1-63	При предыдущем тесте	1,45 л	t <1H	путешествие	Установительно настроить ток до указанного значения в 5 с.
3	In≤32	холодное состояние	2,55 дюйма	1S	путешествие
3	В> 32	холодное состояние	2,55 дюйма	1S	путешествие
4	1-63	холодное состояние	3 дюйма	t≤0,1 с	Не похот	B Тип
			5 дюймов	T <0,1 с	путешествие	B Тип
			5 дюймов 10 л	t≤0,1 с	Не похот	C Тип
			10 дюймов	T <0,1 с	путешествие	C Тип
			20 л	t≤0,1 с	Не похот	D Тип
				T <0,1 с	путешествие	D Тип

Выносливость (операции)

Категория	Операционные циклы	Частота работы	Рейтинг тока
Электрическая выносливость	4000	240/ч	1-32
		120/ч	40-63
Механическая выносливость	10000	240/ч	1-63

Функции

1. Ультра-высокая пропускная способность короткого замыкания

Расширенная технология управления дугами достигает более высокой способности прерывания по сравнению с отраслевыми стандартами, что обеспечивает обеспечение того, что миниатюрный выключатель серии ALF-63 обеспечивает надежную защиту электрических систем промышленного класса в условиях чрезвычайных разломов.

2. Интерфейс соединения с двумя режимами

Интегрированная конструкция гибридных терминалов поддерживает жесткую стыковку на шине и гибкий зажим кабеля. Миниатюрный автоматический выключатель серии ALF-63 (MCB) может адаптироваться к различным сценариям установки без каких-либо инструментов, одновременно сокращая время проводки на 40%.

3. Механизм накопления энергии для долголетия

Миниатюрный автоматический выключатель серии ALF-63 (MCB) имеет операционную систему с помощью пружины с 10 000 механических циклов выносливости с технологией износостойком компенсации.

4. Усовершенствованный композитный корпус

с славой-ретанкантом, теплостойким и импульсным свойствами интегрированные дуговые камеры для содержащихся событий разлома.

5. Динамическая топология, ограничивающая ток

Интеллектуальное подавление энергии для пробега снижает токи пиковых разломов на 65-80%, что позволяет оптимизации спецификации устройства нижестоящего устройства с 30% общим потенциалом снижения стоимости системы.
