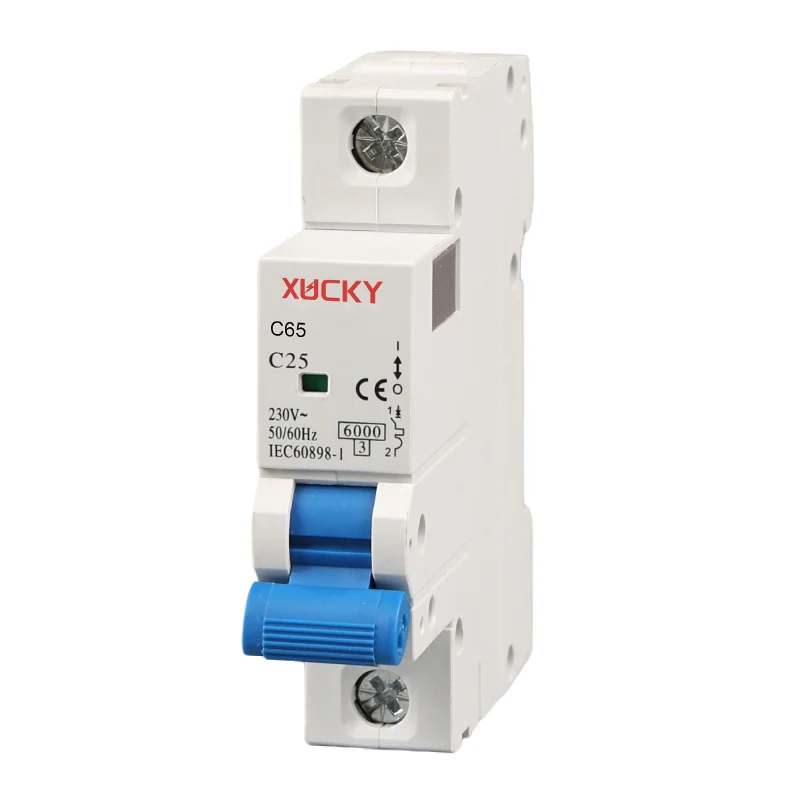

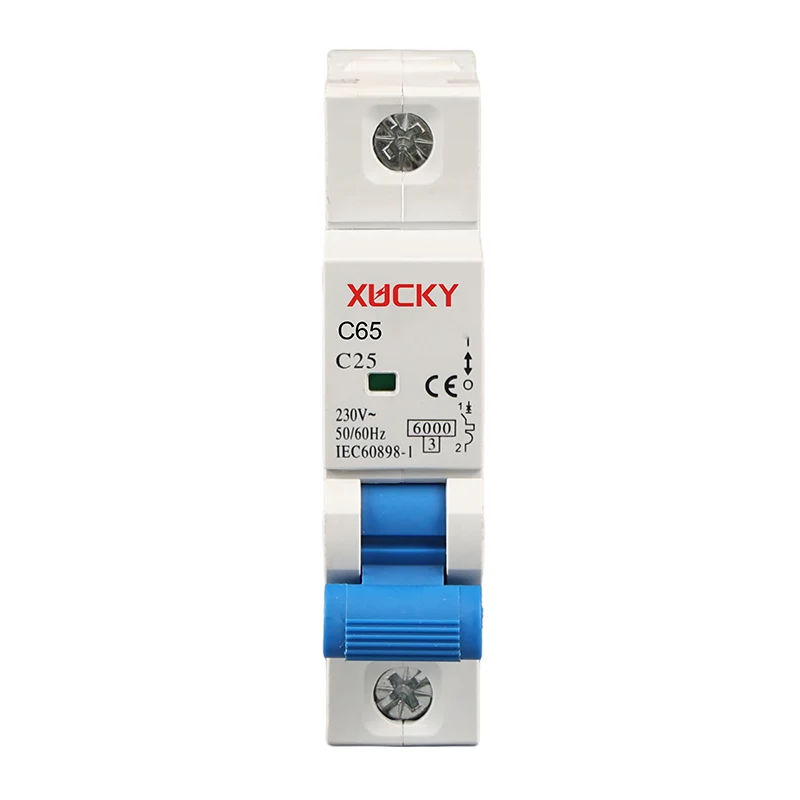

Миниатюрный автоматический выключатель 6 кА

Миниатюрный автоматический выключатель C65 6KA (также называемый бытовым автоматическим выключателем 6KA, аналогичный CHINT NB1-63) используется в цепи переменного тока частотой 50 Гц, номинальным напряжением 110 В/230/400 В, номинальным током 1 А, 2 А, 3 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50A, 60A, 63A для защиты от перегрузки и короткого замыкания, а также для использования в нормальных условиях нечастого преобразования цепи, также может использоваться в качестве изолирующего выключателя для цепи отключения для защиты цепи и оборудования.

Отправить запрос

Описание продукта

6kA Miniature Circuit Breaker

Область применения

Миниатюрный автоматический выключатель 6KA (бытовой автоматический выключатель 6KA) используется в промышленных, коммерческих, высотных, гражданских жилых и других местах.

Соответствует стандартам: GB10963.1, IEC60898-1.

Основные технические параметры

Номинальный ток	0,5А,1А,2А,3А,4А,5А,6А,10А,16А,25А,40А,50А,63А
поляки	1П.2П.3П,4П,1П+Н,3П+Н
Номинальное напряжение Ue	230 В/400 В
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp	6кВ
Испытательное напряжение диэлектрика при и Ind. Частота. На 1 минуту	6кВ
Индикация разрыва	Зеленое окно (отключено), Красное окно (закрыто)
Класс защиты	IP20
Характеристика термомагнитного высвобождения	B-кривая (3–5 дюймов), C-кривая (5–10 дюймов), D-кривая (10–14 дюймов)
Электрическая жизнь	2000
Механическая жизнь	10000
Эталонная температура для настройки термоэлемента	30℃
Температура окружающей среды	-5~+40℃
Тип клеммного соединения	Крестообразные винты
Кабель-адаптер	6-63А 1-25 мм² 16-3AWG \| 80-125А 8-35мм² 16-2AWG
Момент затяжки	3.0 мор.м.
Комбинация с аксессуарами Вспомогательный контакт
Вспомогательный контакт	Да
Контакт сигнализации	Да
Шунтирующий релиз	Да
Расцепление пониженного напряжения	Да

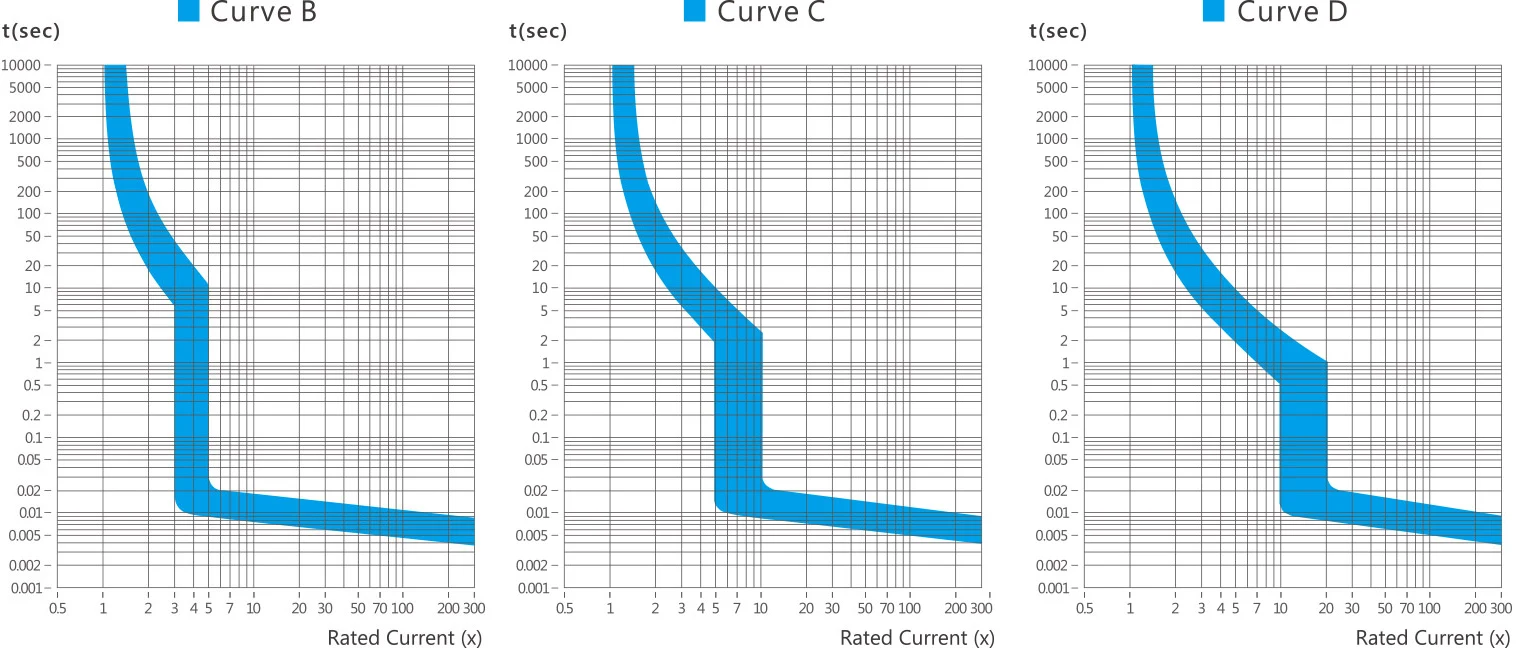

Характеристическая кривая отключения — тип B C D

6kA Miniature Circuit Breaker

Температурная компенсация

Если температура окружающей среды не равна 30 градусам, эталонный поправочный коэффициент выглядит следующим образом.

Температура окружающей среды	-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
Текущий поправочный коэффициент	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Связь

Номинальный ток	Минимальный медный провод адаптера
6А	1 мм² / 17AWG
10А	1,5 мм² / 16AWG
16А	1,5 мм² / 16AWG
25А	2,5 мм² / 13AWG
32А	4 мм² / 11AWG
40А	6 мм² / 10AWG
50А	10 мм² / 7AWG
63А	10 мм² / 7AWG
