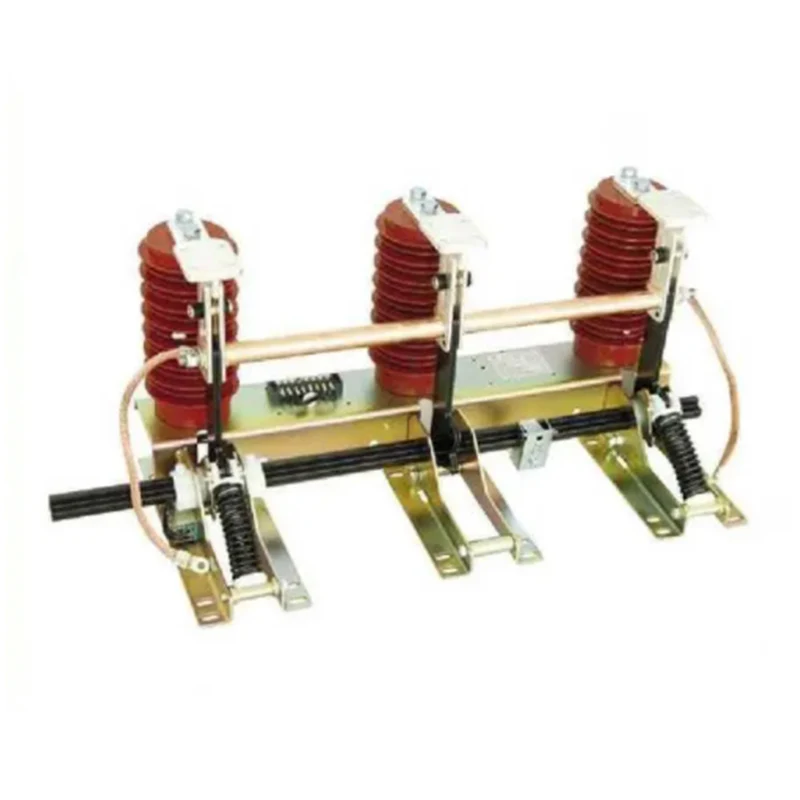

Заземлитель серии JN15-24

XUCKY Electric — крупный производитель и поставщик заземляющих выключателей в Китае. Мы уже много лет специализируемся на модульном электрическом терминальном оборудовании. Заземлитель серии JN15-24 представляет собой новую конструкцию и улучшенную по сравнению с типом JNl5 установочный размер без каких-либо изменений, подходящий для электроэнергетической системы с трехфазным напряжением 20-24 кВ, переменным током 50 (60) Гц, поддержкой различных типов распределительных устройств высокого напряжения и т. д. защита заземления. Он соответствует стандартам GB1985-2004 и IEC129.

Отправить запрос

Описание продукта

Определение продукта заземлителя серии JN15-24

Jn17-12,40 Combined Grounding Switch

Монтажный чертеж и схема расположения отверстий

Jn17-12,40 Combined Grounding Switch

Схема расположения отверстий

Jn17-12,40 Combined Grounding Switch

Модель продукта	E	F	G	H	D	C
ДЖН15-24/31,5-210	210	75	160	655	516
ДЖН15-24/31,5-22О	220	75	160	735	536
ДЖН15-24/31,5-23О	230	75	160	810	556	96
ДЖН15-24/31,5-25О	250	75	160	810	596	96
ДЖН15-24/31,5-275	275	75	185	810	646	96

Представление заземлителя серии JN15-24

Внутренний заземлитель JN15-24 представляет собой новую конструкцию, улучшенную по сравнению с типом Jnl5. Монтажный размер без каких-либо изменений. Подходит для электроэнергетической системы с трехфазным напряжением 20–24 кВ, переменным током 50 (60) Гц, поддерживает различные виды распределительных устройств высокого напряжения и в качестве защиты заземления. . Он соответствует стандартам GB1985-2004 и IEC129.

Рабочее состояние

1. Температура окружающей среды: -10X ~ +40°C;

2. Высота: Вт 1000 м.

3.Относительная влажность: средняя относительная влажность за день составляет 95%;

Средняя относительная влажность за месяц при 90°С.

4. Интенсивность землетрясения: w 8 градусов;

5. Класс загрязнения: II.

В основном технические параметры заземлителя серии JN15-24.

	Элемент	Единица	Данные
	Номинальное напряжение	КВ	24
	Номинальный кратковременно выдерживаемый ток (термическая стабильность)	ТО	31.5
	Номинальное время выдержки при коротком замыкании	S	4
	Номинальный ток включения короткого замыкания	ТО	80
	Номинальный пиковый выдерживаемый ток (динамическая стабильность)	ТО	80
Номинальный уровень изоляции	Номинальное кратковременно выдерживаемое напряжение промышленной частоты	КВ	65
Номинальный уровень изоляции	Номинальное выдерживаемое напряжение грозового импульса	КВ	95
	Механизм жизни	время	2000
