Различия и сценарии применения переключателей утечки типа AC, A, F и B

С популяризацией бытовых приборов и светодиодных ламп с переменной частотой и светодиодных ламп традиционно широко используется тип переменного токаВыключатель остаточного токаНесколько не удалось не отставать от разработки требований к защите. Тогда следует ли заменить существующие установленные автоматические выключатели остаточного тока переменного тока? Как выбрать тип недавно установленных автоматических выключателей остаточного тока?

1. Что такое выключатель схемы остаточного тока (RCCB)?

Он используется для обнаружения разницы в токе между фазовой линией и нейтральной линией (остаточный ток). Когда ток утечки превышает установочный порог, он быстро отрезает источник питания. Личная безопасность: Типичная чувствительность составляет 30 мА, что может переехать, когда человек получает электрический удар. Пожарная защита: чувствительность 100 мА или 300 мА может подавлять пожары, вызванные небольшими утечками тока. Время работы (цитируется из GB/T 16916.1): когда остаточный ток = IΔN, время работы ≤ 300 мс; Когда остаточный ток = 5iΔN, время работы ≤ 40 мс.

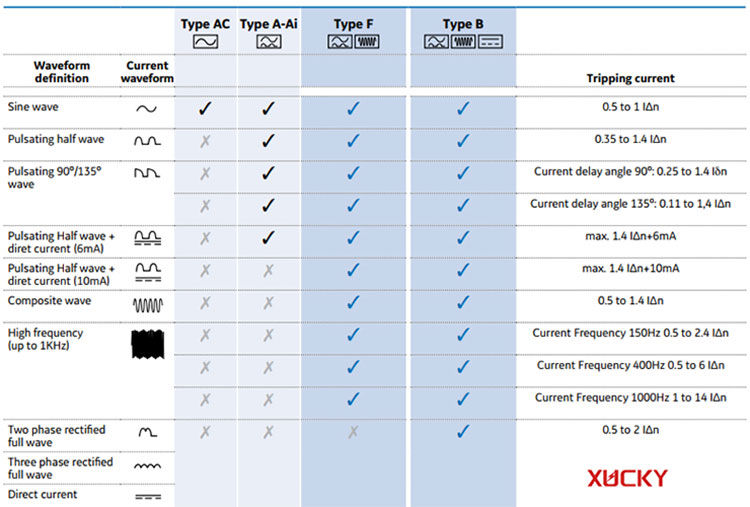

2. Каковы фундаментальные различия между выключателями схем утечки типа AC, A, F и B?

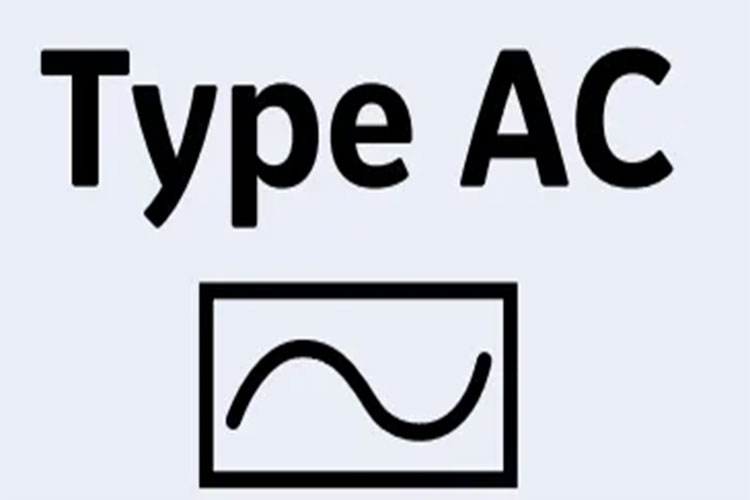

Тип переменного тока: линейная нагрузка, подходящая для чистых резистивных/индуктивных нагрузок (лампы накаливания, электрические водонагреватели и т. Д.), Только триггеры для чистого синусоидального утечки переменного тока при 50/60 Гц. Любые формы волны, содержащие компоненты постоянного тока или высокочастотные компоненты, не будут запускать.

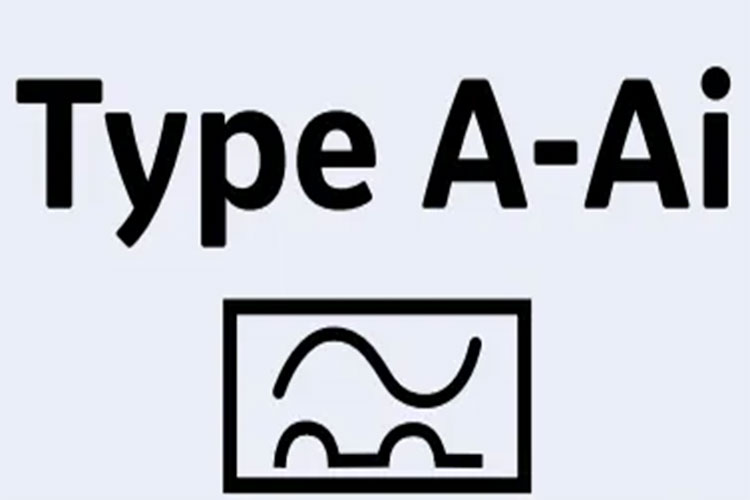

Тип A: нагрузка выпрямителя, основанная на типе переменного тока, также может распознавать «синусоидальные формы пульсирования DC» (ток пилотушки после полуоволного или полного отверждения). Он по-прежнему не может обнаружить гладкий DC или пульсирующий DC на уровне килохерца, обычно встречающийся в бытовых приборах с выпрямительными мостами.

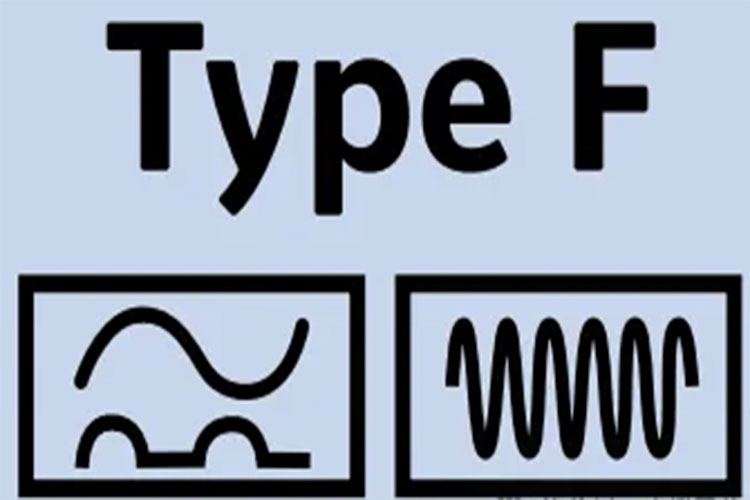

Тип F: однофазная частотная нагрузка, покрывает все возможности типа A и распространяется на среднечастотную частоту пульсирующего DC (спектр сегментов однофазных переменных частотных инверторов и схем PFC) от 10 Гц до 1 кГц. Тем не менее, это не несет ответственности за гладкий DC. Он специально разработан для однофазных переменных частот бытовых приборов.

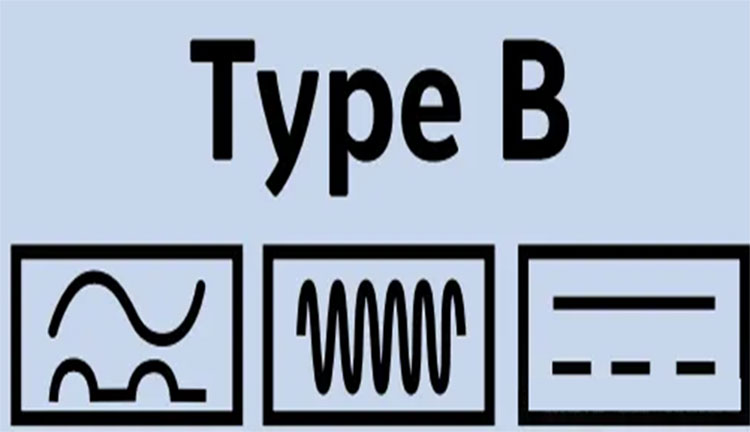

Тип B: Трехфазная частотная нагрузка переменной, выходящая за пределы типа F: с одной стороны, он может запустить до 1 кГц синусоидального или пульсирующего утечки постоянного тока, а с другой стороны, он также может обнаружить 0 Гц гладкого постоянного тока.

3. Для каких сценариев подходит выключатель схемы утечки типа переменного тока?

• Лампы накаливания, галогенные лампы, традиционные энергетические лампы;
• Электрические водонагреватели, печи типа сопротивления, электрические одеяла и другие чисто резистивные нагрузки;
• Односкоростные двигатели или бытовые приборы без электронного контроля скорости.

4. Для каких сценариев подходит переключатель защиты от утечки типа А?

• Электронные стиральные машины с регулирующим скоростью/частоты с переменной частотой, холодильники с переменной частотой;
• Микроволновые печи, электрические рисоварки, компьютерные и телевизионные питания;
• Светодиодные лампы и схемы сокетов с исправлением.

5. Для каких сценариев подходит выключатель F-типа утечки?

Домохозяйство/компактная коммерческая однофазная переменная частота нагрузки

• Отличный кондиционер с переменной частотой, однофазный компрессор теплового насоса
• Стиральная машина с переменной частотой, сушилка, посудомоечная машина
• Однофазный водяной насос с переменной частотой (бассейн, насос нагревания напольного плавания)
• Электронный очиститель для управления скоростью, электроинструменты и другие продукты

с питанием PFC переключателя питания

• Мощное светодиодное вождение, электроэнергия, офисное печатное оборудование
• Небольшие взлеты, энергоснабжение промышленного управления и т. Д.

6. Для каких сценариев подходит выключатель схемы утечки B-типа?

• Расколотые кондиционеры / центральные кондиционеры частотных преобразователей;
• Фотоэлектрические инверторы, инверторы хранения энергии;
• DC и AC Artain Chargers, UPS, машины с ЧПУ.

7. Какие ключевые параметры следует учитывать при выборе?

• Оцененный ток (в): выберите в соответствии с максимальным одновременным током нагрузки, умноженным на край от 1,2 до 1,3 (25 A/40 A/63 A/100 A и т. Д.).
• Рейтинг остаточный эксплуатационный ток (IΔN): Личная защита: 30 мА (10 мА для специальных областей);
• Пожарная защита: 100 мА или 300 мА (для основной общей защиты утечки).
• Номер полюса: отдельная фаза выбирает 1p+n, три фазы выбирает 3p+n или 4p.

8. Как выбрать между 30 мА, 100 мА и 500 мА?

• Терминальные схемы (спальня, гостиная, детская комната): 30 млн лет, для личной защиты от электрического шока.
• Терминалы влажной зоны (кухня, ванная комната): 30 мА, в среде высокой влажности более необходима личная защита, и она не должна быть расслаблена до более высокого тока.
• Основная распределительная коробка Общая защита утечки: 100 мА - 300 мА, пожарная защита + селективная координация с более низким уровнем. Рекомендуется выбрать задержку типа (тип s)
• Мощные/промышленные цепи: приоритет 300 млн. Лету. После расчета или измерения, если ток утечки является относительно большим, можно выбрать 500 мА или выше, чтобы уменьшить ложные отключения, вызванные утечкой в ​​длинных линиях.

9. Каковы меры предосторожности для установки и технического обслуживания?

• Установка:

Установите переключатель защиты от утечки на основной входящей стороне распределительного ящика, как можно ближе к счетчику электроэнергии.

Фазовый провод и нейтральный провод должны быть направлены через трансформатор нулевой последовательности вместе. Нейтральный провод не должен быть смешан с другими цепями или PE.

• Среда:

Держите подальше от высоких температур, высокой влажности и коррозионных газов. Регулярно проверяйте на чистоту. Специально для распределительного ящика на кухне должна быть выбрана запечатанная ящик для типа двери.

• Самоуверение:

Нажмите клавишу «T» раз в месяц;

Частота может быть увеличена в дождливые и влажные сезоны.

10. Каковы различия между RCCB и RCBO?

• RCCB: Только обеспечивает защиту от утечки, в то время как MCB требуется для перегрузки/верховой защиты.
• Rcbo: Сочетает защиту от утечки, защиту от перегрузки и защиту короткого замыкания в одном блоке, экономя пространство, но с немного более высокой ценой.

11. Нужно ли заменить домашний выключатель утечки утечки AC-типа?

• Обновление должно основываться на фактической нагрузке: Опасность безопасности: тип переменного тока не будет запускать для пульсирующей/более плавной утечки постоянного тока;
• Риск ложной поездки: смещение постоянного тока может предотвратить сброс типа переменного тока или вызвать ложную поездку;
• План обновления: обычное исправление, электронные приборы → заменить типом; Те, которые содержат сглаженные DC или высокочастотные устройства → используют непосредственно с B-типом; Защита от утечки верхнего уровня может сохранить тип переменного тока (или тип), чтобы обеспечить «селективную классификацию».
• Новые национальные стандартные зарядные свай были оснащены мониторингом 6MA DC с 2025 года, и никакой дополнительной установки не требуется.
