JN17-12 Комбинированный заземлитель

Комбинированный заземлитель Jn17-12 бренда XUCKY Electric — это новые автоматические выключатели, которые были спроектированы и разработаны компанией с использованием передовых международных технологий. Внутренний заземлитель высокого напряжения серии JN17-12/40 (старый тип JN15-12/40) представляет собой новый дизайн и улучшенный продукт нашей компании в соответствии с типом ESI, конструкция собрана, подходит для электроэнергетической системы с напряжением 3-10 кВ. , Трехфазный, переменный ток 50–1601 Гц, поддержка различных видов распределительных устройств высокого напряжения и защиты заземления. Он соответствует стандартам GB1985-2004 и IEC129.

Отправить запрос

Описание продукта

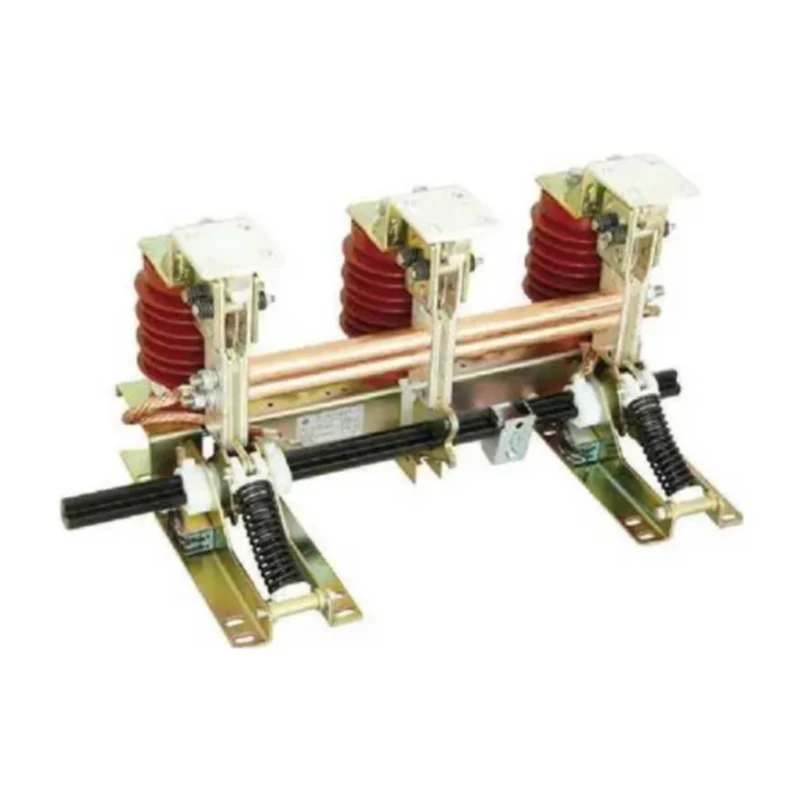

Определение продукта JN17-12 Комбинированный заземлитель

Jn17-12,40 Combined Grounding Switch

Введение

Внутренний заземлитель высокого напряжения серии JN17-12 - это новый дизайн и улучшенный продукт нашей компании в соответствии с типом ESI, конструкция собрана, подходит для электроэнергетической системы с напряжением 3-10 кВ, трехфазным переменным током 501601 Гц, поддержкой различных видов. высоковольтных распределительных устройств и защиты заземления. Он соответствует стандартам GB1985-2004 и IEC129.

Рабочее состояние комбинированного заземлителя JN17-12

1. Температура окружающей среды: от -10°C до +40°C.

2. Высота над уровнем моря: 1000 м, высота датчика: 140 мм)

3. Относительная влажность: Средняя относительная влажность за день w 95 % Средняя относительная влажность за месяц < 90 %

4. Интенсивность землетрясения: w 8 градусов.

5. Степень загрязнения: II.

Основные технические параметры комбинированного заземлителя JN17-12.

	Элемент	Единица	Данные
	Номинальное напряжение	КВ	12
	Номинальный кратковременно выдерживаемый ток (термическая стабильность)	ТО	40
	Номинальное время выдержки короткого замыкания	S	4
	Номинальный ток включения короткого замыкания	ТО	100
	Номинальный пиковый выдерживаемый ток (динамическая стабильность)	ТО	100
Номинальный уровень изоляции	Номинальное кратковременно выдерживаемое напряжение промышленной частоты	КВ	42
Номинальный уровень изоляции	Номинальное выдерживаемое напряжение грозового импульса	КВ	75
	Жизнь машины	время	2000

Заземлитель JN17-12/40(ES-10/31,5) Габаритные и установочные размеры

Jn17-12,40 Combined Grounding Switch

Медный клеммный блок

Jn17-12,40 Combined Grounding Switch

Схема расположения отверстий

Jn17-12,40 Combined Grounding Switch

Спецификация	E	F	G	H	D
ДЖН17-12/40-210	210	50	185	655	516
ДЖН17-12/40-220	220	50	185	675	536
ДЖН17-12/40-230	230	50	85	695	556
ДЖН17-12/40-250	250	50	185	735	596
ДЖН17-12/40-275	275	50	210	810	646

В примечаниях к заказу укажите спецификацию продукта, центральное расстояние между полюсами, требуется или нет электрический дисплей типа моего дисплея. При заказе обратите внимание на длину гибкого звена (обычная длина = 250 мм).
