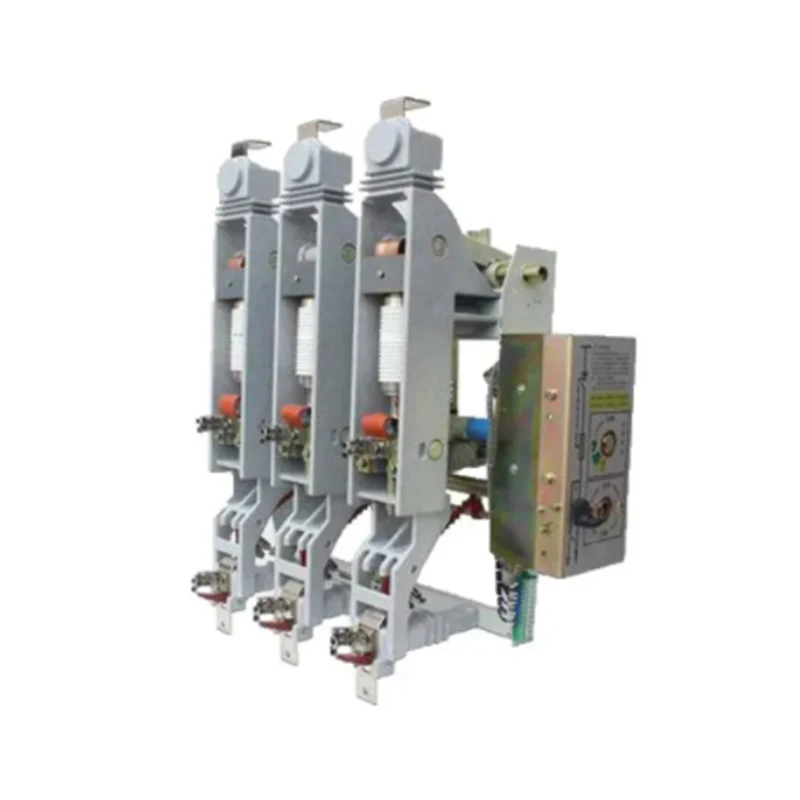

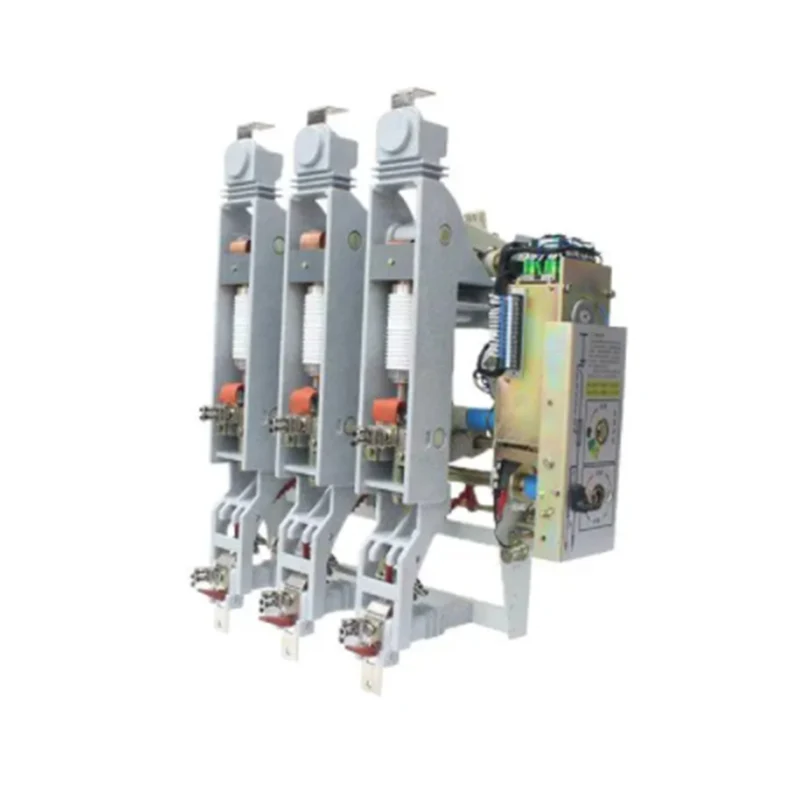

Выключатель нагрузки FZRN61 с разъединителем и заземлителем

Миниатюрный вакуумный выключатель нагрузки высокого напряжения переменного тока для внутреннего использования

• 3 фазы

• 3 рабочих положения

• интегрированный

• с разъединителем и заземлителем

• правое/левое управление, возможна перевернутая установка

Обзор выключателя нагрузки FZRN61 с разъединителем и заземлителем

• Миниатюрные вакуумные выключатели нагрузки переменного тока высокого напряжения для помещений FZN61-12DG/630-20 и FZN61-12DG/1250-25 представляют собой трехфазное высоковольтное коммутационное оборудование с номинальным напряжением 12 кВ и номинальной частотой 50 Гц, которое используется для переключения токов нагрузки. , ток замкнутого контура, трансформатор холостого хода и ток зарядки кабеля, а также ток короткого замыкания. Трехпозиционный миниатюрный вакуумный выключатель нагрузки, оснащенный разъединителем вверху и заземлителем внизу, выдерживает ток короткого замыкания.

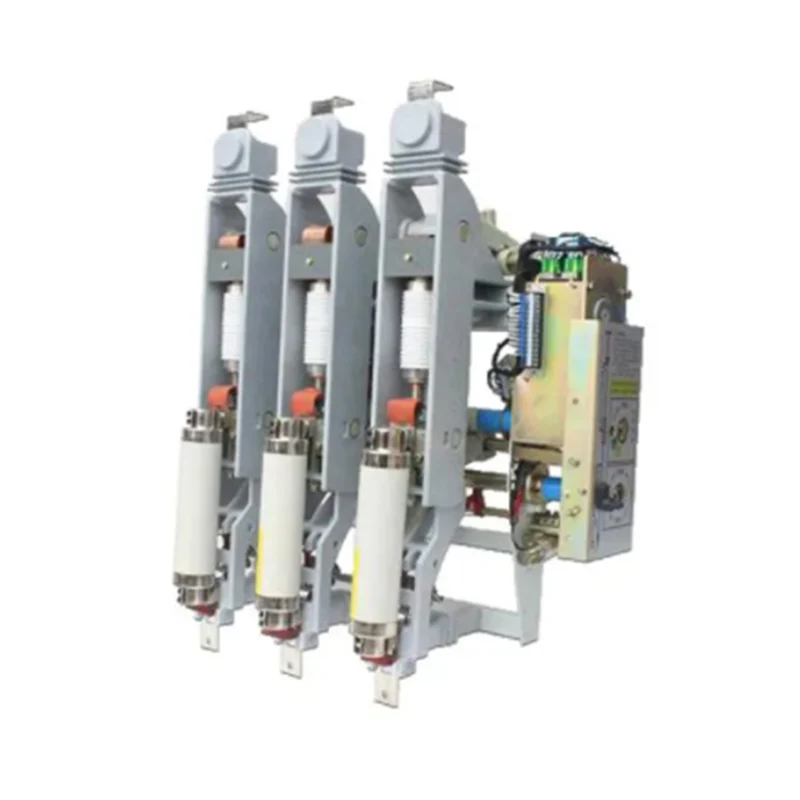

• Комбинированный блок высоковольтного вакуумного выключателя нагрузки и предохранителя FZRN61-12DG/200-31,5 переменного тока представляет собой высоковольтное коммутационное оборудование внутреннего назначения, сочетающее в себе миниатюрный выключатель нагрузки FZRN61-12DG и высоковольтный токоограничитель SLAJ-12 (XRNT-10). предохранитель. Он может разорвать любой ток вплоть до тока короткого замыкания; Выключатель нагрузки прерывает рабочий ток, предохранитель прерывает ток, а соединение прерывает любой ток между рабочим током и полным током короткого замыкания. В то же время предохранитель своим ударом размыкает выключатель нагрузки.

Тип Описание выключателя нагрузки FZRN61 с разъединителем и заземлителем

Условия использования

• Температура окружающего воздуха: -30℃~+40℃;

• Высота над уровнем моря: ≤1000 м; высота выше 3000 м может быть настроена;

• Относительная влажность: среднесуточная ≤95%, среднемесячная ≤90%;

• Интенсивность землетрясения: ≤8 градусов;

• Места без опасности пожара и взрыва, химической коррозии и сильной вибрации;

• Степень загрязнения: II.

Технические параметры и производительность

Анализ сборки продукта. Чертеж

1. верхняя розетка 2. разъединитель 3. изолирующее основание 4. гибкое соединение 5. верхний держатель предохранителя 6. предохранитель 7. нижний держатель предохранителя 8. отключающая пластина 9. нижняя розетка 10. металлическая рама 11. вакуумный выключатель 12. пружинный механизм 13 . панель управления 14. выключатель заземления.

Структура продукта Введение

• Вакуумный выключатель нагрузки представляет собой модульное изделие; Конструкция рамы: компактная конструкция, встроенный разъединитель, вакуумный выключатель нагрузки, предохранитель, заземляющий выключатель в целом высокопроизводительные электротехнические изделия высокого напряжения.

• Малый размер: ширина в открытом и закрытом состоянии: ширина вакуумного выключателя нагрузки ≤299 мм.

• Высокие параметры: номинальный ток вакуумного выключателя нагрузки до 1250А; номинальный ток комбинированного блока выключателя и предохранителя составляет до 200 А, что позволяет защитить трансформатор мощностью 2000 кВА.

• Выключатель входящей линии соединен с заземляющим выключателем. После размыкания заземляющего выключателя разъединитель входящей линии будет замкнут таким же действием.

• Поворотный выключатель с видимой трещиной после открытия.

• Между вакуумным разъединителем нагрузки и разъединителем (заземлителем) имеется механическая блокировка для предотвращения неправильной работы. Убедитесь, что вакуумный выключатель нагрузки может быть замкнут после замыкания разъединителя; Разъединитель можно разомкнуть только после размыкания вакуумного выключателя нагрузки.

• Выключатель нагрузки может быть оснащен электрическим приводом, который может быть электрическим и ручным, с возможностью дистанционного управления.

• Дополнительный вспомогательный переключатель, шунтирующий расцепитель и расцепитель максимального тока.

• Ручное управление не влияет на скорость открытия и закрытия вакуумного выключателя нагрузки.

• Механизм защиты от неправильной работы соответствует требованиям «пяти мер профилактики» комплектации высоковольтного оборудования.
