JN15-12 Внутренний заземлитель

XUCKY Electric — крупный производитель и поставщик заземлителей в Китае. Мы уже много лет специализируемся на модульном электрическом терминальном оборудовании. Наша продукция имеет хорошее ценовое преимущество и охватывает большую часть рынков Южной Америки, Ближнего Востока, Африки и Юго-Восточной Азии. Мы с нетерпением ждем возможности стать вашим долгосрочным партнером в Китае. Внутренний заземлитель JN15-12 представляет собой новую конструкцию, улучшенную по сравнению с типом ESI, подходящую для электроэнергетической системы с напряжением 3-12 кВ, трехфазного переменного тока частотой 50–60 Гц, с различными типами распределительных устройств высокого напряжения и в качестве защиты заземления. Он соответствует стандартам GB1985-2004 и IEC129.

Отправить запрос

Описание продукта

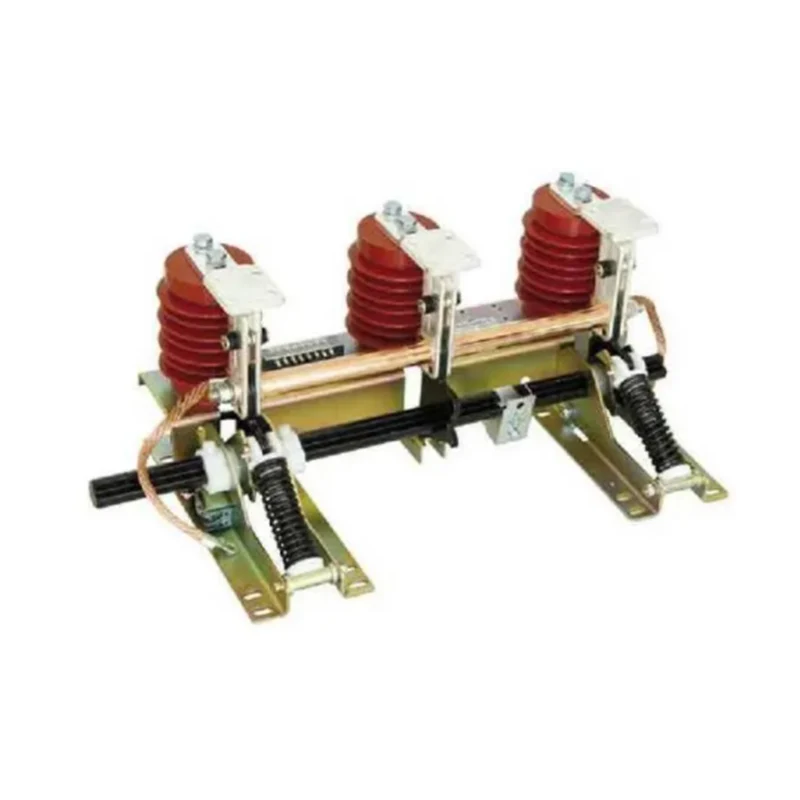

Определение продукта JN15-12 Внутренний заземлитель

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Введение

Внутренний заземлитель JN15-12 представляет собой новую конструкцию, улучшенную по сравнению с типом ESI, подходящую для электроэнергетической системы с напряжением 3-12 кВ, трехфазного тока, частотой 50–60 Гц переменного тока, с различными типами распределительных устройств высокого напряжения и в качестве защиты заземления. Он соответствует стандартам GB1985-2004 и IEC129.

Рабочее состояние

1. Температура окружающей среды: -10°C -+40°C.

2. Высота: 1000 м (высота датчика: 140 мм)

3. Относительная влажность: Средняя относительная влажность за день w 95 % Средняя относительная влажность за месяц < 90 %

4. Интенсивность землетрясения: w 8 градусов.

5. Степень загрязнения: II.

В основном технические параметры внутреннего заземлителя JN15-12.

	Элемент	Единица	Данные
	Номинальное напряжение	КВ	12
	Номинальный кратковременно выдерживаемый ток (термическая стабильность)	ТО	31.5
	Номинальное время выдержки короткого замыкания	S	4
	Номинальный ток включения короткого замыкания	ТО	80
	Номинальный пиковый выдерживаемый ток (динамическая стабильность)	ТО	80
Номинальный уровень изоляции	Номинальное кратковременно выдерживаемое напряжение промышленной частоты	КВ	42
Номинальный уровень изоляции	Номинальное выдерживаемое напряжение грозового импульса	КВ	75
	Жизнь машины	время	2000

◎ Заземлитель JN15-12/31,5 (ES-10/31,5) Габаритные и установочные размеры

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Медный клеммный блок

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Схема расположения отверстий

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Спецификация	E	F	G	H	D	C
ДЖН15-12/31,5-165	165	75	160	565	426
ДЖН15-12/31,5-18О	180	75	160	595	456
ЙН15-12/31,5 – 200	200	75	160	635	496
ИН15-12/31,5—21О	210	75	160	655	516
ДЖН15-12/31,5-220	220	75	160	675	536
JN15 12/31,5 230	230	75	160	695	556	96
ДЖН15-12/31,5-250	250	75	160	735	596	96
ДЖН15-12/31,5-275	275	75	185	810	646	96

В примечаниях к заказу указаны характеристики изделия, центральное расстояние между полюсами, наличие электрического устройства отображения (нужен ли мне тип дисплея или нет). При заказе обратите внимание на длину мягкой ссылки (обычная длина = 250 мм).

Пожалуйста, проконсультируйтесь с нами, если у вас есть какие-либо особые запросы.
