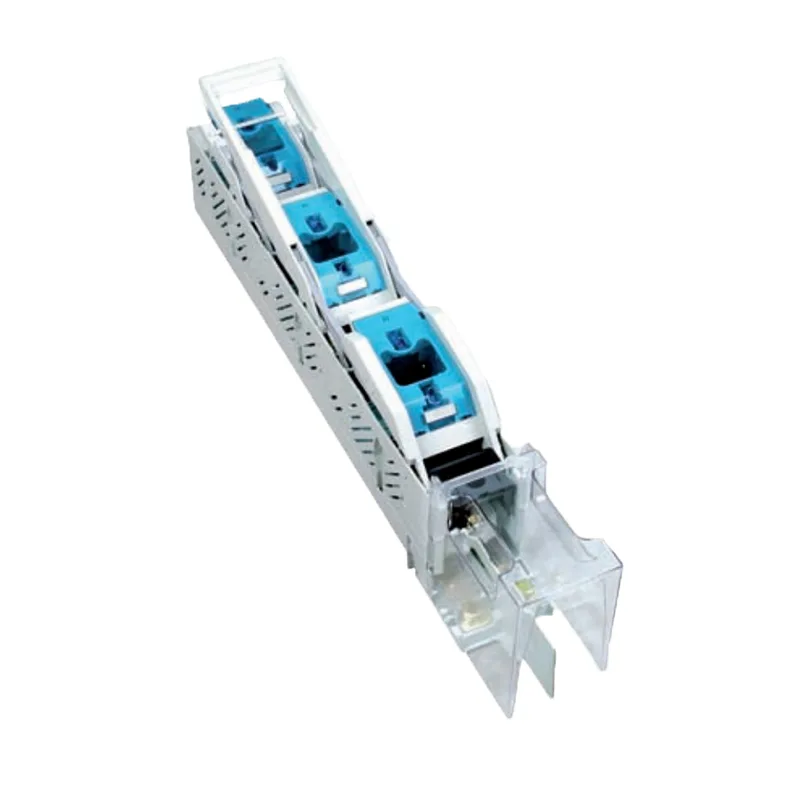

Выключатель-разъединитель с предохранителем HG2B

Область применения

Встроенный выключатель-разъединитель с предохранителем HG2B подходит для номинального напряжения переменного тока 660 В и ниже, 160–630 А переменного тока, номинальной частоты переменного тока 50 Гц. При работе под нагрузкой первый трансформатор тока и интеграция стержневого переключателя с преимуществами удобной регулировки верхнего-нижнего входа-выхода, трехфазного раздельного отключения, трехфазного одновременного отключения и других, широко используются в комплектациях продуктов и импортных коробчатых подстанциях.

В распределительной системе промышленных предприятий он в основном используется в распределительных цепях и цепях двигателей с высокими токами короткого замыкания, которые можно использовать для нечастого ручного включения и выключения цепи и изоляции источника питания, а также для защиты цепи переменного тока от короткого замыкания. Встроенный выключатель-разъединитель с предохранителем не подходит для запуска и отключения одного выключателя двигателя. Соответствует стандартам: GB14048.3, IEC60947-3.

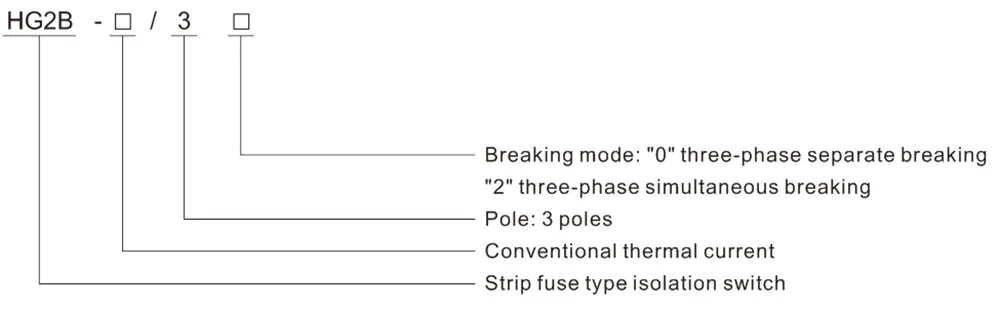

Модель и значение

Нормальные условия работы и условия установки

1. Температура окружающего воздуха не выше +40°С и не ниже -5°С.

2. Высота места установки не превышает 2000м.

3. Влажность: При максимальной температуре +40°С относительная влажность воздуха не превышает 50%, а при более низких температурах допускается более высокая относительная влажность, например 90% при 20°С. Необходимо принять специальные меры в случае случайной конденсации, вызванной изменениями температуры.

4. Уровень загрязнения окружающей среды – 3.

5. Встроенный выключатель-разъединитель с предохранителем должен быть установлен в месте, где нет значительной тряски, ударов и вибрации, а также нет дождя и снега. При этом в месте установки не должно быть взрывоопасной среды, а также в среде не должно быть газа и пыли, способных разъедать металл и разрушать изоляцию.

Особенности продукта

■ Первая интеграция трансформатора тока и выключателя с предохранителем

■ Благодаря ножевой кромке и устройству гашения дуги эксплуатация безопасна.

■ Можно добавить изолированное лезвие, серию NT/NH и обычный полупроводниковый расплавленный сердечник (быстроплавкий).

■ Можно добавить монитор предохранителя и сигнальный переключатель.

■ Используется в качестве главного выключателя, мгновенная отключающая способность до 50–100 кА.

■ Разъединитель с ленточным предохранителем DNH5 и уникальной технологией процесса.

■ Встроенный выключатель-разъединитель с предохранителем имеет красивый внешний вид, является новым и лаконичным и соответствует стандарту IEC60947-3.GB14048.3.

Структура и характеристики

Выключатель-разъединитель с предохранителем состоит из основания, подставки, крышки, ручки, защитного кожуха и других элементов. Плавкая вставка серии NT установлена ​​на крышке и используется в качестве подвижного контактного ножа; Рукоятка вращается по оси основания веерообразно, а крышка ломается и закрывается вместе с предохранителем. Большое пространство и четкая точка разрыва соответствуют требованиям изолирующего выключателя. Пьедестал и основание легко разбираются, что позволяет безопасно и надежно установить постамент на шину. Основание оснащено дугогасительной решеткой для обеспечения отключающей способности выключателя.

Основные технические параметры

Связь между выключателем и плавкой вставкой

Примечание. Предохранитель NT3-200, 250 А не является стандартным. Для заказа или настройки свяжитесь с нашей компанией.

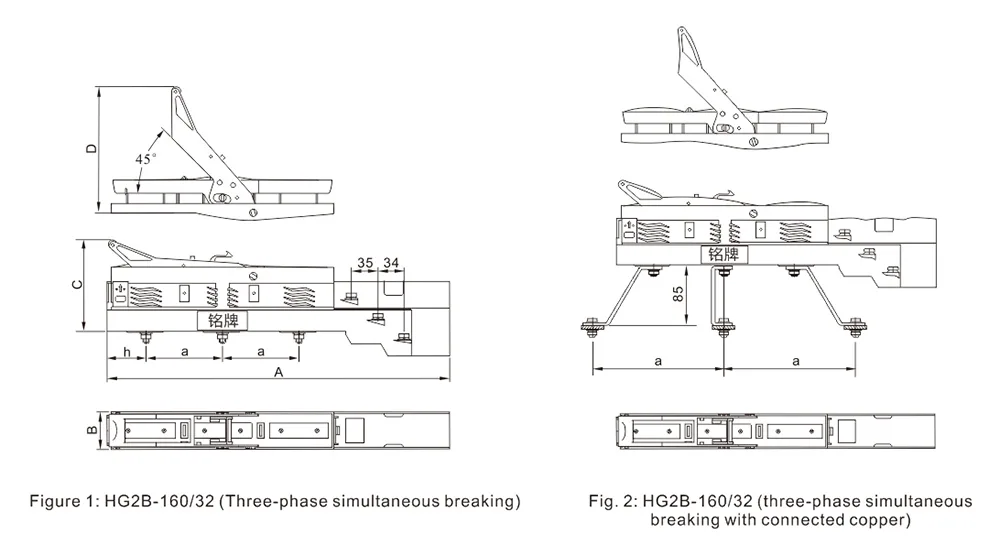

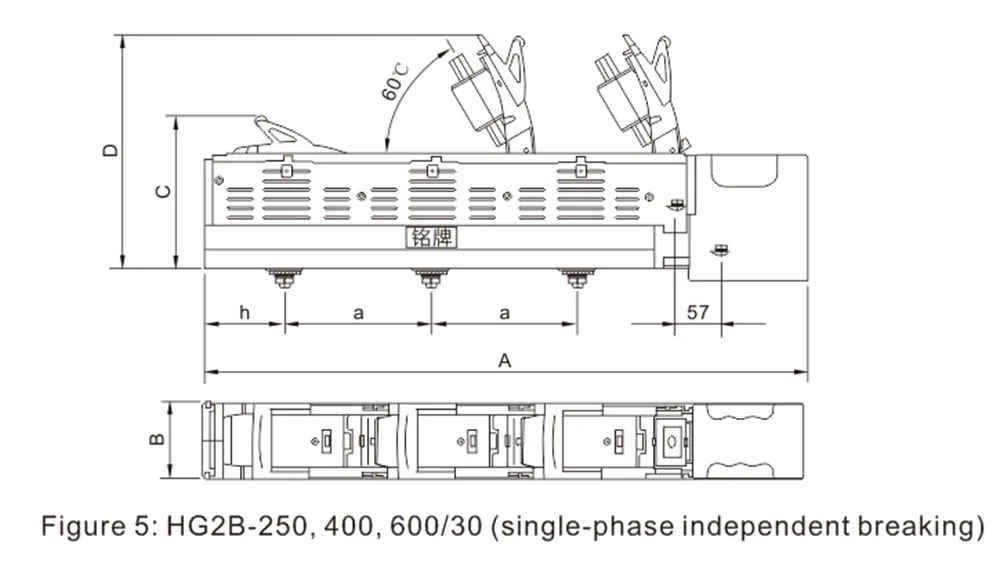

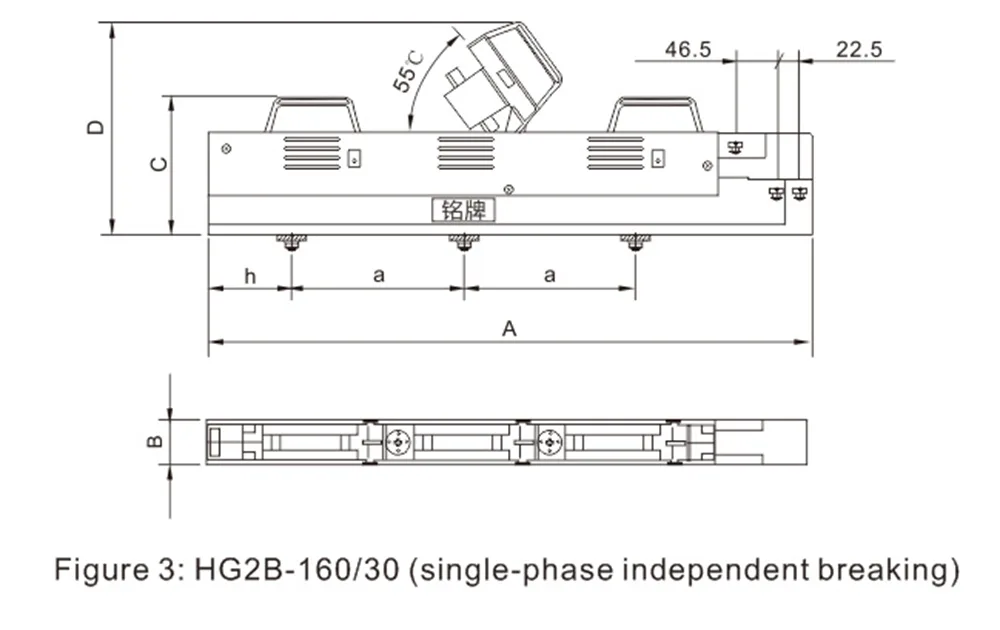

Габаритные и установочные размеры

Габаритные и установочные размеры встроенного выключателя-разъединителя с предохранителем HG2B-160~630A.
