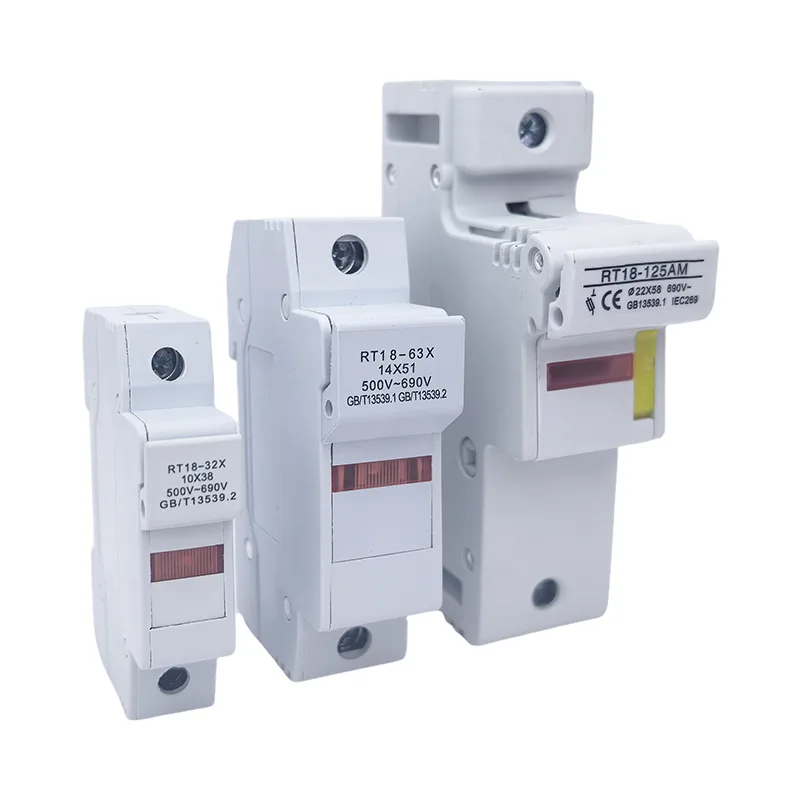

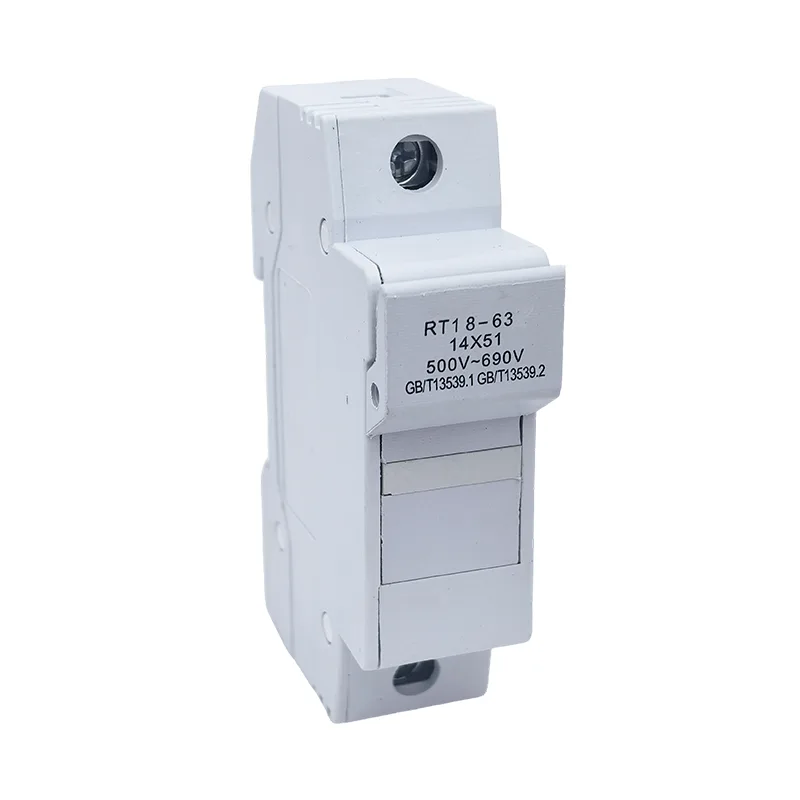

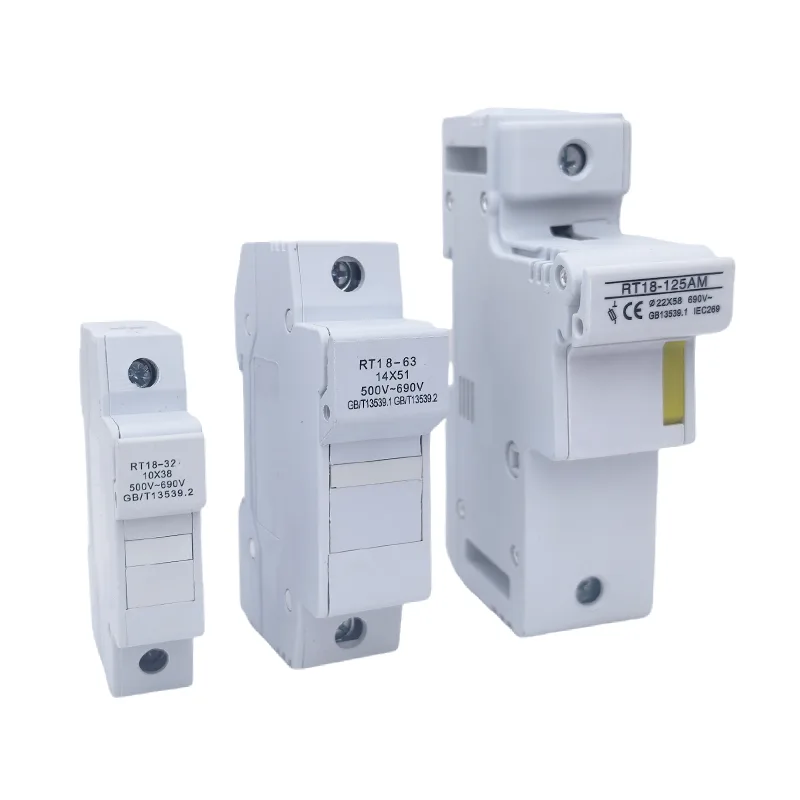

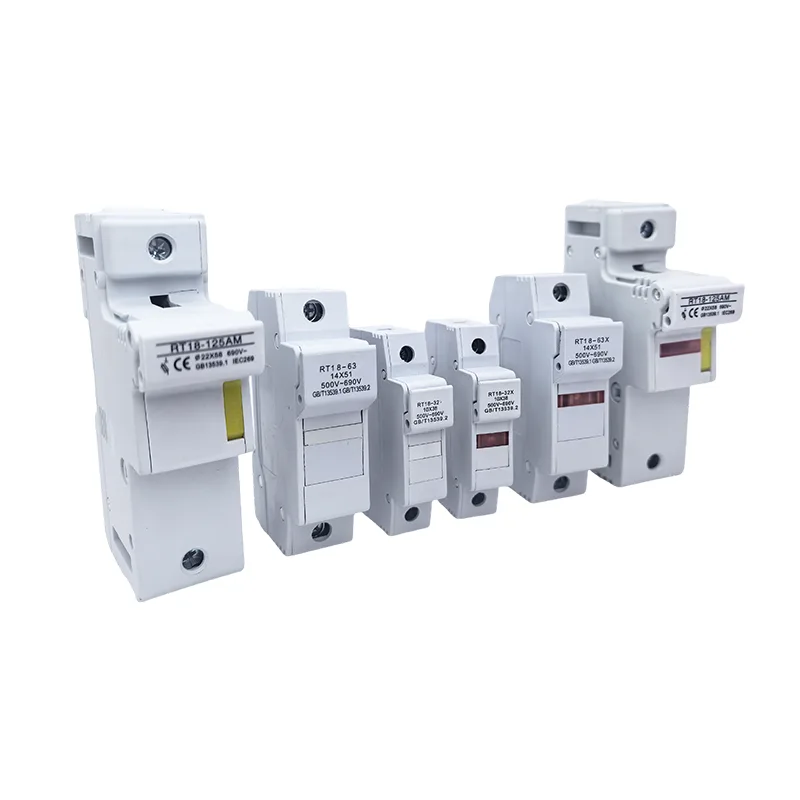

Цилиндрическая плавкая вставка и держатель предохранителя

XUCKY (Wenzhou XUCKY Electric) предлагает высококачественные плавкие вставки и держатели предохранителей, соответствующие сертификатам IEC 60269, CE, RoHS. Керамический корпус, надежная работа, конкурентоспособная цена. Идеально подходит для промышленного распределения, панелей управления, солнечных фотоэлектрических систем. Экспорт в Саудовскую Аравию, ОАЭ, Египет, Ближний Восток.

Отправить запрос

Описание продукта

XUCKY Предохранительная вставка и держатель предохранителя | Поставщик промышленных электрических предохранителей из Китая

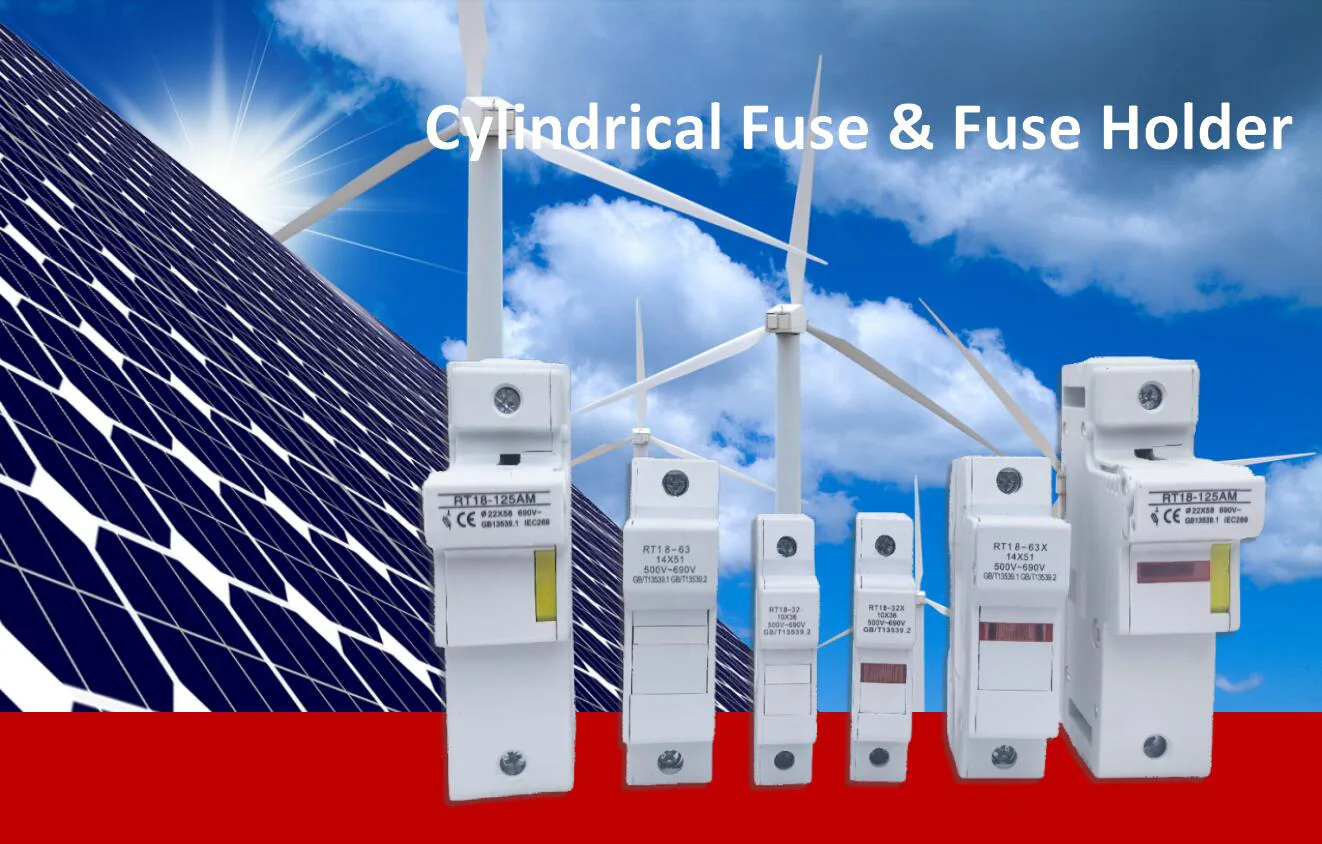

Cylindrical Fuse link & Fuse Holder

Цилиндрические плавкие вставки и держатель предохранителя

Предохранительная вставка и держатель предохранителя XUCKY — это важные компоненты защиты от низкого напряжения, предназначенные для промышленных, коммерческих и жилых электрических систем. Наши предохранители, производимые компанией Wenzhou XUCKY Electric Co., Ltd., соответствуют международным стандартам IEC 60269 и отличаются высокой отключающей способностью, стабильной работой и длительным сроком службы. Как профессиональный поставщик предохранителей из Китая, XUCKY предлагает надежные решения по предохранителям для клиентов по всему миру, особенно для рынка Ближнего Востока, включая Саудовскую Аравию, ОАЭ и Египет.

Держатель предохранителя предназначен для установки плавкой вставки и защиты цепи от короткого замыкания и перегрузки. Плавкая вставка является частью держателя предохранителя с предохранителем и заменяется после срабатывания. Если токи перегрузки или короткого замыкания превышают пороговые значения, плавкая вставка перегорает и на держателе предохранителя загорается светодиод.

Плавкие вставки используются для защиты кабельных линий, бытовой техники и промышленного оборудования. Поддерживаются соединения медных и алюминиевых проводов.

Стандарт: ИЭК60269-2, ИЭК 60947-3

Плавкие вставки и держатель предохранителя предназначены для защиты кабельных линий от перегрузки и короткого замыкания.

текущий:

бытовая техника;

Промышленное оборудование.

Приложение

• Промышленные панели управления и распределительные щиты

• Системы распределения электроэнергии на заводах и в зданиях.

• Солнечные фотоэлектрические системы (защита от постоянного и переменного тока)

• Центры управления двигателями (ЦУД)

• Системы отопления, вентиляции и кондиционирования воздуха и электрооборудование

• Проекты возобновляемой энергетики на Ближнем Востоке

• Коммерческие и бытовые электроустановки

Cylindrical Fuse link & Fuse Holder

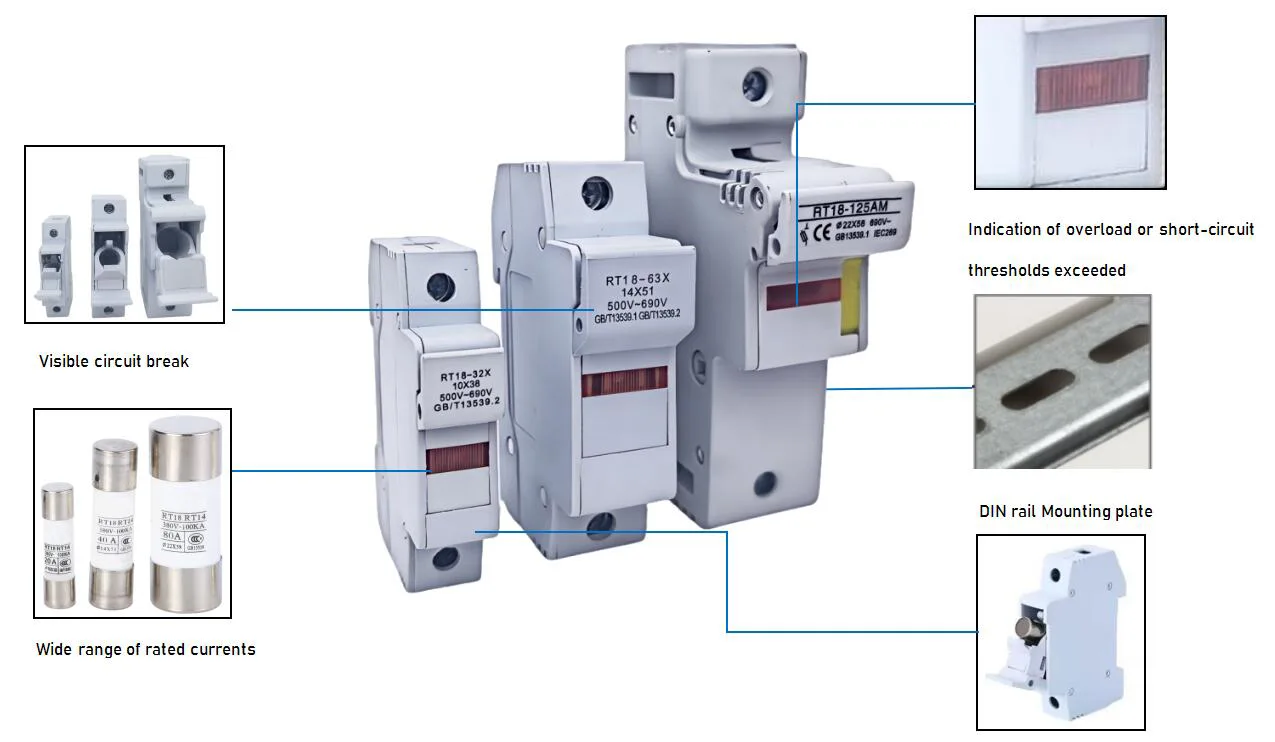

Особенности и преимущества

Полный спектр защиты

Соответствует стандартам IEC для глобального признания

Стандартизированная цилиндрическая конструкция

Низкая рассеиваемая мощность для более низкого повышения температуры

Простая установка

Сертифицирован по стандарту IEC 60269-1/-2, соответствует требованиям CE и RoHS.

Высококачественный керамический корпус с отличной изоляцией и термостойкостью.

Никелированные латунные торцевые крышки для низкого контактного сопротивления.

Высокая отключающая способность до 120 кА (тип HRC)

Доступны характеристики gG (общего назначения) и AM (защита двигателя).

Держатель предохранителей, монтируемый на DIN-рейку, с защитой от прикосновения

Дополнительный индикатор перегоревшего предохранителя для упрощения обслуживания.

Широкий диапазон номиналов: 0,5–630 А, 500 В/690 В переменного тока.

Экономичная цена, напрямую с завода XUCKY в Вэньчжоу, Китай.

Технические данные

Параметры	Размер
Держатель предохранителя	10×38	14×51	22х58
Номинальный ток при 690 В переменного тока In, А	0,5; 1; 2; 4; 6; 8; 10	2; 4; 6; 8; 10; 16; 20; 25	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50
Вес, г	50	83	170
Механическая выносливость, циклы OC	2000	2000	1600
Степень защиты: IEC 60529.	IP20	IP20	IP20
Рабочая температура, °С	от -10 до +55	от -10 до +55	от -10 до +55
Сечение подключаемых проводов, мм²	От 1 до 25	От 1 до 25	макс. 50
Момент затяжки, Н·м	2,5	2,5	2,5
Цилиндрические плавкие вставки
Номинальный ток In, А	0,5; 1; 2; 4; 6; 8; 10; 16; 20; 25; 32	2; 4; 6; 10; 16; 20; 25; 32; 40; 50; 63	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125
Тип КЛЛ	гарантированная победа	гарантированная победа	гарантированная победа
Вес, г	7,7	20,5	58
Номинальная отключающая способность Ics, кА	50	50	50
Степень защиты: IEC 60529.	IP20	IP20	IP20
Рабочая температура, °С	от -10 до +55	от -10 до +55	от -10 до +55

Схема подключения

Cylindrical Fuse link & Fuse Holder

Операция

Светодиод загорается при срабатывании разъединителя.

Габаритные и установочные размеры (мм)

Цилиндрические плавкие вставки

Cylindrical Fuse link & Fuse Holder

Размер	a	b	c
10x38	38	10	10,3
14х51	51	12	14
22х58	58	16	22

Имя	Номинальное напряжение, В	Номинальная частота, Гц	Максимальный ток, А	Макс. рассеиваемая мощность, Вт
Держатель предохранителя 10×38	500	50/60	8	3
Держатель предохранителя 14×51	500	50/60	20	5
Держатель предохранителя 22×58	500	50/60	40	9.5

Имя	Номинальный рабочий ток In, А	Номинальное напряжение, В	Номинальная частота, Гц	10×38	14×51	22х58
Цилиндрическая плавкая вставка 0,5А	0.5	500	50/60	10×38-0,5	-	-
Цилиндрическая плавкая вставка 1А	1	500	50/60	10×38-1	-	-
Цилиндрическая плавкая вставка 2А	2	500	50/60	10×38-2	14×51-2	22х58-2
Цилиндрическая плавкая вставка 4А	4	500	50/60	10×38-4	14×51-4	22х58-4
Цилиндрическая плавкая вставка 6А	6	500	50/60	10×38-6	14×51-6	22×58-6
Цилиндрическая плавкая вставка 8А	8	500	50/60	10×38-8	-	22×58-8
Цилиндрическая плавкая вставка 10А	10	500	50/60	10×38-10	14×51-10	22×58-10
Цилиндрическая плавкая вставка 16А	16	500	50/60	10×38-16	14×51-16	22×58-16
Цилиндрическая плавкая вставка 20А	20	500	50/60	10×38-20	14×51-20	22×58-20
Цилиндрическая плавкая вставка 25А	25	500	50/60	10×38-25	14×51-25	22×58-25
Цилиндрическая плавкая вставка 32А	32	500	50/60	10×38-32	14×51-32	22×58-32
Цилиндрическая плавкая вставка 40А	40	500	50/60	-	14×51-40	22×58-40
Цилиндрическая плавкая вставка 50А	50	500	50/60	-	14х51-50	22х58-50
Цилиндрическая плавкая вставка 63А	63	500	50/60	-	14×51-63	22×58-63
Цилиндрическая плавкая вставка 80А	80	500	50/60	-	-	22х58-80
Цилиндрическая плавкая вставка 100А	100	500	50/60	-	-	22х58-100
Цилиндрическая плавкая вставка 125А	125	500	50/60	-	-	22х58-125

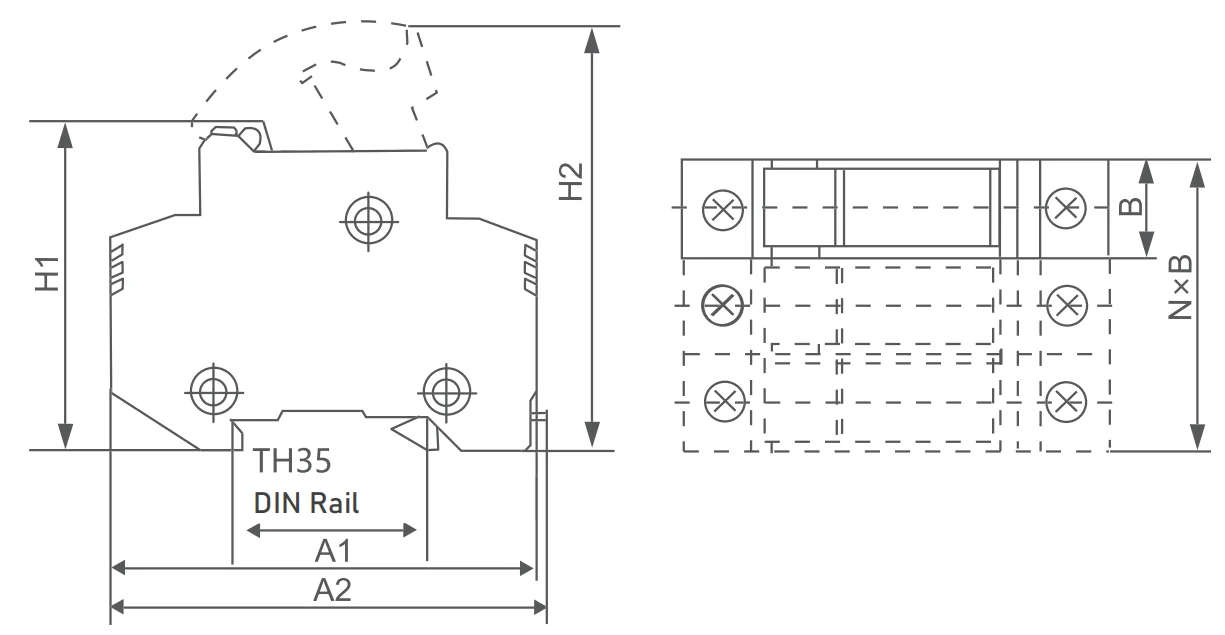

Держатель предохранителя

Cylindrical Fuse link & Fuse Holder

Модель	Габаритные размеры (мм)
	А1	А2	B	H1	Н2
РТ18-32	77	78	17	61	80
РТ18-63	96	97	26	67	94
РТ18-125	127	129	35	76	104

Характеристическая кривая время-ток

Cylindrical Fuse link & Fuse Holder

Часто задаваемые вопросы

В1: Что такое плавкая вставка?

A: Плавкая вставка — это сменный защитный элемент предохранителя, содержащий калиброванный плавкий элемент, который разрывает цепь в условиях перегрузки или короткого замыкания. Это «сердце» системы предохранителей.

В2: В чем разница между плавкой вставкой и держателем предохранителя?

A: Плавкая вставка является сменной плавящейся частью; Держатель предохранителя (основание предохранителя) – это стационарная монтажная часть, удерживающая плавкую вставку и обеспечивающая электрические соединения. Для полной установки предохранителя вам понадобятся оба.

В3: Какому стандарту соответствуют плавкие вставки XUCKY?

Ответ: Наши плавкие вставки соответствуют международным стандартам IEC 60269-1 и IEC 60269-2, имеют сертификаты CE и RoHS.

В4: Можно ли использовать предохранители XUCKY в Саудовской Аравии и на Ближнем Востоке?

А: Да. Предохранительная вставка и держатель предохранителя XUCKY предназначены для систем переменного тока 500 В/690 В, совместимых со стандартами сетей Ближнего Востока. У нас есть богатый опыт экспорта в Саудовскую Аравию, ОАЭ, Египет и другие страны Персидского залива.

В5: Каков минимальный заказ для плавкой вставки XUCKY?

О: минимальный заказ составляет 100 шт. для стандартных типов. Индивидуальные заказы приветствуются. Свяжитесь с нами для получения подробного прайс-листа.
