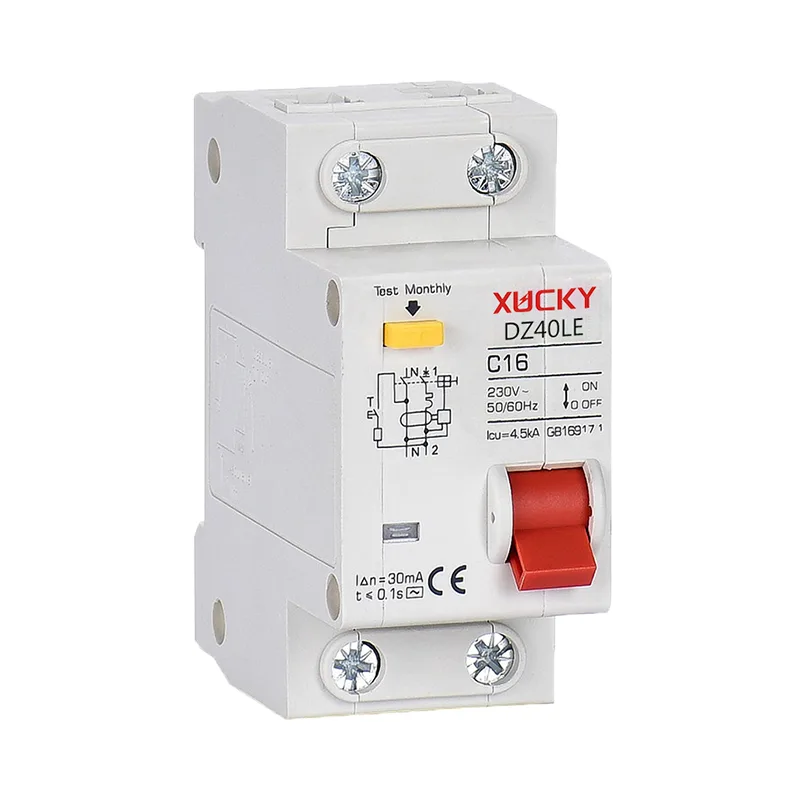

DZ40LE RCBO

Выключатель схемы остаточного тока DZ40LE Улучшен с Xucky, внутренняя плата принимает интегрированную схему, производительность более превосходна и надежна! DZ40LE RCBO (DPN VIGI) (фазовая линия + нейтральная линия + утечка + над напряжением) подходит для однофазной жилой схемы 50 Гц / 60 Гц, номинальное напряжение 230 В, оцениваемое ток 63A, для защиты утечки и защиты перегрузки и короткой цирки гражданского электрического цепи.

Отправить запрос

Описание продукта

DZ40LE RCBO

Сфера применения

RCBO DZ40LE также может редко включать или выключить электрическое оборудование и линии освещения при нормальных обстоятельствах, особенно для промышленной и коммерческой системы распределения освещения. Утечка Земли MCB имеет небольшой размер высокой пропускной способности; Нулевая линия и линия живой линии отключаются одновременно, и в случае обратной линии живой линии выключатель электрического цепи утечки все еще способен защитить от утечки. Фильтр в электронном защите от чрезмерного напряжения может предотвратить спотыкание о неправильной передаче, вызванное мгновенным напряжением (освещение, линейные помехи другого оборудования) и мгновенный ток (например, емкостная линия нагрузки). Выключатель электрического цепи утечки соответствует стандартам GB16917.1 и других.

Нормальные условия работы и условия установки

■ Температура окружающего воздуха: -5 ℃ ~ +40 ℃, а среднесуточная температура не превышает +35 ℃.

■ Высота не превышает 2000 м.

■ Относительная влажность атмосферы при температуре окружающего воздуха + 40 ℃ составляет не более 50%, в низкой температуре может иметь более высокую относительную влажность. Например, + 20 ℃ для 90%. Соответствует изменению температуры продукта на поверхности геля и принимает соответствующие меры.

■ Уровень загрязнения 2.

■ Электромагнитная среда - это среда B.

■ Внешнее магнитное поле в окрестностях места установки автоматического выключателя не превышает 5 раз в геомагнитном поле в любом направлении.

■ Он установлен в распределительном ящике, шкафу для распределения питания или коробке со стандартным рельсом (TH35-7.5).

■ Установка-это вертикальная установка, как правило, наклон плоскости установки и вертикальной плоскости не превышает ± 5 °.

■ Место установки без значительного воздействия и вибрации, а также опасные (взрывные) среды и вторжение дождя и снега.

■ Категории установки: ⅱ, ⅲ Уровень.

Технические параметры

Модель	DZ40LE
Тип защиты	Тип переменного тока (RCBO)
Рейтинг тока	6-63а
Оцененное рабочее напряжение	230 В /400 В.
Оцененное напряжение изоляции:	500 В.
Рейтированный остаточный ток	30 мА
Электрическая жизнь	2000
Механическая жизнь	8000
Разрыв мощности:	4,5ka
Индикатор поездки: DZ40LE Electric Extage Lexage Supplicer имеет окно индикатора отключения остаточного тока, при переходе на утечку с переключением утечки окно меняется от бесцветного на красное
Проводка:	6 ~ 63A может быть подключено к проводам 25 мм ² и ниже
Стандартный	IEC61009-1 / GB16917.1
Сертификация	CCC, CB
Характеристики отключения:	Кривая C-типа, защита обычных кабелей нагрузки и распределения, мгновенный диапазон отключения (5 ~ 10) в

Текущий класс (а)	Винт	Оцененный крутящий момент (н.м.)	Конечный крутящий момент (н.м.)	Стандартный крутящий момент (н.м.)
6-40	M5	2.5	4.5	2.0

Основные технические параметры

Модель	Полюс	Рейтинг тока (а)	Рейтинг тока (а)			ТИП ТРУДКА
			Напряжение (v)	Краткая замыкающая пропускная способность (а)	кос
DZ40LE-63	1p+n	6、10、16、20、25、32、40、50、63	230	4500	0,65-0,7	C

Оцененный остаточный эксплуатационный ток: 30 мА; Рейтированный остаточный не операционный ток: 15 мА; Оценка остаточная производительность и пропускная способность: 2000a; Время действия утечки: ≤ 0,1 с; Выдерживая импульсное напряжение: uimp = 4 кВ; Характеристики действия задержки: (см. Таблицу)

ТИП ТРУДКА	Рейтинг тока (а)	Тестовый ток	Установить время	Установить время	Перспектива результат
C	≤63	1.13ln	Холодный	T≥1H	Не отключение
	≤63	1,45 л	Горячий	T ＜ 1H	Отключение
	≤32	2.55LN	Холодный	1S	Отключение
	≤32	2.55LN	Холодный	1S	Отключение

Мгновенная характеристика действия

ТИП ТРУДКА	Тип отключения (а)	Начальное состояние	Установить время	Проспективный результат
C	5ln	Холодный	t≤0,1 с	1.2
C	10ln	Холодный	t≤1h	2.0

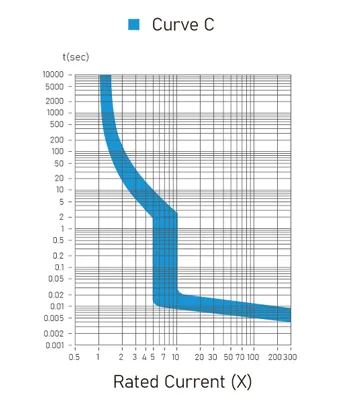

Характерная кривая отключения - тип C

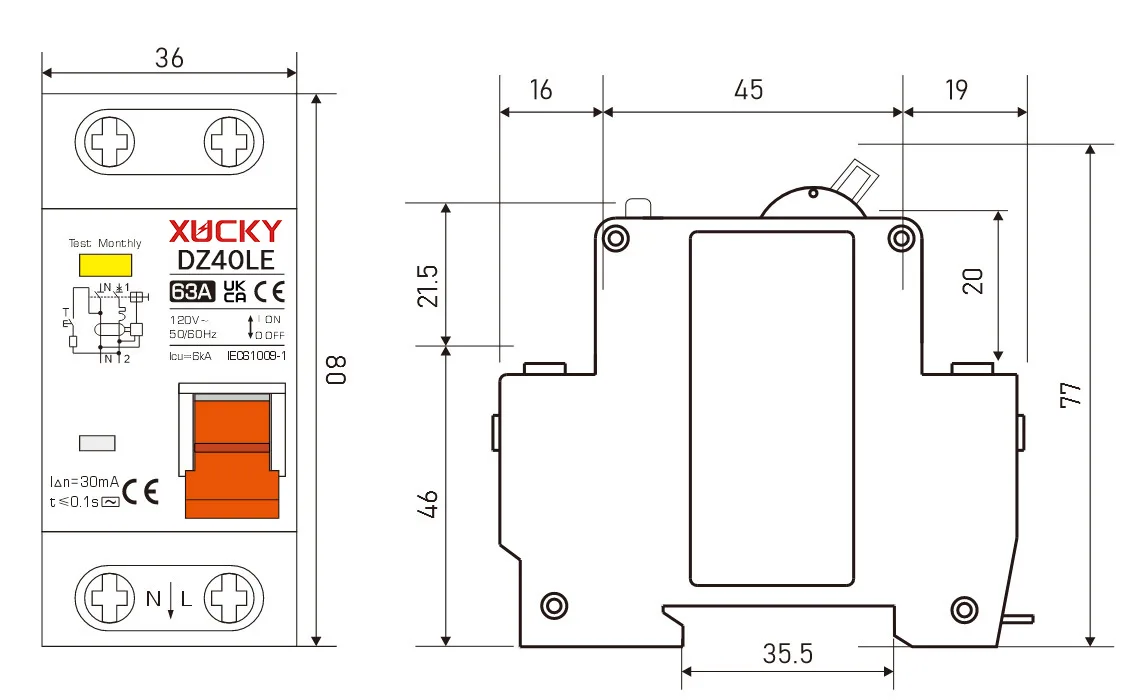

DZ40LE RCBO

Структура и принцип работы

Выключатель схемы остаточного тока DZ40LE является выключателем с цепи утечки тока. Это интегрирующий автоматический выключатель защиты от утечки, предназначенный для однофазной схемы, имеет большую емкость и небольшой размер, чтобы сохранить ресурсы и пространство для пользовательской установки.

Выключатель электрической схемы утечки в основном состоит из контакта, корпуса, эксплуатационного механизма, электромагнитной системы, устройства отключения, газового тушеного устройства, трансформатора нулевой последовательности, электронного разборчивого цепи управления и индикации отключения и других деталей. Переключатель утечки Земли имеет защитные функции перегрузки, короткого замыкания и утечки.

Принцип работы переключателя утечки Земли

Защита от перегрузки: когда происходит перегрузка, биметал способствует блокировке, чтобы пропустить автомагистраль для защиты цепи;

Защита от короткого замыкания: когда возникает неисправность короткого замыкания, электромагнитные катушки создают сильное магнитное поле, ядро продвигает блокировку быстро, чтобы сделать выключатель цепи (отключить источник питания в пределах 0,1S) и защита действий;

Защита от утечки. Когда в цепи защиты возникает неисправность утечки, векторная сумма тока трансформатора тока нулевой последовательности не равна нулю, вторичный выход трансформатора генерирует напряжение, чтобы сделать расщепление SCR, акт электромагнитной системы отталкивания, чтобы сделать поездку с помощью пропаганды стержня, и сократить подачу питания в пределах 0,1S, что воспроизводит защиту от смазки.
