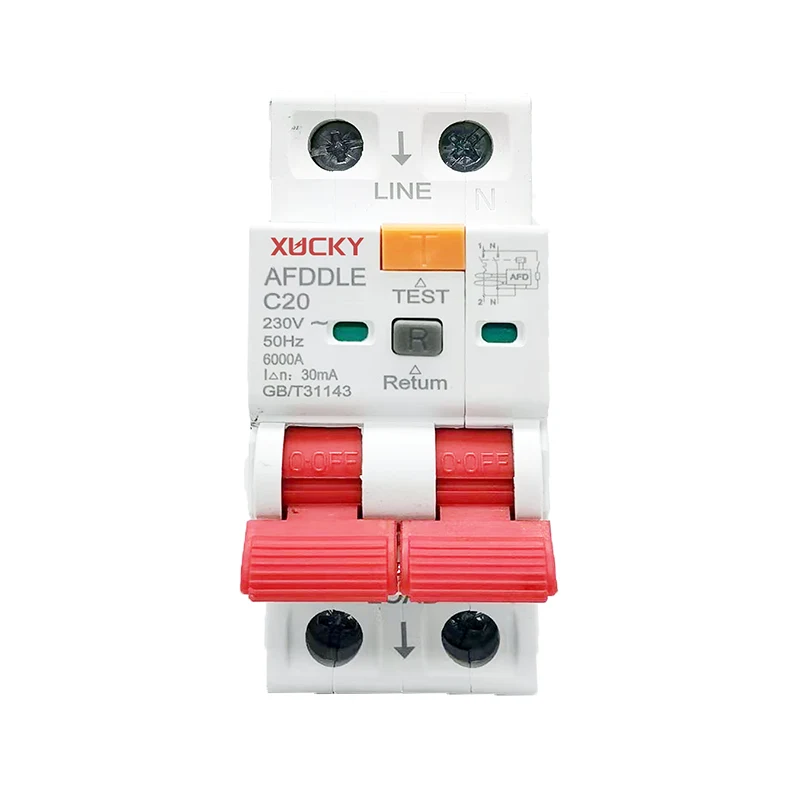

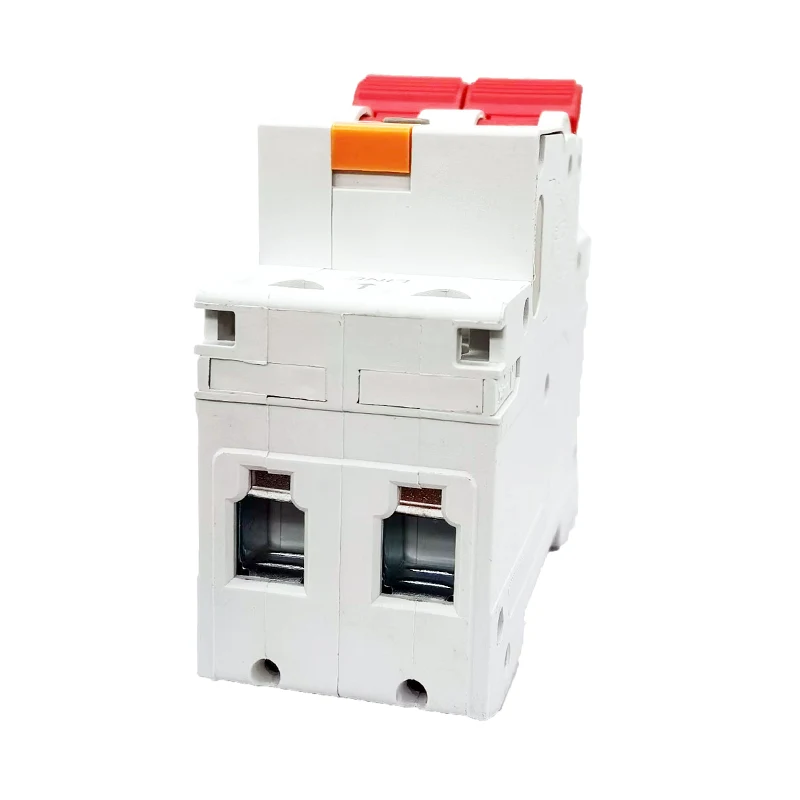

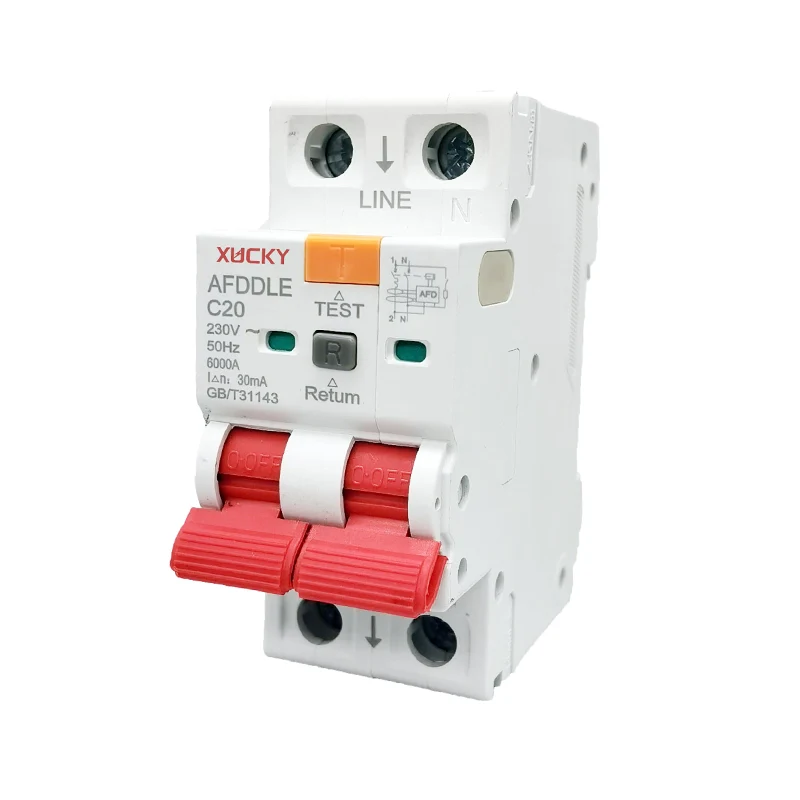

Устройства обнаружения дугового замыкания AFDD

Устройства обнаружения дугового замыкания AFDD (далее называемые AFDD) могут эффективно обнаруживать дугу короткого замыкания в линии доступа, включая параллельную дугу замыкания и дугу последовательного замыкания. Когда на линии обнаруживается дуга повреждения, вызывающая возгорание, она может выполнять функцию отключения и отключения питания для реализации цели раннего предупреждения о возгорании. Устройство обнаружения дугового замыкания применимо к электрическим линиям мощностью 10 кВт и ниже в промышленных и гражданских зданиях. Длина линии защиты не должна превышать 100 м. Продукты соответствуют стандарту GB/t31143-2014 IEC62602 и могут применяться в домах престарелых, школах, коммерческих зданиях, гостиницах, фабриках, складах, библиотеках, офисах, коттеджах и развлекательных заведениях.

Отправить запрос

Описание продукта

Arc Fault Detection Devices AFDD

Технический паспорт

Предметы	Ценить
Модель	АФДД
Рабочий источник питания	Номинальное напряжение: 230 В переменного тока
Номинальная частота	50 Гц
Мониторинг сигнализации	Сигнализация неисправности дуги (нагрузка ниже AC63A)
Напряжение	Номинальное значение 230 В переменного тока
электрический ток	Номинальное значение: AC63A и ниже
Габаритные размеры	8235,262 мм
Способ установки	Установка направляющей 35 мм.
Индикатор запуска	Нормальная работа, индикатор мигает
НАБОР	Кнопка установки
Отключающая способность	Номинальная отключающая способность при коротком замыкании ICN (KA):6
Уровень защиты	IP20
Емкость проводки	1~25 мм
Характеристики выхода	С, Д
Устойчивость к электростатическому разряду	Расход воздуха > 8; Контактный разряд > 6
Импульсная группа защиты от помех	6КА
Помехи от перенапряжения	4КА
Рабочая температура окружающей среды	-23~+55℃
Устойчивость к влажной жаре	Тип 2
класс загрязнения	2
Тип установки	Уровень М
высота	2000м
Среда установки	Заземление без значительной вибрации и ударов

Настройки продукта

Нажмите и удерживайте кнопку настройки (нажмите иглу в течение 3 секунд, а затем измените настройку), пока не загорится индикатор. После остановки в течение 3 секунд зеленый свет начнет мигать автоматически.

Зеленый свет 1: высокий

Красный свет 2: средний (заводская настройка)

Светофор 3: Низкий

Не светится Горит 4: Специальное оборудование

Обратите внимание на настройку настроек в соответствии с реальной ситуацией.
