Устройство защиты от дуги повреждения AFDD, именуемое в дальнейшем устройством защиты, эффективно обнаруживает дугу повреждения в линии доступа, включая параллельную дугу повреждения и последовательную дугу повреждения. Когда он обнаруживает наличие дуги повреждения, вызывающей возгорание в линии, можно выполнить функцию отключения питания розетки для предупреждения о возникновении пожара.

Дуговой предохранитель AFDD подходит для электрических линий мощностью 10 кВт и ниже в промышленных и гражданских зданиях, а длина линии защиты не должна превышать 100 метров.

Продукт соответствует стандарту GB/T 31143-2014 IEC62602, который подходит для домов престарелых, школ, коммерческих зданий, отелей, фабрик, складов, библиотек, офисов, семейных домов, развлекательных заведений и т. д.

Технические параметры продукта

Размер продукта и структурное определение

Инструкция по эксплуатации

1. Индикатор работы (зеленый). Когда изделие включено и работает нормально, загорается индикатор RUN, указывая на то, что включена функция неисправной дуги.

2. Индикатор утечки (красный). Когда продукт отделяется из-за утечки, при следующем закрытии ворот индикатор утечки мигнет, сигнализируя, и сигнал тревоги автоматически отключится через 60 секунд.

3. Индикатор дуги (желтый). Когда продукт отделяется из-за сбоя дуги, при следующем закрытии ворот индикатор дуги мигает, сигнализируя о тревоге, и сигнал тревоги автоматически снимается через 60 секунд.

4. Сброс продукта. При отключении изделия из-за дуги или утечки появляется кнопка R, и вам нужно нажать ее, чтобы закрыть ворота.

5. Эксперимент по отделению. При отсутствии сигнала тревоги нажмите клавишу «T», и изделие будет подвергнуто эксперименту по расстегиванию, чтобы проверить, нормальна ли функция расстегивания изделия. Когда продукт находится в режиме индикации тревоги утечки или дуги повреждения, нажмите и удерживайте кнопку T в течение 2 секунд, чтобы принудительно отключить индикацию тревоги.

6. Запрос и переключение режима работы дуги повреждения. Нажмите кнопку SET на короткое время, чтобы запросить текущий рабочий режим. Нажмите и удерживайте кнопку SET, чтобы переключиться между 4 режимами. В это время мигает индикатор RUN. Число указывает рабочий режим (пожалуйста, не меняйте его, если в этом нет необходимости).

Мигните 1 раз: режим отключения. В это время функция обнаружения дуги отключается, и ходовые огни RUN выключаются.

Мигание 2 раза: режим защиты от помех

Мигните 3 раза: стандартный режим (по умолчанию).

Мигает 4 раза: сверхчувствительный режим.

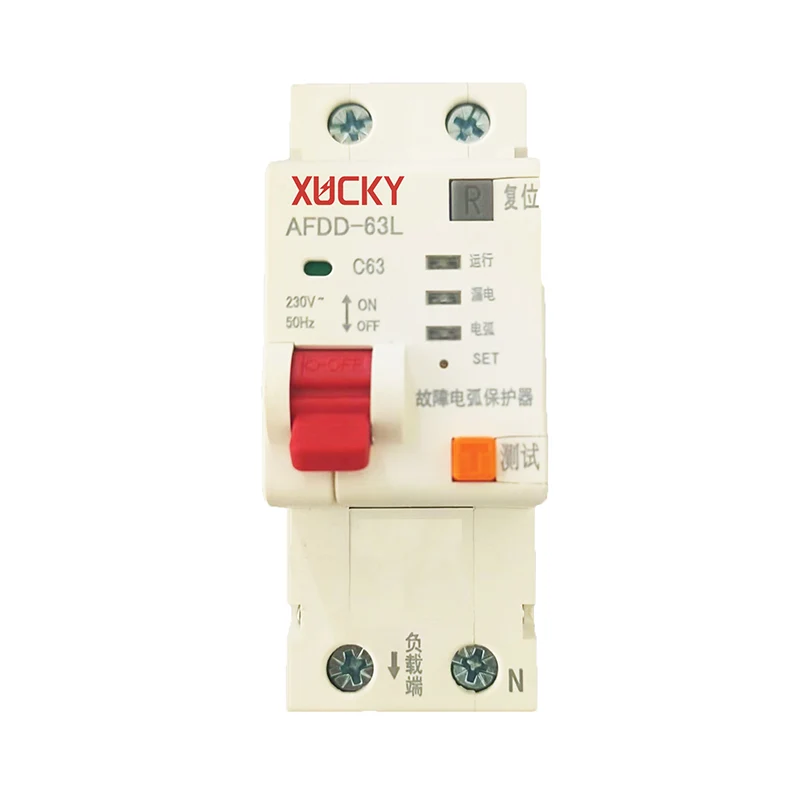

Описание интерфейса продукта

*Примечание:

①　Когда изделие находится в режиме тревоги, функция обнаружения работает нормально.

②　 Когда на продукте отображается сигнал тревоги, необходимо снять сигнал тревоги, прежде чем можно будет провести эксперимент по разблокировке.

③　После отключения функции обнаружения дуги функция утечки может работать нормально.
